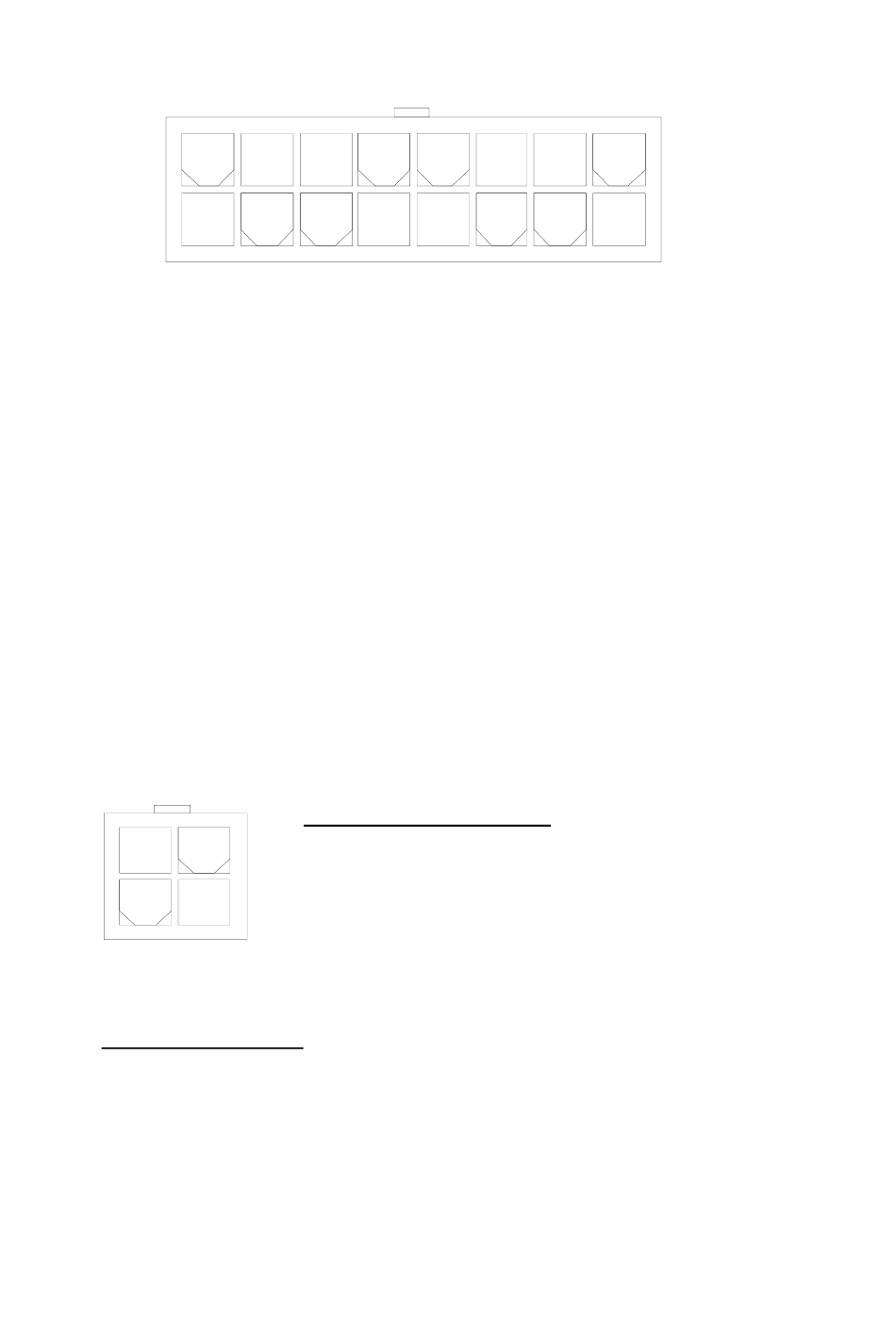

P16
P8
P1
[nicht belegt]
P2
Fehlerausgang 1
P3
Fehlerausgang 2
P4
Hauptschütz-Treiberausgang
P5
Fahrschalter: 3-Draht-Potentiometer, positiv
P6
Fahrschalter: 3-Draht-Potentiometer, Schleifer; oder 0-5 V
P7
Fahrschalter: Potentiometer, negativ
P8
Ausgang Zusatztreiber
P9
Mode 2 Eingang
P10
Auffahrschutz (Not-Umkehrschalter) Prüfausgang (optional)
P11
Rückwärts-Eingang
P12
Vorwärts-Eingang
P13
Auffahrschutz- (Not-Umkehrschalter) Eingang
P14
Mode 1 Eingang
P15
Freigabe-Eingang
P16
Schlüsselschalter-Eingang (KSI)
können Sie das passende Kabel für die 1243 unter der Bestellnummer 16185 bei Curtis
bestellen.
Leistungsanschlüsse
Drei verzinnte Kupferklemmen bilden die Leistungsanschlüsse zu Batterie und Motor.
M-: Ausgang zum Anker des Motors
B-: Anschluß an Batterie-Minus
B+: Anschluß an Batterie-Plus
_____________________________________________________________________________________________
Curtis PMC 1243
P15
P14
P13
P7
P6
P5
Programmiergerät-Stecker
Für den Anschluß des Programmiergeräts 1307 ist eine
Steckbuchse vom Typ Molex Mini-Fit Jr. vorhanden. Das
passende Anschlußkabel ist im Lieferumfang des
Programmiergeräts enthalten. Wenn Sie bereits ein
Programmiergerät mit einem nicht kompatiblen Kabel besitzen,
P12
P11
P10
P4
P3
P2
P9
P1
5
