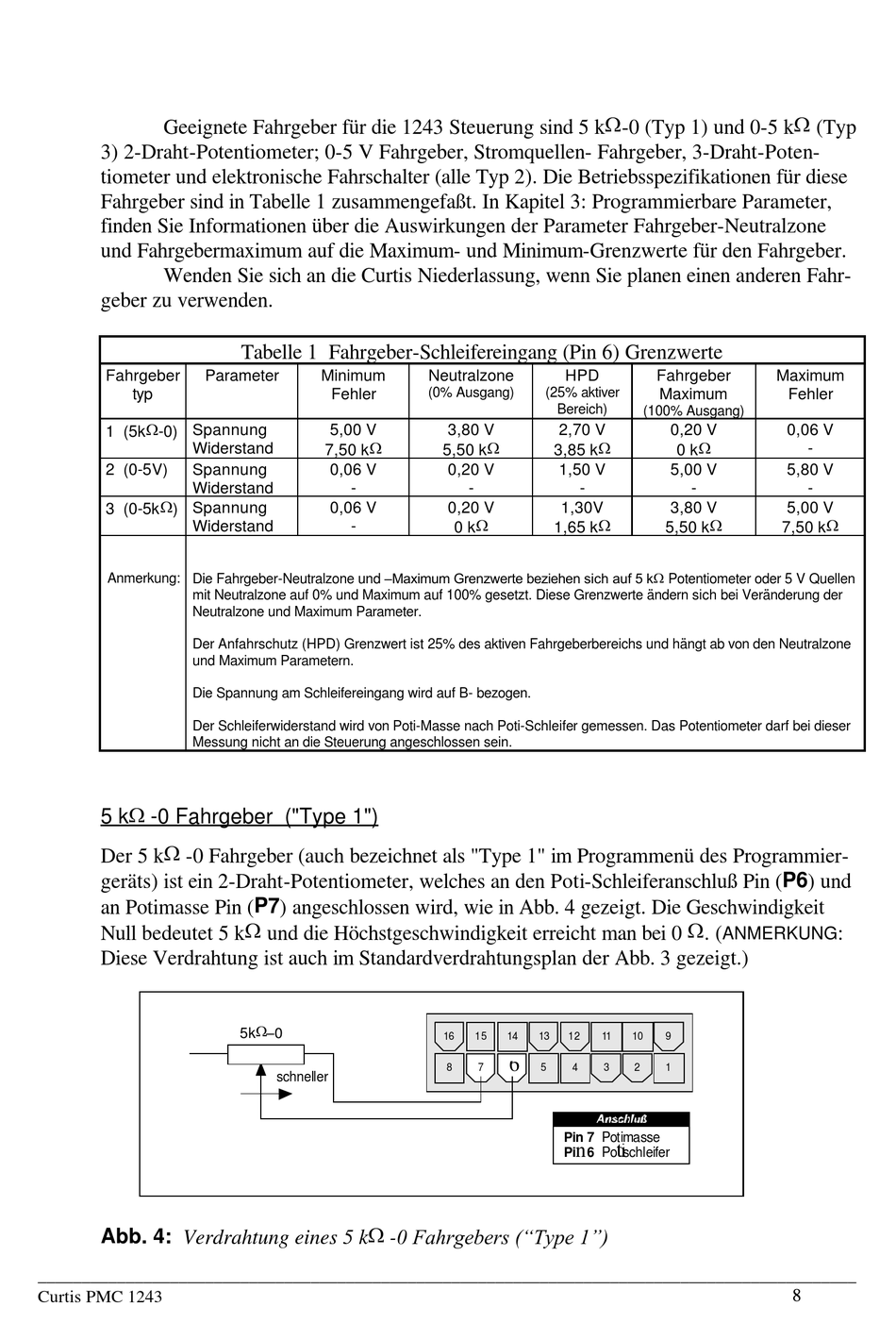

Geeignete Fahrgeber für die 1243 Steuerung sind 5 k W -0 (Typ 1) und 0-5 k W (Typ
3) 2-Draht-Potentiometer; 0-5 V Fahrgeber, Stromquellen- Fahrgeber, 3-Draht-Poten-
tiometer und elektronische Fahrschalter (alle Typ 2). Die Betriebsspezifikationen für diese
Fahrgeber sind in Tabelle 1 zusammengefaßt. In Kapitel 3: Programmierbare Parameter,
finden Sie Informationen über die Auswirkungen der Parameter Fahrgeber-Neutralzone
und Fahrgebermaximum auf die Maximum- und Minimum-Grenzwerte für den Fahrgeber.
Wenden Sie sich an die Curtis Niederlassung, wenn Sie planen einen anderen Fahr-
geber zu verwenden.
Fahrgeber
Parameter
typ
1 (5k W -0) Spannung
Widerstand
2 (0-5V)
Spannung
Widerstand
3 (0-5k W ) Spannung
Widerstand
Anmerkung: Die Fahrgeber-Neutralzone und –Maximum Grenzwerte beziehen sich auf 5 k W Potentiometer oder 5 V Quellen
mit Neutralzone auf 0% und Maximum auf 100% gesetzt. Diese Grenzwerte ändern sich bei Veränderung der
Neutralzone und Maximum Parameter.
Der Anfahrschutz (HPD) Grenzwert ist 25% des aktiven Fahrgeberbereichs und hängt ab von den Neutralzone
und Maximum Parametern.
Die Spannung am Schleifereingang wird auf B- bezogen.
Der Schleiferwiderstand wird von Poti-Masse nach Poti-Schleifer gemessen. Das Potentiometer darf bei dieser
Messung nicht an die Steuerung angeschlossen sein.
5 k W -0 Fahrgeber ("Type 1")
Der 5 k W -0 Fahrgeber (auch bezeichnet als "Type 1" im Programmenü des Programmier-
geräts) ist ein 2-Draht-Potentiometer, welches an den Poti-Schleiferanschluß Pin ( P6 ) und
an Potimasse Pin ( P7 ) angeschlossen wird, wie in Abb. 4 gezeigt. Die Geschwindigkeit
Null bedeutet 5 k W und die Höchstgeschwindigkeit erreicht man bei 0 W . (
Diese Verdrahtung ist auch im Standardverdrahtungsplan der Abb. 3 gezeigt.)
Abb. 4: Verdrahtung eines 5 k W -0 Fahrgebers ("Type 1")
_____________________________________________________________________________________________
Curtis PMC 1243
Tabelle 1 Fahrgeber-Schleifereingang (Pin 6) Grenzwerte
Minimum
Fehler
5,00 V
7,50 k W
0,06 V
-
0,06 V
-
5k W –0
schneller
Neutralzone
HPD
(0% Ausgang)
(25% aktiver
Bereich)
3,80 V
2,70 V
5,50 k W
3,85 k W
0,20 V
1,50 V
-
-
0,20 V
1,30V
0 k W
1,65 k W
16
15
14
13
12
6
8
7
5
4
Pin 7 Potimasse
n
Pi
6 Po
Fahrgeber
Maximum
(100% Ausgang)
0,20 V
0 k W
5,00 V
-
3,80 V
5,50 k W
ANMERKUNG
11
10
9
3
2
1
ti
schleifer
Maximum
Fehler
0,06 V
-
5,80 V
-
5,00 V
7,50 k W
:
8
