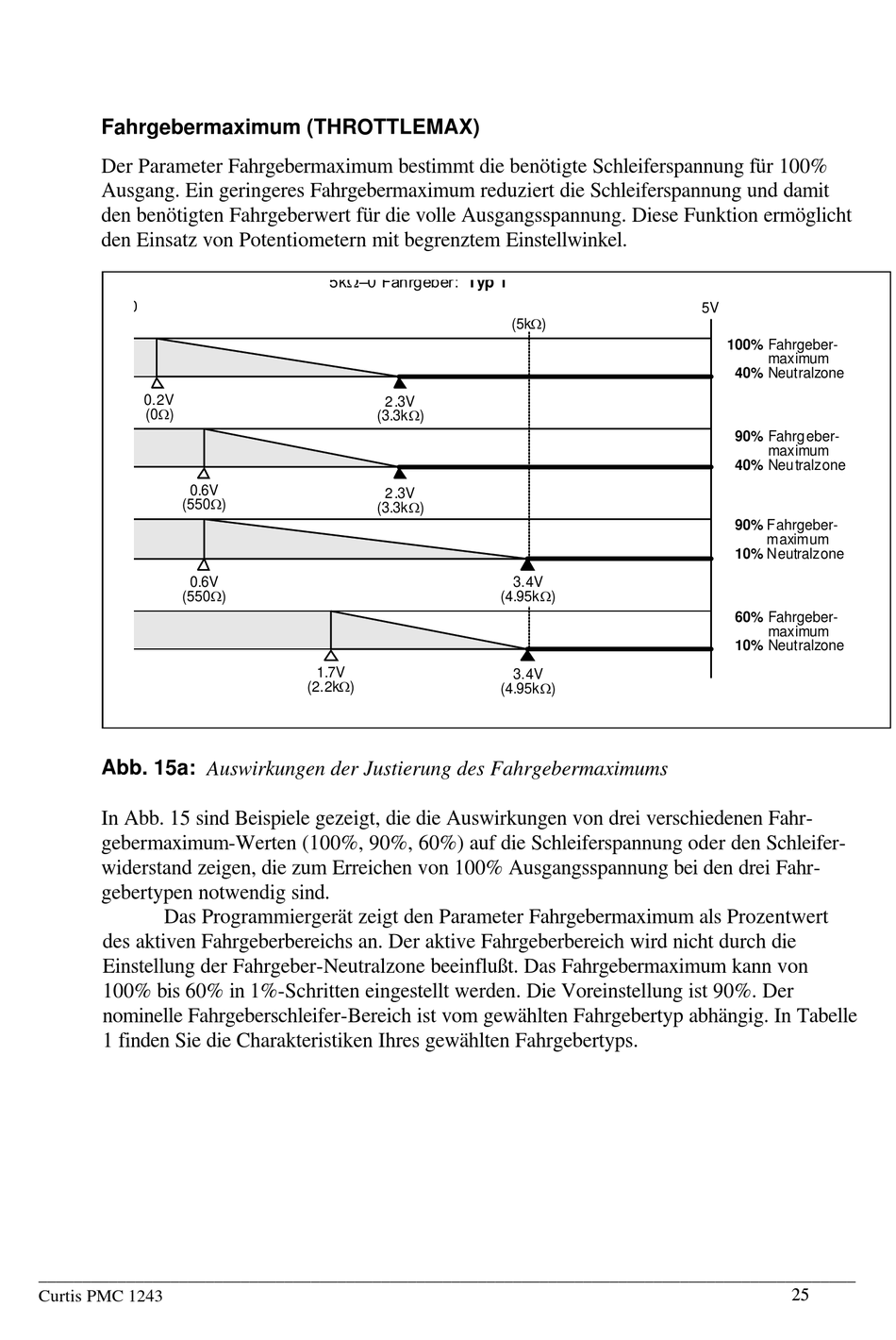

Fahrgebermaximum (THROTTLEMAX)
Der Parameter Fahrgebermaximum bestimmt die benötigte Schleiferspannung für 100%
Ausgang. Ein geringeres Fahrgebermaximum reduziert die Schleiferspannung und damit
den benötigten Fahrgeberwert für die volle Ausgangsspannung. Diese Funktion ermöglicht
den Einsatz von Potentiometern mit begrenztem Einstellwinkel.
0
0.2V
(0W)
0.6V
(550W)
0.6V
(550W)
Abb. 15a: Auswirkungen der Justierung des Fahrgebermaximums
In Abb. 15 sind Beispiele gezeigt, die die Auswirkungen von drei verschiedenen Fahr-
gebermaximum-Werten (100%, 90%, 60%) auf die Schleiferspannung oder den Schleifer-
widerstand zeigen, die zum Erreichen von 100% Ausgangsspannung bei den drei Fahr-
gebertypen notwendig sind.
Das Programmiergerät zeigt den Parameter Fahrgebermaximum als Prozentwert
des aktiven Fahrgeberbereichs an. Der aktive Fahrgeberbereich wird nicht durch die
Einstellung der Fahrgeber-Neutralzone beeinflußt. Das Fahrgebermaximum kann von
100% bis 60% in 1%-Schritten eingestellt werden. Die Voreinstellung ist 90%. Der
nominelle Fahrgeberschleifer-Bereich ist vom gewählten Fahrgebertyp abhängig. In Tabelle
1 finden Sie die Charakteristiken Ihres gewählten Fahrgebertyps.
_____________________________________________________________________________________________
Curtis PMC 1243
5kW–0 Fahrgeber: Typ 1
2 .3V
(3.3kW)
2 .3V
(3.3kW)
1.7V
(2.2kW)
(5kW)
3.4V
(4.95kW)
3.4V
(4.95kW)
5V
100% Fahrgeber-
maximum
40% Neutralzone
90% Fahrg eber-
maximum
40% Neu tralzone
90% Fahrgeber-
maximum
10% Neutralzone
60% Fahrgeber-
maximum
10% Neutralzone
