2 Installation und Verdrahtung: 1207
Die Impulssteuerung 1207 kann in jeder Position eingebaut werden. Der Einbauort sollte
aber sorgfältig gewählt werden, um die Steuerung so sauber und trocken wie
möglich zu halten. Wenn ein sauberer Einbauort nicht möglich ist, sollte die
Steuerung mit einer Abdeckung versehen werden, die sie vor Wasser und
Verunreinigungen schützt.
122
60

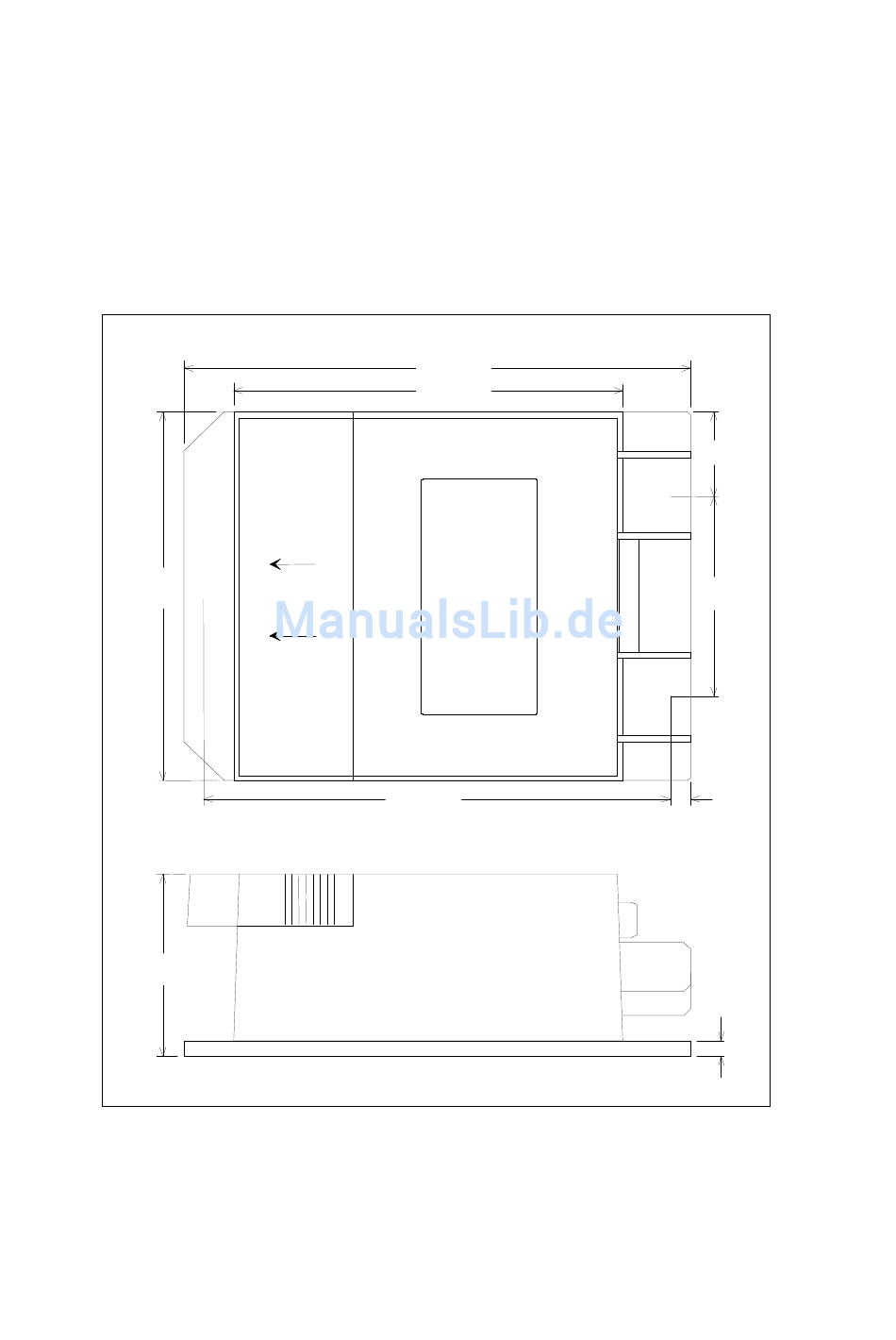

Abb. 2: Abmessungen der Curtis PMC 1207 Impulssteuerung
Um die volle Ausgangsleistung sicherzustellen, muß die Impulssteuerung auf einer flachen,
sauberen Metallfläche mit 3 Schrauben befestigt werden. Die Abmessungen der Steuerung
_____________________________________________________________________________________________
Curtis PMC 1207
165
127
Abdeck-
haube
152
28
66
6,5
4,8
4
4
