Zimmer SonoSys Touch Gebrauchsanweisung Seite 85

a) On: Zum Ein-/Ausschalten der Netzwerk-Funktion SonoAir.
b) Image Quality: Für die Einstellung der Bildqualität stehen drei Optionen zur
Verfügung: hoch, mittel und niedrig.
c) Listen Port: Der Schreibschutz ist für den Anschluss an die von Zimmer
MedizinSysteme entwickelte Workstation vorgesehen.
d) Screen Area: Zur Einstellung des Bereichs zur Übertragung von Bildern.
 Wenn Sie Image Areaauswählen, kann nur der Ultraschallbildbereich
übertragen werden.
 Custom Area
einzurichten. Die Werte von Left und Top sind für den Beginn des
Bildübertragungsbereichs
Übertragungsbereich). >Width ist für die Breite des Bildübertragungsbereichs
und Height für die Höhe des Bildübertragungsbereichs vorgesehen.
Die zwei Einstellungsverfahren:
1) Wählen Sie Custom Area und geben Sie die Werte für Left, Top, Width,
Height (Einheit: Pixel) ein oder klicken auf den Auf-/Abwärts-Pfeil auf der
rechten Seite des Elements, um den Wert zu ändern. Das grüne Rechteck
im rechten Vorschaubereich bezieht sich auf den Übertragungsbereich.

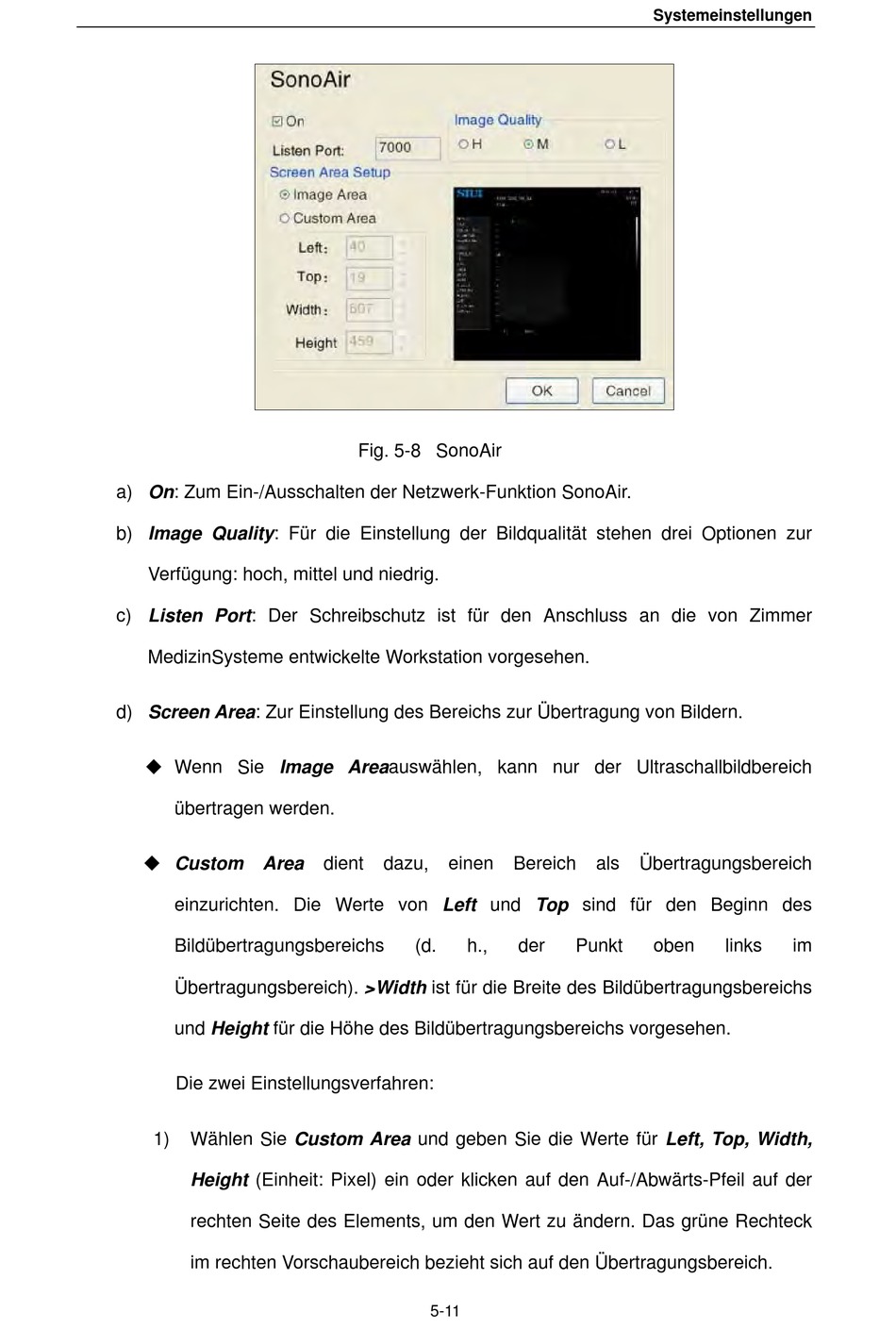

Fig. 5-8 SonoAir
dient dazu, einen
(d. h.,
5-11
Systemeinstellungen
Bereich als Übertragungsbereich
der Punkt oben links im
