Bildgebung
B-Modus-Bild und das PW-Bild oben und unten angezeigt. Siehe Abb. 6-26.
【Hinweis】 : Wenn Sie im PW-Modus den TDI-Modus aufrufen oder verlassen, kehren
Sie zum vorläufigen Status zurück.

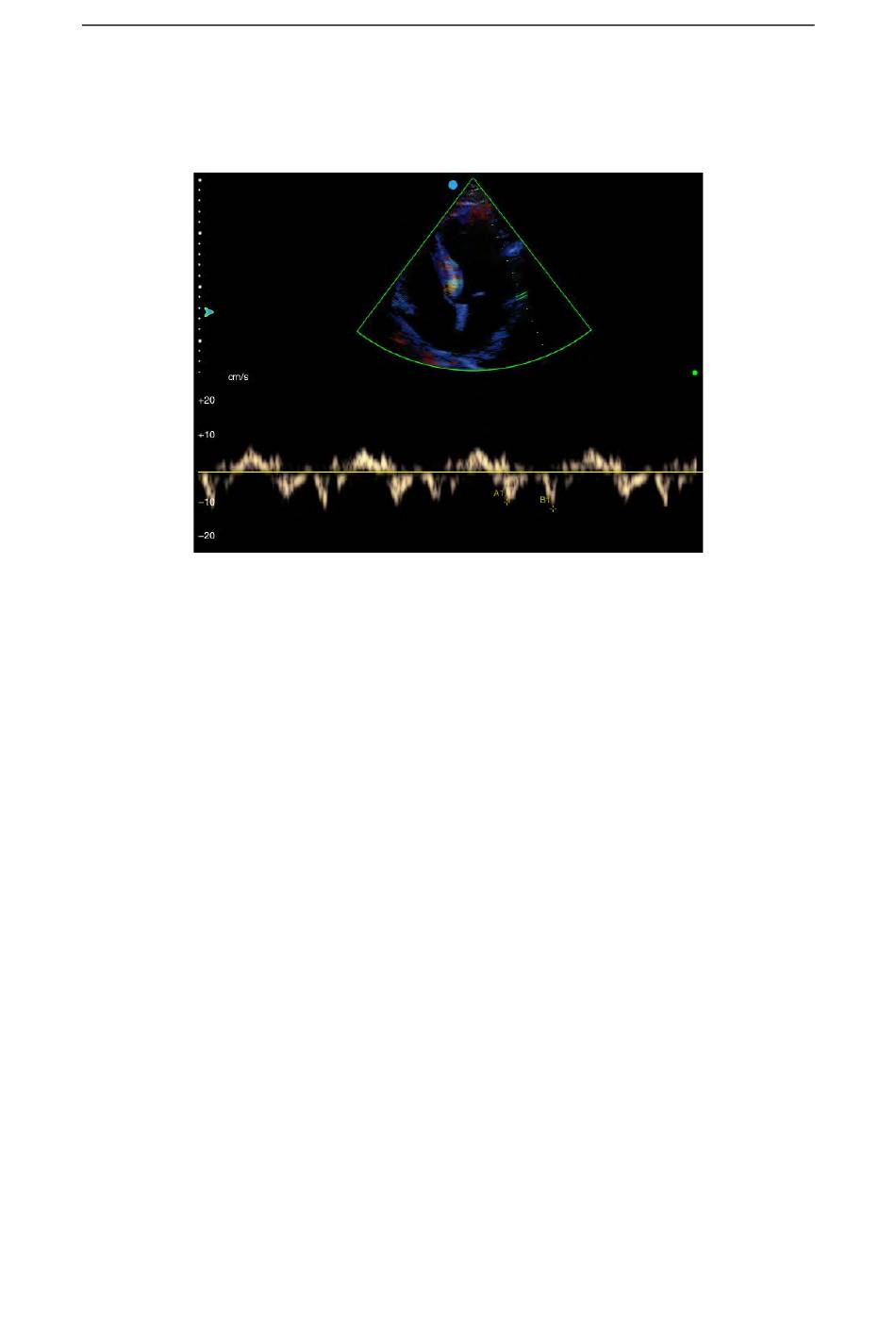

Fig.6-26 Gewebe-Doppler-Bildgebung
【 Hinweis 1 】 : Sie können den TDI-Modus nur aufrufen, wenn Sie die
Phased-Array-Sonde verwenden.
【Hinweis 2】: Einstellen der Parameter im TDI-Modus: Zum Einstellen und zur
Beschreibung der TDI-Parameter siehe Einstellen der Parameter im CFM-Modus.
【 Hinweis 3 】 : Die Anzeige der TDI-Geschwindigkeit ist die Anzeige der
Doppler-Geschwindigkeit des Herzmuskels im TDI-Modus, wenn der spektrale
Doppler aktiviert ist. Zum Einstellen und zur Beschreibung der TDI-Parameter siehe
Einstellen der Parameter im PW-Modus.
6.13 EKG-Modus (Option)
6.13.1 Funktionsbeschreibung
Der EKG-Modus bietet 3-Kanal-EKG-Signale für die kardiologische Untersuchung.
Die R-Wellen-Trigger-Steuerung dient der synchronen Bildaufnahme für Funktionen wie
Stress-Echo.
EKG hat drei Leitungen: F (linkes Bein), L (linker Arm), R (rechter Arm). L ist eine
Referenz-Leitung mit Signalen vom EKG-Modul, die in der Regel eine Vorspannung
liefert. Die F- und R-Signale kommen aus dem Körper des Patienten, der mit
unterschiedlichen Ausgangsklemmen am EKG-Trennverstärker verbunden ist.
6-44
