Messung, Berechnung und Bericht
3) Bewegen Sie den Cursor, um den gewünschten Endpunkt der Achse auszuwählen
Set
T-Ball
und drücken Sie auf
, um ihn zu fixieren. Drücken Sie auf
, um zwischen den
beiden Cursorn umzuschalten, indem Sie entweder einen oder beide positionieren.
4) Bewegen Sie den Cursor, um die Form der Ellipse basierend auf der fixierten Achse
Set
zu ändern. Um die Ellipse dem Messbereich anzupassen, drücken Sie auf
, um den
Messbereich der Ellipse zu fixieren und beenden Sie die Messung. Die Messergebnisse
des Umfangs und der Fläche der Ellipse werden im Messergebnis-Fenster angezeigt.
5) Tippen Sie erneut auf Ellipse und wiederholen Sie den Vorgang in den Schritten 2)
bis 4), um eine weitere Ellipse zu messen.

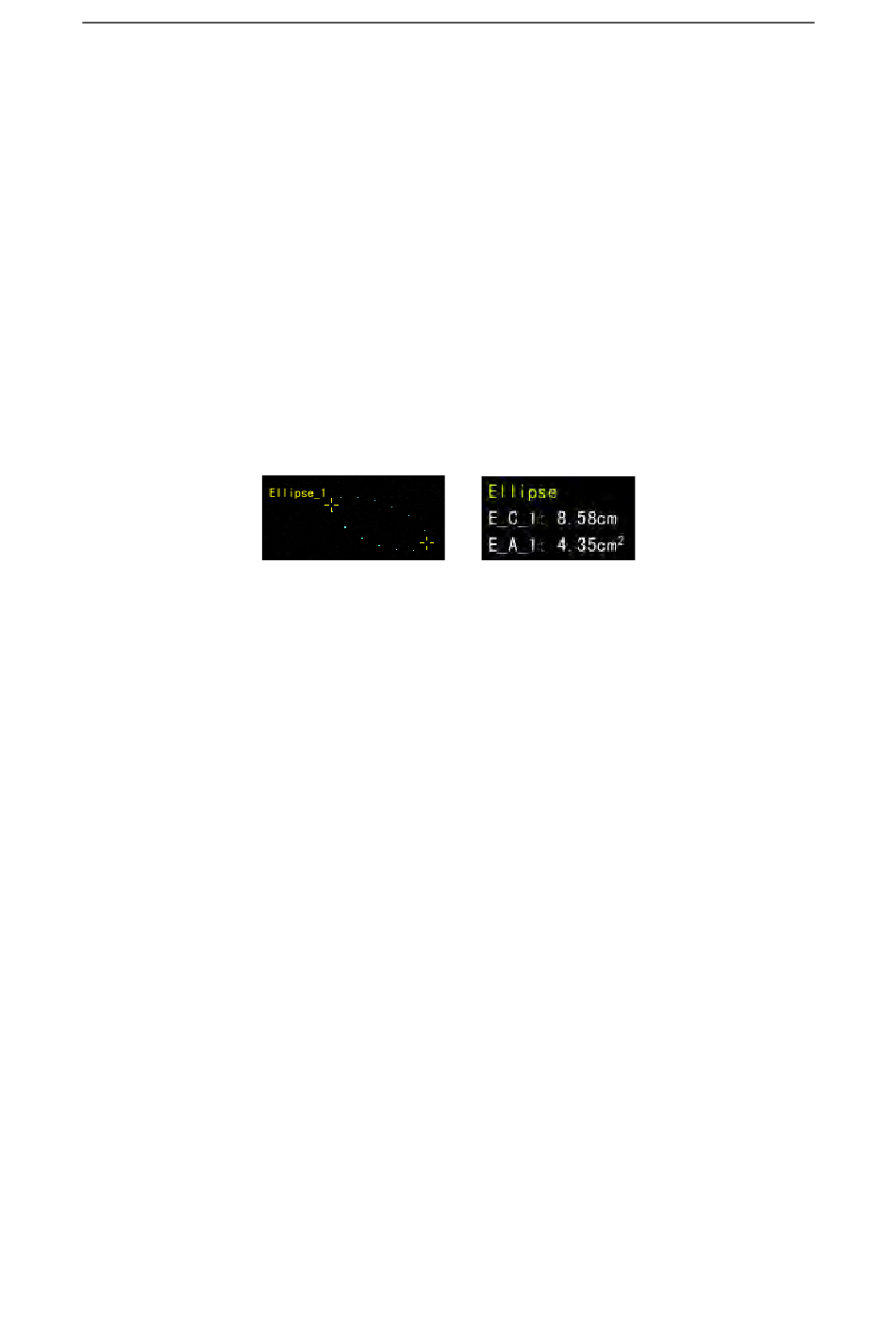

Fig. 8-9 Ellipsenmessung
8.2.1.5 Trace
Messung:
1) Drücken Sie im Status B-Modus-Bildgebung auf Calc, um das Menü zu öffnen.
Tippen Sie auf General auf dem unteren Bildschirmrand und wählen Sie Trace, um den
Status Trace-Messung abzurufen, wobei ein Kreuzcursor ＋ im Bildbereich angezeigt
wird.
【 Hinweis】: Verfahren für das Messmenü auf dem Bildschirm: Bewegen Sie den Cursor
Set
über die Berechnungssoftware und drücken Sie auf
. Bewegen Sie den Cursor weiter
Set
über General (Allgemein) und drücken Sie auf
. Wählen Sie dann Trace.
Set
2) Bewegen Sie den Cursor über einen bestimmten Punkt und drücken Sie auf
, um
den Startpunkt der Messung zu fixieren.
3) Ziehen Sie die Spur mit dem Trackball entlang des Rands des Zielbereichs. Um die
BkSp
Aufzeichnung Punkt für Punkt zu löschen, drücken Sie auf der Tastatur auf
.
Set
4) Drücken Sie auf
auf dem Endpunkt der Messung, um die Messung
8-12
