Messung, Berechnung und Bericht

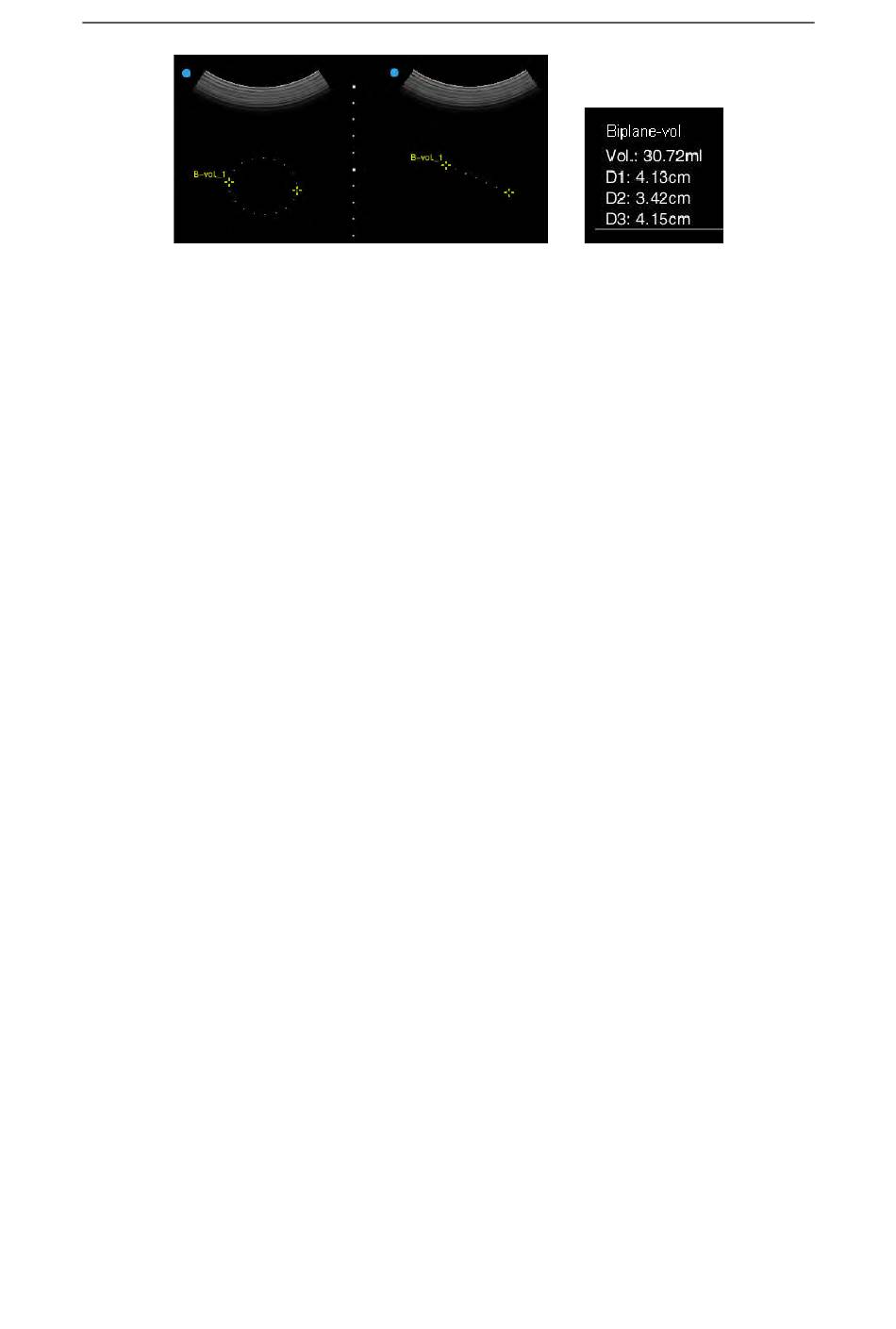

Fig. 8-20 Biplane Volumenmessung
8.2.1.15 Sphärenvolumen
Der Messvorgang ähnelt dem des Ellipsenbereichs. Bitte folgen Sie der Vorgehensweise
unter Ellipsen Messung (siehe 8.2.1.4).
8.2.1.16 Simpson-Volumen
Bei der Simpson-Volumenmessung wird der Bereich, der mit der Tracing-Methode erfasst
wurde, in mehrere gleiche Teile (hier 5 Pixel auseinander) entlang der Längsachse
unterteilt. Jeder Teil wird in etwa als Zylinder für die Berechnung des Volumens
betrachtet. Das akkumulierte Zylindervolumen aller Teile ist das ungefähre Volumen der
gesamten Fläche.
Messung:
Calc
1) Drücken Sie im Status B-Modus-Bildgebung auf
, um das Menü zu öffnen.
Tippen Sie auf General (Allgemein) auf dem unteren Bildschirmrand und wählen Sie
Simpson-Vol, um den Status für die Simpson-Volumenmessung abzurufen, wobei ein
Kreuzcursor + im Bildbereich angezeigt wird.
【 Hinweis】: Verfahren für das Messmenü auf dem Bildschirm: Bewegen Sie den Cursor
Set
über die Berechnungssoftware und drücken Sie auf
. Bewegen Sie den Cursor weiter
Set
über General (Allgemein) und drücken Sie auf
. Wählen Sie dann Simpson-Vol.
2) Folgen Sie der Vorgehensweise für den Trace-Bereich (siehe 8.2.1.5 für
Anweisungen), um einen geschlossenen Bereich zu erhalten.
3) Eine gepunktete Linie wird als Längsachse zwischen den zwei Punkten mit dem
längsten Abstand im Bereich angezeigt. Der Benutzer kann die Position der Längsachse
einstellen. Beim Einstellen werden die beiden Enden der gepunkteten Linie auf der
8-22
