8.2.1.21 %Area Redu (e)
Der Vorgang Area redu (e) ähnelt dem Vorgang Area redu (t). Bitte folgen Sie dem
Messverfahren von %Area redu (t), bei dem die Messmethode Ellipse statt Tracing ist.
8.2.1.22 % diam. Reduce
Messung:
Calc
1) Drücken Sie im Status B-Modus-Bildgebung auf
, um das Menü zu öffnen.
Tippen Sie General (Allgemein) auf dem unteren Bildschirmrand und wählen Sie %
diam .Reduce , um den Status für die Messung der Längenreduzierung in Prozent
abzurufen, wobei ein Kreuzcursor + im Bildbereich angezeigt wird
【 Hinweis】: Verfahren für das Messmenü auf dem Bildschirm: Bewegen Sie den Cursor
Set
über die Berechnungssoftware und drücken Sie auf
. Bewegen Sie den Cursor weiter
Set
über General (Allgemein) und drücken Sie auf
. Wählen Sie dann % diam .Reduce.
2) Folgen Sie der Vorgehensweise für die Abstandsmessung (siehe 8.2.1.1 für
Anweisungen), um die Messung des Abstands zwischen den beiden Liniensegmenten a
und b durchzuführen.
3) Nach der Messung werden die Messergebnisse der Abstände und des Verhältnisses
im Ergebnisfenster angezeigt.

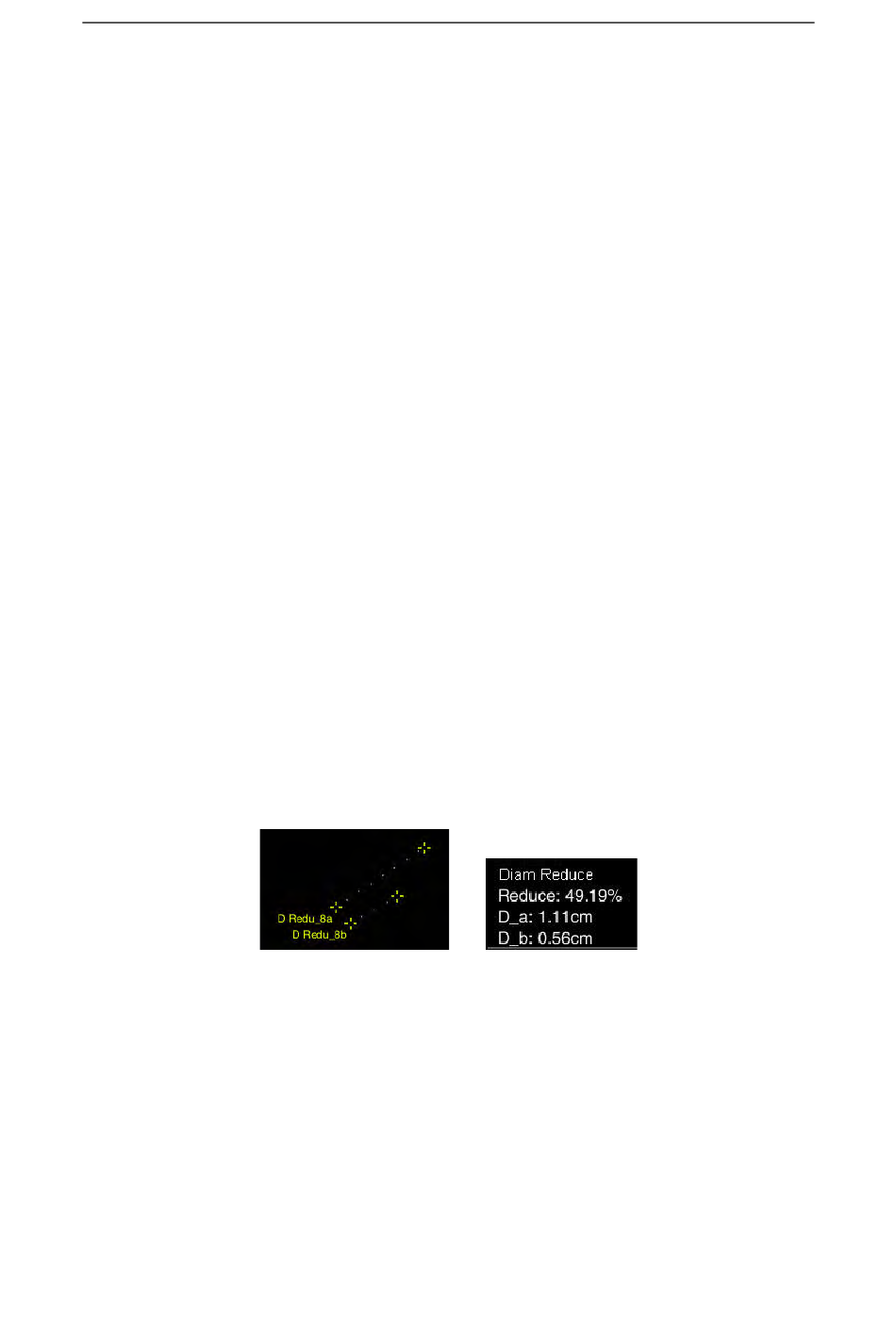

Fig. 8-23 Messung der Reduzierung des Durchmessers
8-25
