Vorstellung der Komponenten
3.2 Vorstellung der Komponenten des Systems
3.2.1 Sondenkonsole
Die Sondenkonsole befindet sich auf der rechten Seite des Systems. Wie in Abb. 3-2 zu
sehen, enthält die Sondenkonsole 4 Anschlussmöglichkeiten, wodurch der Benutzer bis
zu 4 Sonden gleichzeitig an das System anschließen kann. An jedem Anschluss befindet
sich ein Sperrschalter, um die Sonde zu befestigen. Weitere Einzelheiten zum Anschluss
von Sonden finden Sie unter 4.1.1 Anschließen von Komponenten.

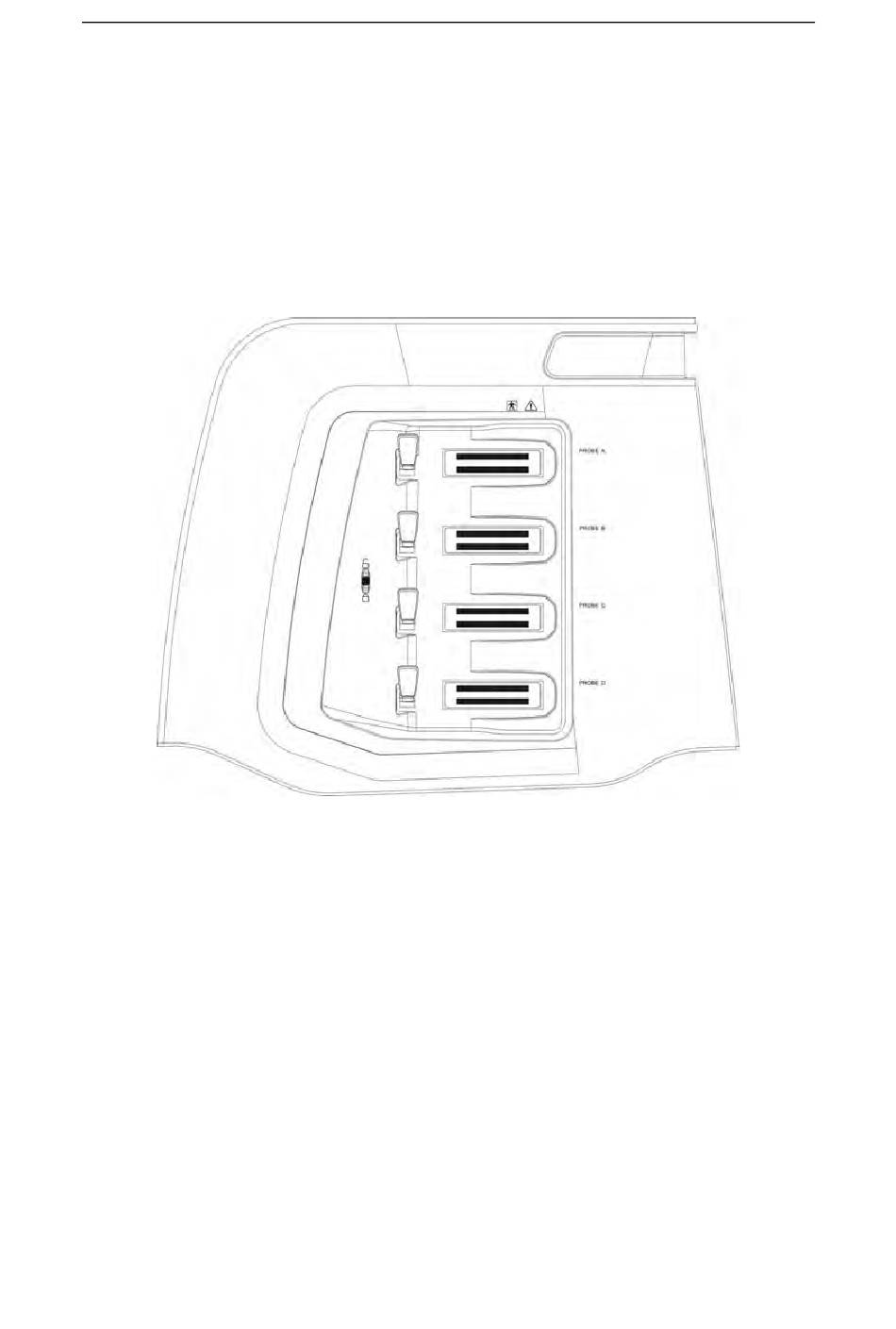

Fig.3-2 Grafische Darstellung der Sondenkonsole
3.2.2 Sonde (Anwendungsteile)
3.2.2.1 Äußerer Aufbau der Sonde
Auf dem Kopf des Sondengehäuses befindet sich ein Anzeigepunkt. Unterhalb des
Anzeigepunkts befindet sich der Eintauchteil. Die Farbe der Anzeigepunkts bezieht sich
auf die Mittenfrequenz der Sonde: orange für 3,5 MHz, grün für 5,0 MHz und violett für 8,0
MHz.
Siehe Abb. 3-3 für den äußeren Aufbau der konfigurierbaren konvexen und linearen
Array-Sonden.
