CONFIGURATION aufzurufen, wie in Abb. 5-19 zu sehen.
Auf der linken Seite des Bildschirms MAPS CONFIGURATION befindet sich der
Bildschirm für die Vorlagenbearbeitung;
In der Mitte finden Sie die derzeit definierten Graustufen;
Auf der rechten Seite des Bildschirms Maps-Configuration befinden sich die 5
Schaltflächen: Undo, Restore, Save, Apply und Exit;
in und out oben auf dem Bildschirm ziegen die Koordinaten des Cursors auf
dem Bildschirm zur Vorlagenbearbeitung dar (d. h. in X entspricht out X);
In Map Select stehen 8 Karten zur Auswahl;
Die Vorlagetypen beziehen sich auf die Vorlagen, die auf die Graukurven
angewendet werden. Drei Typen stehen zur Verfügung: B. M und D. B für
B-Modus-Bilder, M für M-Modus-Bilder und D für Doppler-Bilder;
Zwei Vorlageformen stehen zur Auswahl: Curve und Beeline.

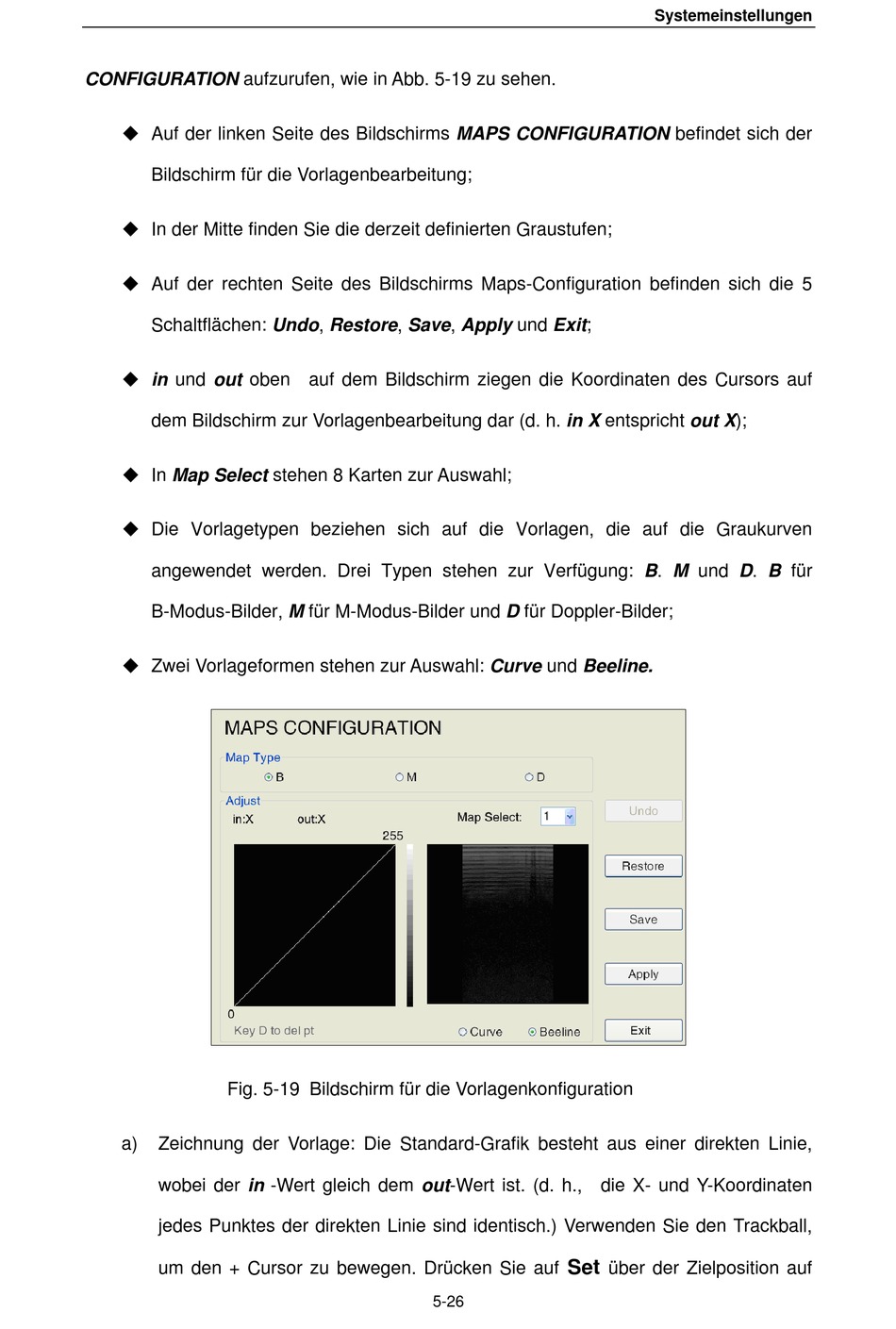

Fig. 5-19 Bildschirm für die Vorlagenkonfiguration
a)
Zeichnung der Vorlage: Die Standard-Grafik besteht aus einer direkten Linie,
wobei der in -Wert gleich dem out-Wert ist. (d. h., die X- und Y-Koordinaten
jedes Punktes der direkten Linie sind identisch.) Verwenden Sie den Trackball,
um den + Cursor zu bewegen. Drücken Sie auf
Set
5-26
Systemeinstellungen
über der Zielposition auf
