wobei die x-Achse die Strömungsgeschwindigkeit mit einem einstellbaren Bereich und die
y-Achse den prozentualen Anteil der Häufigkeit, mit der jede einzelne Geschwindigkeit
auftritt, repräsentiert, wie in Abb. 8-28 zu sehen.
【 Hinweis】: Verfahren für das Messmenü auf dem Bildschirm: Bewegen Sie den Cursor
über die Berechnungssoftware und drücken Sie auf
über General (Allgemein) und drücken Sie auf
(Strömungsverteilung).
Verwenden Sie den Trackball, um das Feld innerhalb des Bildbereichs zu bewegen.
T-Ball
Drücken Sie auf
Drücken Sie erneut auf
Änderung der Position eingestellt.

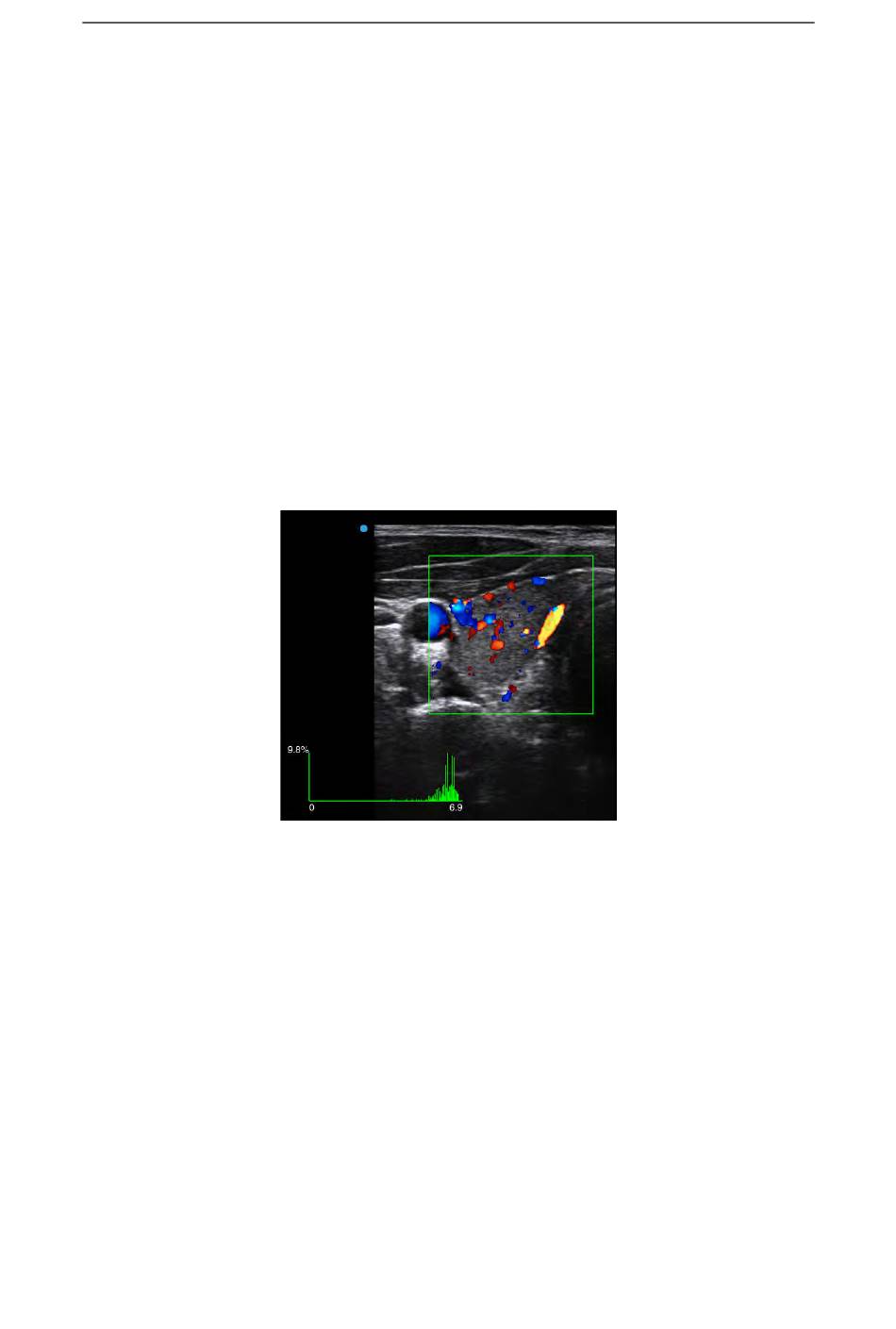

Fig. 8-28 Messung der Strömungsverteilung
8.2.3.2 Blutgeschwindigkeit
Messung:
1) Drücken Sie im CFM-Modus auf
General (Allgemein) auf dem unteren Bildschirmrand und wählen Sie Blood Speed
(Blutgeschwindigkeit), um einen + Cursor anzuzeigen. Der Status für die Messung
der Blutgeschwindigkeit wird abgerufen.
【 Hinweis】: Verfahren für das Messmenü auf dem Bildschirm: Bewegen Sie den Cursor
über die Berechnungssoftware und drücken Sie auf
über General (Allgemein) und drücken Sie auf
und rollen Sie den Trackball, um die Größe des Felds zu ändern.
T-Ball
und die Trackball-Funktion ist dann wieder für die
Calc
, um das Menü zu öffnen. Drücken Sie auf
8-32
Messung, Berechnung und Bericht
Set
. Bewegen Sie den Cursor weiter
Set
. Wählen Sie dann Flow Distribution
Set
. Bewegen Sie den Cursor weiter
Set
. Wählen Sie dann Blood Speed
