Anleitung für die Elastographie-Bildgebung (Option)
der den spezifischen Status des aktuellen Bildes angibt.
E.1.1.2.1 Indikator
Wenn der Indikator grün leuchtet, ist die Elastographie-Bildgebung authentisch, wie in
Abb. E-1 zu sehen.

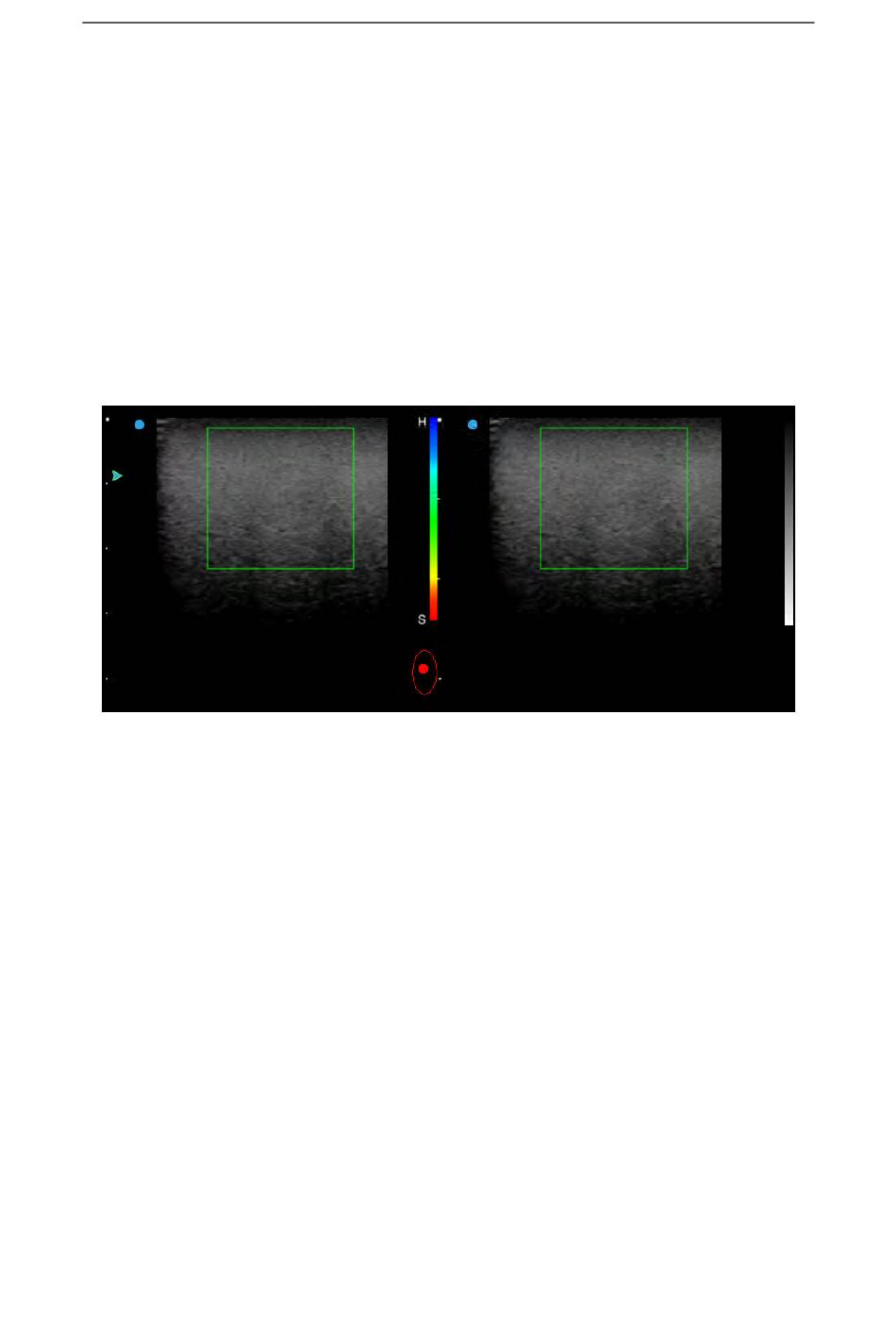

Wenn der Indikator rot leuchtet, ist die Elastographie-Bildgebung nicht authentisch, wie in
Abb. E-2 zu sehen.
Fig. E-2 Nicht authentisches Bild
E.1.1.2.2 Leiterförmiger rechteckiger Block
Der leiterförmige rechteckige Block dient der Druckanzeige: Wenn die Sonde in Richtung
oder in der Nähe des Gewebes Druck ausübt, leuchtet der rechteckige Block blau, wie in
obiger Abb. E-1 zu sehen. Wenn sich der rechteckige Block auf der Oberseite des
Indikators befindet und rot leuchtet, bedeutet dies, dass sich die Sonde vom
menschlichen Körper wegbewegt, d. h., es findet nach der Ausübung von Druck eine
„Freigabe
statt, wie in Abb. E-3 zu sehen.
Wenn die Anzeige keine Druckanzeige umfasst (d. h., keine Anzeige des leiterförmigen
rechteckigen Blocks), bedeutet dies, dass die Sonde in vertikaler Richtung zum Gewebe
relativ stillsteht, wie in Abb. E-2 zu sehen.
【 Hinweis 】 : Die Druckanzeige dient dazu, den Kontaktzustand zwischen der
E-2
