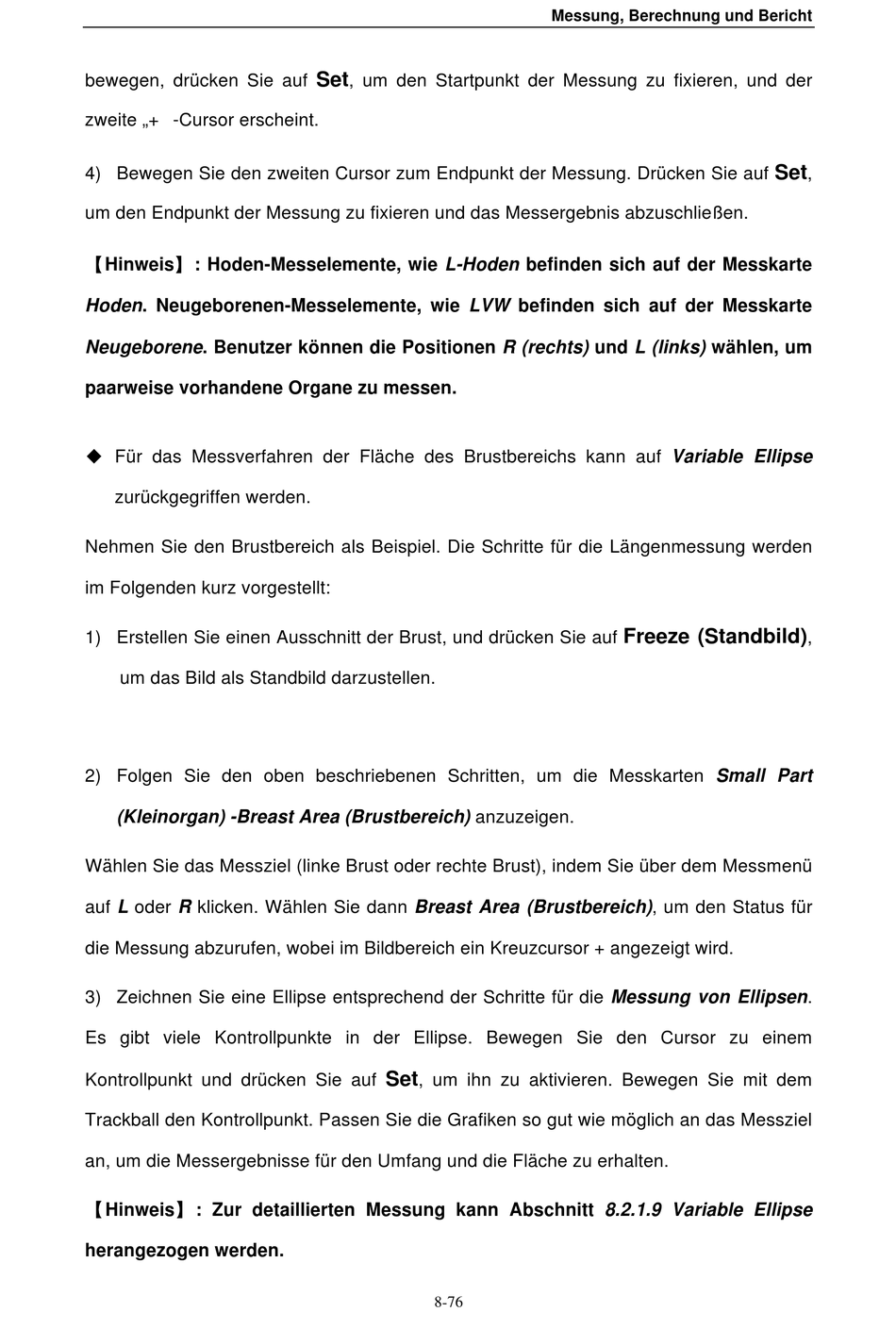

bewegen, drücken Sie auf
zweite „+ -Cursor erscheint.
4) Bewegen Sie den zweiten Cursor zum Endpunkt der Messung. Drücken Sie auf
um den Endpunkt der Messung zu fixieren und das Messergebnis abzuschließen.
【 Hinweis】 : Hoden-Messelemente, wie L-Hoden befinden sich auf der Messkarte
Hoden. Neugeborenen-Messelemente, wie LVW befinden sich auf der Messkarte
Neugeborene. Benutzer können die Positionen R (rechts) und L (links) wählen, um
paarweise vorhandene Organe zu messen.
! Für das Messverfahren der Fläche des Brustbereichs kann auf Variable Ellipse
zurückgegriffen werden.
Nehmen Sie den Brustbereich als Beispiel. Die Schritte für die Längenmessung werden
im Folgenden kurz vorgestellt:
1) Erstellen Sie einen Ausschnitt der Brust, und drücken Sie auf
um das Bild als Standbild darzustellen.
2) Folgen Sie den oben beschriebenen Schritten, um die Messkarten Small Part
(Kleinorgan) -Breast Area (Brustbereich) anzuzeigen.
Wählen Sie das Messziel (linke Brust oder rechte Brust), indem Sie über dem Messmenü
auf L oder R klicken. Wählen Sie dann Breast Area (Brustbereich), um den Status für
die Messung abzurufen, wobei im Bildbereich ein Kreuzcursor + angezeigt wird.
3) Zeichnen Sie eine Ellipse entsprechend der Schritte für die Messung von Ellipsen.
Es gibt viele Kontrollpunkte in der Ellipse. Bewegen Sie den Cursor zu einem
Kontrollpunkt und drücken Sie auf
Trackball den Kontrollpunkt. Passen Sie die Grafiken so gut wie möglich an das Messziel
an, um die Messergebnisse für den Umfang und die Fläche zu erhalten.
【 Hinweis】 : Zur detaillierten Messung kann Abschnitt 8.2.1.9 Variable Ellipse
herangezogen werden.
Set
, um den Startpunkt der Messung zu fixieren, und der
Set
, um ihn zu aktivieren. Bewegen Sie mit dem
8-76
Messung, Berechnung und Bericht
Freeze (Standbild)
Set
,
,
