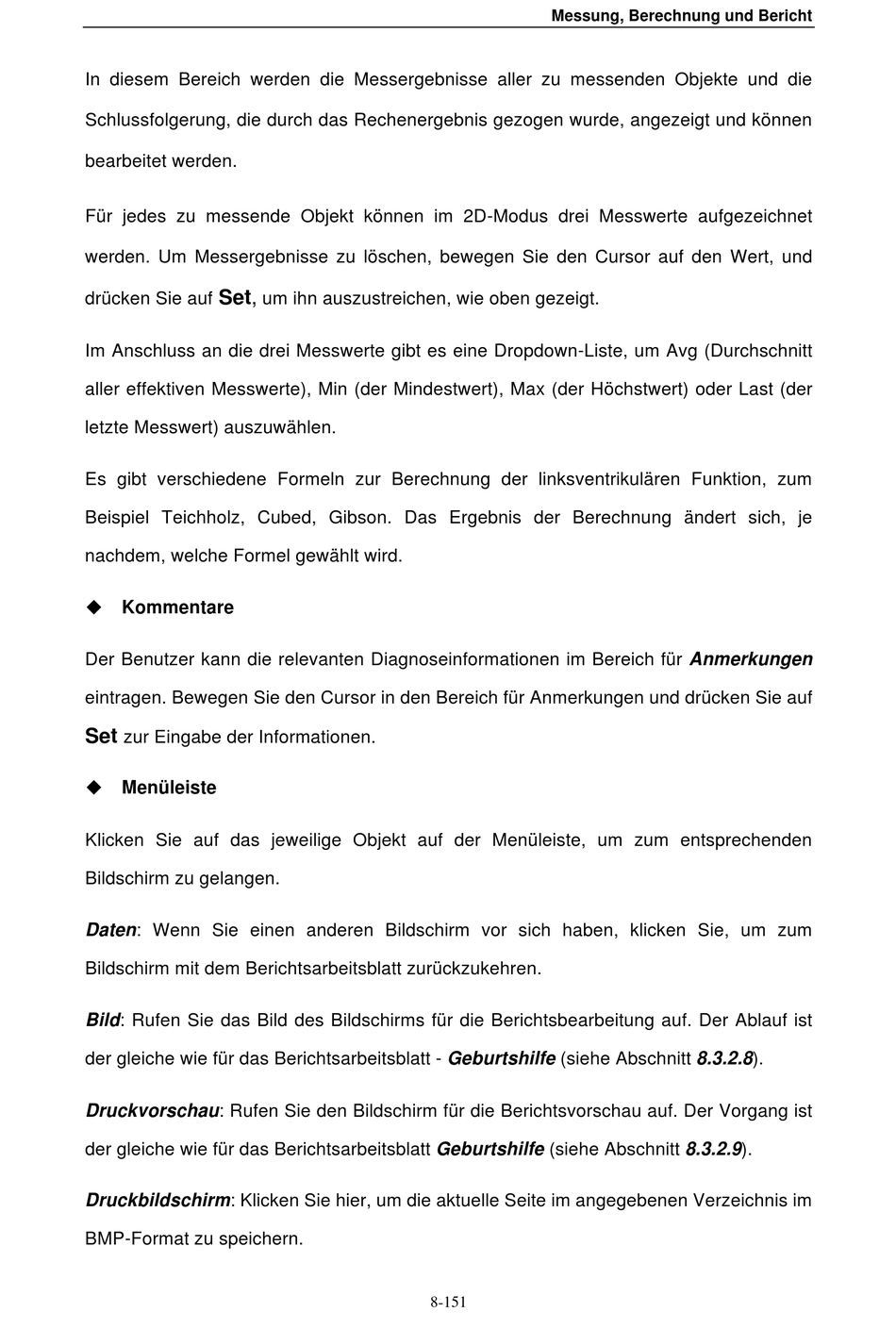

Messung, Berechnung und Bericht
In diesem Bereich werden die Messergebnisse aller zu messenden Objekte und die
Schlussfolgerung, die durch das Rechenergebnis gezogen wurde, angezeigt und können
bearbeitet werden.
Für jedes zu messende Objekt können im 2D-Modus drei Messwerte aufgezeichnet
werden. Um Messergebnisse zu löschen, bewegen Sie den Cursor auf den Wert, und
Set,
drücken Sie auf
um ihn auszustreichen, wie oben gezeigt.
Im Anschluss an die drei Messwerte gibt es eine Dropdown-Liste, um Avg (Durchschnitt
aller effektiven Messwerte), Min (der Mindestwert), Max (der Höchstwert) oder Last (der
letzte Messwert) auszuwählen.
Es gibt verschiedene Formeln zur Berechnung der linksventrikulären Funktion, zum
Beispiel Teichholz, Cubed, Gibson. Das Ergebnis der Berechnung ändert sich, je
nachdem, welche Formel gewählt wird.
! Kommentare
Der Benutzer kann die relevanten Diagnoseinformationen im Bereich für Anmerkungen
eintragen. Bewegen Sie den Cursor in den Bereich für Anmerkungen und drücken Sie auf
Set
zur Eingabe der Informationen.
! Menüleiste
Klicken Sie auf das jeweilige Objekt auf der Menüleiste, um zum entsprechenden
Bildschirm zu gelangen.
Daten: Wenn Sie einen anderen Bildschirm vor sich haben, klicken Sie, um zum
Bildschirm mit dem Berichtsarbeitsblatt zurückzukehren.
Bild: Rufen Sie das Bild des Bildschirms für die Berichtsbearbeitung auf. Der Ablauf ist
der gleiche wie für das Berichtsarbeitsblatt - Geburtshilfe (siehe Abschnitt 8.3.2.8).
Druckvorschau: Rufen Sie den Bildschirm für die Berichtsvorschau auf. Der Vorgang ist
der gleiche wie für das Berichtsarbeitsblatt Geburtshilfe (siehe Abschnitt 8.3.2.9).
Druckbildschirm: Klicken Sie hier, um die aktuelle Seite im angegebenen Verzeichnis im
BMP-Format zu speichern.
8-151
