Klicken Sie auf die Messkarte, um alle Messelemente anzuzeigen.

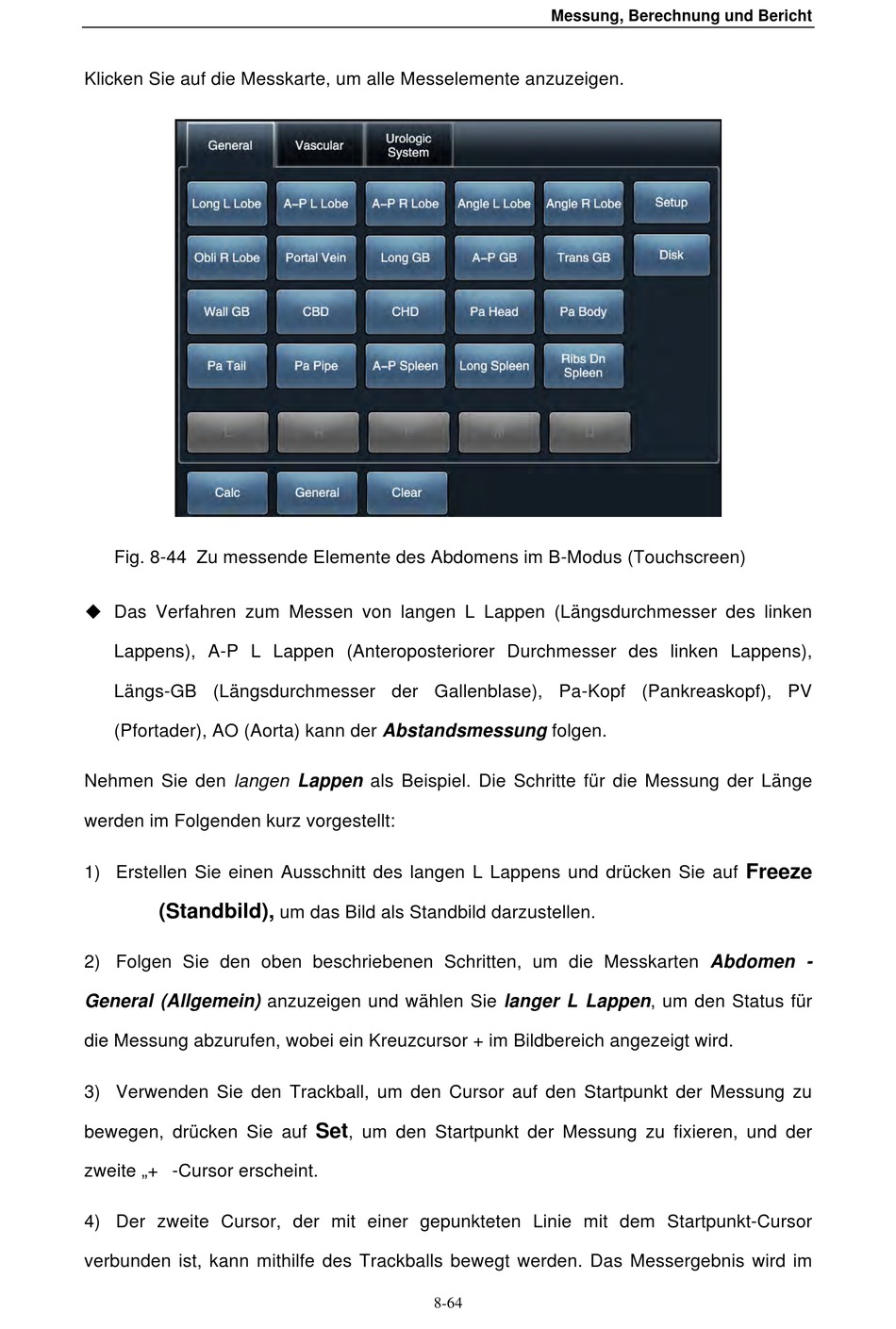

Fig. 8-44 Zu messende Elemente des Abdomens im B-Modus (Touchscreen)
! Das Verfahren zum Messen von langen L Lappen (Längsdurchmesser des linken
Lappens), A-P L Lappen (Anteroposteriorer Durchmesser des linken Lappens),
Längs-GB (Längsdurchmesser der Gallenblase), Pa-Kopf (Pankreaskopf), PV
(Pfortader), AO (Aorta) kann der Abstandsmessung folgen.
Nehmen Sie den langen Lappen als Beispiel. Die Schritte für die Messung der Länge
werden im Folgenden kurz vorgestellt:
1) Erstellen Sie einen Ausschnitt des langen L Lappens und drücken Sie auf
(Standbild),
2) Folgen Sie den oben beschriebenen Schritten, um die Messkarten Abdomen -
General (Allgemein) anzuzeigen und wählen Sie langer L Lappen, um den Status für
die Messung abzurufen, wobei ein Kreuzcursor + im Bildbereich angezeigt wird.
3) Verwenden Sie den Trackball, um den Cursor auf den Startpunkt der Messung zu
bewegen, drücken Sie auf
zweite „+ -Cursor erscheint.
4) Der zweite Cursor, der mit einer gepunkteten Linie mit dem Startpunkt-Cursor
verbunden ist, kann mithilfe des Trackballs bewegt werden. Das Messergebnis wird im
um das Bild als Standbild darzustellen.
Set
, um den Startpunkt der Messung zu fixieren, und der
8-64
Messung, Berechnung und Bericht
