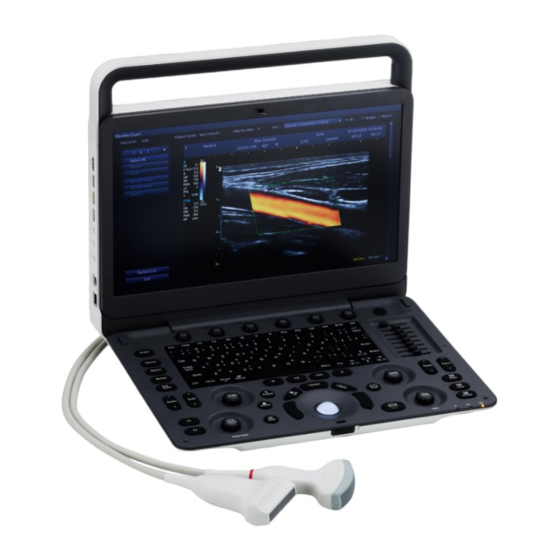

Zimmer SonidoSmart Pro Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für SonidoSmart Pro:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Gebrauchsanweisung
Erweiterte
SonidoSmart Pro
DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zimmer SonidoSmart Pro

Inhaltszusammenfassung für Zimmer SonidoSmart Pro

  • Seite 1 Gebrauchsanweisung Erweiterte SonidoSmart Pro...

  • Seite 2: Allgemeines Zu Diesem Handbuch

    Allgemeines zu diesem Handbuch P/N: 4710-03112X01 Produktmodell: E3 Pro (SonidoSmart Pro) Veröffentlichungsdatum: 2020-02 Copyright ©2018-2019 SonoScape Medical Corp. Alle Rechte vorbehalten. Erklärung SonoScape Medical Corp. (im Folgenden SonoScape) besitzt die geistigen Eigentumsrechte für dieses Handbuch und verwaltet zudem den Inhalt dieses Handbuchs als vertrauliche Informationen.
  • Seite 3 ● Das erweiterte Benutzerhandbuch (dieses Handbuch) stellt Informationen über die Messungen und Berechnungen bereit, die in jedem Modus zur Verfügung stehen. ● Auf der CD werden die mit dem System verbundenen Schallausgangsleistungs-Daten bereitgestellt. Informieren Sie sich eingehend über die Bedeutung der folgenden Elemente, bevor Sie dieses Handbuch lesen.

  • Seite 4: Kontaktinformationen

    Kontaktinformationen Vertrieb: Zimmer MedizinSysteme GmbH Anschrift: Junkersstraße 9, 89231 Neu-Ulm, Germany Tel: +49-731-9761-0 Fax: +49-731-9761-118 E-Mail: info@zimmer.de www.zimmer.de Hersteller: SonoScape Medical Corp. Anschrift: Room 201 & 202, 12th Building, Shenzhen Software Park Phase II, 1 Keji Middle 2nd Road, Yuehai Subdistrict, Nanshan District, Shenzhen, 518057, Guangdong, China...

  • Seite 5: Inhaltsverzeichnis

    Inhalt 1   A llgemeine Anweisungen zu Messungen ................1 1.1 Verwendungszweck ....................... 2 1.2 Messgenauigkeit........................2 1.3 Messsteuerungen ........................3 1.4 Messungsmenü ........................4 1.5 Feld mit den Messergebnissen ....................5 1.6 Messungsvoreinstellungen ..................... 6 2   G rundlegende Messungen und Berechnungen ..............7 2.1 Messungen im B-Modus ......................
  • Seite 6 2.4.6 Automatische Kurvenmessung ................... 34 2.4.7 Manuelle Kurvenmessung ..................35 2.4.8 Zeitmessung ....................... 36 2.4.9 Herzfrequenzmessung ....................37 3   G efäßmessungen und -berechnungen ................. 39 3.1 Messungen im 2D-Modus..................... 40 3.2 M-Modus-Messungen ......................44 3.3 Messungen im Spektral-Doppler-Modus ................45 4  ...
  • Seite 7 7.1.2 Volumen des linken Vorhofs ....................79 7.1.3 Volumen des rechten Vorhofs ..................... 80 7.1.4 Rechter Ventrikel ......................81 7.1.5 Durchmesser des linken Vorhofs/Aortenwurzel-Durchmesser ........81 7.1.6 Durchmesser des links-/rechtsventrikulären Ausflusstrakts ........81 7.1.7 Durchmesser der Mitralklappe ................... 81 7.1.8 Aortenklappe ......................82 7.1.9 Durchmesser der Hauptpulmonalarterie ..............
  • Seite 8 11   M essberichte ........................127 11.1 Überprüfen des Berichts ....................128 11.1.1 Überprüfen des Berichts ..................128 11.1.2 Überprüfen eines archivierten Berichts ..............130 11.2 Geburtshilfeberichte......................130 11.2.1 Fötale Wachstumskurven ..................130 11.2.2 Wachstumsleiste ..................... 132 11.2.3 Vergleich von Föten ....................133 11.2.4 Anatomische Untersuchung ..................
  • Seite 9 1   A llgemeine Anweisungen zu Messungen Das System kann Ihnen bei den Diagnoseinformationen zu klinischen Diagnosezwecken helfen, die von den Mess- und Berechnungspaketen bereitgestellt werden. Die Messanzeige variiert je nach Untersuchungstypen und Bildgebungsmodi. Erweitertes Benutzerhandbuch...

  • Seite 10: Verwendungszweck

    1 Allgemeine Anweisungen zu Messungen 1.1 Verwendungszweck Das System ist für die folgenden Anwendungen vorgesehen: Fötus, Abdomen, Pädiatrie, kleine Organe (Brust, Hoden, Schilddrüse), Kopf (Neugeborene und Erwachsene), transrektale und transvaginale Anw., periphere Blutgefäße, zerebrale Blutgefäße, Bewegungsapparat (konventionell und oberflächlich), Herz (Kinder und Erwachsene), Gynäkologie/Geburtshilfe und Urologie.

  • Seite 12: Messsteuerungen

    1 Allgemeine Anweisungen zu Messungen 1.3 Messsteuerungen Vascular 7.5-10.5 1 D: 2.25 mm 14.0 Collection 2 D: 2.47 mm Distance Area µS Volume Angle cm/s Color Measurement 2Point Length Trace 1/1P Ratio(D) Cine 4/20 %Sten(D) Auto Play F by F To First To Last NEXT...

  • Seite 13: Messungsmenü

    1 Allgemeine Anweisungen zu Messungen 1.4 Messungsmenü Grundlegende Messungen und anwendungsspezifische Messungen werden im System bereitgestellt. ● Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken, um das grundlegende Messungsmenü auf der linken Seite des LCD-Bildschirms anzuzeigen. ● Die Taste Calc (Berechnen) auf dem Bedienfeld drücken, um das anwendungsspezifische Messungsmenü...

  • Seite 14: Feld Mit Den Messergebnissen

    1 Allgemeine Anweisungen zu Messungen ● Messkategorie und Messerfassung Messkategorien und -erfassungen sind unter dem gewünschten Untersuchungstyp aufgeführt. Jede Messkategorie umfasst eine oder mehrere Messerfassungen. − Auf dem Bildschirm auf Left (Links) klicken, um den Messungsteil auszuwählen. − Neben der Messerfassung auf dem Bildschirm auf klicken, um die Messposition auszuwählen.

  • Seite 15: Messungsvoreinstellungen

    1 Allgemeine Anweisungen zu Messungen 1.6 Messungsvoreinstellungen Sie können die folgenden Messungseinstellungen im Menü System Settings -> Measure (Systemeinstellungen -> Messung) vornehmen. Einzelheiten finden Sie im grundlegenden Benutzerhandbuch. ● Festlegen der relevanten Messparameter und Ergebnispositionen ● Festlegen der Messelemente der automatischen und manuellen Kurvenmessung im Spektral-Doppler-Modus ●...

  • Seite 16: Rundlegende Messungen Und Berechnungen

    2   G rundlegende Messungen und Berechnungen Die grundlegenden Messungen und Berechnungen beziehen sich hauptsächlich auf die Abbildung des Ultraschall-Bildbereichs sowie die Funktionsweise des Messungsmenüs und des Felds mit dem Messergebnis. In der Regel werden die Ergebnisse grundlegender Messungen nicht im Messbericht gespeichert, jedoch werden die anwendungsspezifischen Messungen aus den grundlegenden Messungen erstellt.

  • Seite 17: Messungen Im B-Modus

    2 Grundlegende Messungen und Berechnungen 2.1 Messungen im B-Modus Das grundlegende Messungsmenü im B-Modus wird in der folgenden Abbildung dargestellt. Vascular Collection Distance Area Volume Angle Measurement 2Point Length Trace Ratio(D) %Sten(D) Exit Abbildung 2-1 Grundlegendes Messungsmenü im B-Modus 2.1.1 Distanzmessungen Die Distanzmessungen im B-Modus umfassen die Zweipunktmessung, die Längenkurvenmessung, die Distanzverhältnismessung und %Stenose-Distanzmessung.

  • Seite 18: Längenkurvenmessung

    2 Grundlegende Messungen und Berechnungen Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken; das System startet standardmäßig die Zweipunktmessung. Eine Markierung wird auf dem Bildschirm angezeigt. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann eine zweite Markierung angezeigt.

  • Seite 19: Distanzverhältnismessung

    2 Grundlegende Messungen und Berechnungen 2.1.1.3 Distanzverhältnismessung Die Distanzverhältnismessung im B-Modus wird zur Messung zweier einzelner Distanzen und zur Berechnung ihres Verhältnisses verwendet. Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Ratio (D) (Verhältnis (D)) im Messungsmenü...

  • Seite 20: Bereichsmessungen

    2 Grundlegende Messungen und Berechnungen Die zweite Markierung an den gewünschten Punkt bewegen und zum Abschließen der äußeren Distanzmessung die Bestätigungstaste drücken. Die Schritte 2-3 wiederholen, um die innere Distanzmessung durchzuführen. Das System berechnet dann automatisch das Ergebnis mithilfe folgender Formel. Berechnungselement Formel %Sten...

  • Seite 21: Ellipsenbereichsmessung

    2 Grundlegende Messungen und Berechnungen Die zweite Markierung mithilfe des Trackballs entlang des Zielobjekts bewegen. Mithilfe der Taste Update (Aktualisieren) auf dem Bedienfeld kann die Kurve rückgängig gemacht werden. Die Bestätigungstaste drücken, um die Messung abzuschließen. Die Messergebnisse werden wie folgt angezeigt: C: 2,85 mm 0.36 cm 2.1.2.2...

  • Seite 22: Bereichsverhältnismessung

    2 Grundlegende Messungen und Berechnungen Zum Bestätigen des Messbereichs die Bestätigungstaste drücken. Das System berechnet dann automatisch das Ergebnis mithilfe folgender Formel. Berechnungselement Formel C=π× min [D1, D2] +2 ×(max [D1, D2] - min [D1, D2]) A=(π/4)×D1×D2 Wobei ● D1 die erste Achsendistanz der Ellipse ist. ●...
  • Seite 23 2 Grundlegende Messungen und Berechnungen ■ Ellipsenmethoden Befolgen Sie die folgenden Schritte zur Durchführung der Messung. 1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Area -> Ratio(A) -> 2D-Dbl. Ellipse (Bereich -> Ratio(A) -> Doppelte 2D-Ellipsenmessung) im Messungsmenü auswählen. Eine Markierung erscheint dann auf dem Bildschirm. 2.
  • Seite 24 2 Grundlegende Messungen und Berechnungen ■ Kurvenmethode Befolgen Sie die folgenden Schritte zur Durchführung der Messung. 1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Area -> Ratio(A) -> 2D-Dbl. Trace (Bereich -> Verhältnis (A) -> Doppelte 2D-Kurvenmessung) im Messungsmenü klicken. Eine Markierung erscheint dann auf dem Bildschirm.
  • Seite 25 2 Grundlegende Messungen und Berechnungen Die zweite Markierung an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste drücken. Die beiden fixierten Punkte oben definieren eine Achse der ersten zu messenden Ellipse. Mithilfe der Taste Update (Aktualisieren) auf dem Bedienfeld können die fixierten Punkte angepasst werden.

  • Seite 26: Volumenmessungen

    2 Grundlegende Messungen und Berechnungen ■ Kurvenmethode Befolgen Sie die folgenden Schritte zur Durchführung der Messung. 1. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und dann auf Area -> %Sten(A) -> 2D-Dbl. Trace (Bereich -> %Sten(A) -> Doppelte 2D-Kurvenmessung) im Messungsmenü...

  • Seite 27: Ellipsen+Distanzmessung

    2 Grundlegende Messungen und Berechnungen Berechnungselement Formel V= (1/6)×π×D1×D2×D3 Wobei ● D1 die Länge ist. ● D2 die Breite ist. ● D3 die Höhe ist. Die Messergebnisse werden wie folgt angezeigt: D1: 0,69 mm D2: 0,97 mm D3: 1,07 mm 0.37 cm³...

  • Seite 28: Winkelmessungen

    2 Grundlegende Messungen und Berechnungen Die andere Achse der Ellipse mithilfe des Trackballs anpassen. Mithilfe der Taste Update (Aktualisieren) kann die Position der Ellipse angepasst werden. Zum Bestätigen die Bestätigungstaste drücken. Ein Bild erneut scannen, das senkrecht zum vorherigen Bild steht. Eine Distanzmessung zur Höhe durchführen.

  • Seite 29: Zweilinienwinkelmessung

    2 Grundlegende Messungen und Berechnungen Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Angle (Winkel) im Messungsmenü, drücken; das System startet standardmäßig die Dreipunktwinkelmessung. Eine Markierung wird auf dem Bildschirm angezeigt. Die Markierung mithilfe des Trackballs an den gewünschten Punkt bewegen und die Bestätigungstaste auf dem Bedienfeld drücken.

  • Seite 30: M-Modus-Messungen

    2 Grundlegende Messungen und Berechnungen Die zweite Markierung an die gewünschten Punkte bewegen. Mithilfe der Taste Update (Aktualisieren) auf dem Bedienfeld kann die feste Markierung aktiviert werden. Die Bestätigungstaste drücken, um die erste Linie zu bestätigen. Die Schritte 2-4 wiederholen, um die zweite Linie zu bestätigen. Das System berechnet dann automatisch das Ergebnis.

  • Seite 31: Neigungsmessung

    2 Grundlegende Messungen und Berechnungen Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken; das System startet standardmäßig die Distanzmessung. Eine Markierung wird auf dem Bildschirm angezeigt. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann die zweite Markierung angezeigt.

  • Seite 32: Stenose-Distanzmessung

    2 Grundlegende Messungen und Berechnungen Berechnungselement Formel V=(D/10)/(T/1000) Wobei ● D die Distanz ist. ● T die Zeit ist. Die Messergebnisse werden wie folgt angezeigt: D: 12 mm 808,0 ms V: 1,49 cm/s 2.2.3 %Stenose-Distanzmessung Die %Stenose-Distanzmessung im M-Modus wird zur Messung der vertikalen inneren und äußeren Distanzen und zur Berechnung der %Stenose verwendet.

  • Seite 33: Distanzverhältnismessung

    2 Grundlegende Messungen und Berechnungen Die Messergebnisse werden wie folgt angezeigt: D1: 2,28 mm D2: 1,72 mm %Sten: 24,68 % 2.2.4 Distanzverhältnismessung Die Distanzverhältnismessung im M-Modus wird zur Messung zweier vertikaler Distanzen zwischen zwei Punkten auf dem Bild und zur Berechnung ihres Verhältnisses verwendet. Befolgen Sie die folgenden Schritte zur Durchführung der Messung.

  • Seite 34: Zeitmessung

    2 Grundlegende Messungen und Berechnungen 2.2.5 Zeitmessung Die Zeitmessung im M-Modus wird zur Messung eines horizontalen Zeitintervalls zwischen zwei Punkten auf dem Bild verwendet. Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Time (Zeit) im Messungsmenü...

  • Seite 35: Messungen Im Farbflussmodus

    2 Grundlegende Messungen und Berechnungen Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste auf dem Bedienfeld drücken. Auf dem Bildschirm wird dann die zweite Markierung angezeigt. Die zweite Markierung an die gewünschte Position bewegen und zum Abschließen der Messung die Bestätigungstaste drücken.

  • Seite 36: Farbflussmessung

    2 Grundlegende Messungen und Berechnungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Auf die Taste Caliper (Messschieber) auf dem Bedienfeld drücken, um das Messungsmenü anzuzeigen. Auf Color (Farbe) klicken; das System startet standardmäßig die Doppler- Bereichsmessung. Eine Markierung wird auf dem Bildschirm angezeigt. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste auf dem Bedienfeld drücken.

  • Seite 37: Flussgeschwindigkeitsmessung

    2 Grundlegende Messungen und Berechnungen Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste auf dem Bedienfeld drücken. Zu diesem Zeitpunkt wird auf dem Bildschirm eine bewegliche Linie angezeigt, die parallel zum Ultraschallstrahl des Ankers mit einem 0°-Winkel verläuft. Die Taste Angle (Winkel) am Bedienfeld drehen, damit der Fluss in der gleichen Richtung wie der gewünschte Flussanker verläuft.

  • Seite 38: Messungen Im Spektral-Doppler-Modus

    2 Grundlegende Messungen und Berechnungen 2.4 Messungen im Spektral-Doppler-Modus Messungen im Spektral-Doppler-Modus sind im PW/CW-Modus verfügbar. Vascular Collection Generic Measurement Velocity Accel. Auto Trace Manual Trace Time Exit Abbildung 2-4 Grundlegendes Messungsmenü im Spektral-Doppler-Modus 2.4.1 Geschwindigkeitsmessung Die Geschwindigkeitsmessung im Spektral-Doppler-Modus wird zur Messung der Geschwindigkeit und des Druckgradienten (Pressure Gradient, PG) eines Punkts auf dem Doppler-Modusbild verwendet.

  • Seite 39: Beschleunigungsmessung

    2 Grundlegende Messungen und Berechnungen Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken; das System startet standardmäßig die Geschwindigkeitsmessung. Eine Markierung wird auf dem Bildschirm angezeigt. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Abschließen der Messung die Bestätigungstaste auf dem Bedienfeld drücken. Berechnungselement Formel PG=4×(Vel/100)

  • Seite 40: Widerstandsindexmessung

    2 Grundlegende Messungen und Berechnungen Wobei ● Vel1 die Geschwindigkeit der Startposition ist. ● Vel2 die Geschwindigkeit der Endposition ist. ● T die Zeit ist. Die Messergebnisse werden wie folgt angezeigt: Vel1: 33,28 cm/s Vel2: 65,16 cm/s 85 ms Accel: 375.16 cm/s 2.4.3 Widerstandsindexmessung Die Widerstandsindexmessung im Spektral-Doppler-Modus wird zur Messung der maximalen systolischen und der enddiastolischen Geschwindigkeit, zur Berechnung des Widerstandsindex...

  • Seite 41: Pulsatilitätsindexmessung

    2 Grundlegende Messungen und Berechnungen 2.4.4 Pulsatilitätsindexmessung Die Pulsatilitätsindexmessung im Spektral-Doppler-Modus wird zur Messung der maximalen systolischen und enddiastolischen Geschwindigkeit und zur Berechnung der zeitlich gemittelten maximalen Geschwindigkeit sowie des Pulsatilitätsindex verwendet. Für diese Messung stehen automatische und manuelle Kurvenmethoden zur Verfügung. ■...

  • Seite 42: S/D-Verhältnismessung

    2 Grundlegende Messungen und Berechnungen ■ Auto Trace (Automatische Kurvenmessung) Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf PI -> D-Trace (A) (PI -> D-Spur (A)) im Messungsmenü klicken. Auf dem Bildschirm wird eine Markierung angezeigt.

  • Seite 43: Automatische Kurvenmessung

    2 Grundlegende Messungen und Berechnungen Die zweite Markierung auf die Enddiastole bewegen und zum Bestätigen die Bestätigungstaste drücken. Das System berechnet automatisch das Ergebnis mithilfe folgender Formel. Berechnungselement Formel S/D= PS/ED Wobei ● PS die maximale systolische Geschwindigkeit ist. ● ED die enddiastolische Geschwindigkeit ist.

  • Seite 44: Manuelle Kurvenmessung

    2 Grundlegende Messungen und Berechnungen PS: -122,72 cm/s ED: 0,00 cm/s 1,00 383,49 S/D: ***** 148,00 ms 4.00 ms TAmax: 0,36 cm/s TAmean: 0,36 cm/s PG: 6.02 mmHg MG: 0.03 mmHg VTI: 0,38 cm HR: 35 bpm 2.4.7 Manuelle Kurvenmessung Die manuelle Kurvenmessung im Spektral-Doppler-Modus wird zur Messung der Geschwindigkeit, des Druckgradienten (PG) oder anderer Indizes zur klinischen Diagnose verwendet, indem Sie eine oder mehrere Doppler-Kurven zeichnen.

  • Seite 45: Zeitmessung

    2 Grundlegende Messungen und Berechnungen Berechnungselement Formel RI=(PS-ED)/PS TAmax=∑Vpv TAmax TAmean=∑Vmv TAmean PG=4×(PS/100) ∫ − MG = 4( ( ) ) HR=60/T VTI = ∫ Wobei ● PS die maximale systolische Geschwindigkeit ist. ● ED die enddiastolische Geschwindigkeit ist. ● TAmax die zeitlich gemittelte maximale Geschwindigkeit ist.

  • Seite 46: Herzfrequenzmessung

    2 Grundlegende Messungen und Berechnungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. θ=38° θ=38° cm/s cm/s Die Taste Caliper (Messschieber) auf dem Bedienfeld drücken und auf Time (Zeit) im Messungsmenü klicken. Auf dem Bildschirm wird eine Markierung angezeigt. Die Markierung mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste auf dem Bedienfeld drücken.
  • Seite 47 2 Grundlegende Messungen und Berechnungen Die zweite Markierung an die gewünschte Position bewegen und zum Abschließen der Messung die Bestätigungstaste drücken. Das Messergebnis wird wie folgt angezeigt: HR: 82 bpm Erweitertes Benutzerhandbuch...

  • Seite 48: Efäßmessungen Und -Berechnungen

    3   G efäßmessungen und -berechnungen Gefäßmessungen und -berechnungen sind im 2D-Modus (B/CFM/PDI/TDI), im M-Modus und im Spektral-Doppler-Modus (PW/CW) verfügbar.

  • Seite 49: Messungen Im 2D-Modus

    3 Gefäßmessungen und -berechnungen 3.1 Messungen im 2D-Modus Carotid Left Collection Lt Subclav A Lt CCA Lt Bulb Lt ICA Lt ECA Lt Vertebral A Measurement Vessel Diam Vessel Area %Sten(D) %Sten(A) IMT Post IMT Ant Exit Abbildung 3-1 Gefäßmessungsmenü im 2D-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
  • Seite 50 3 Gefäßmessungen und -berechnungen Messkategorie Messerfassung Messelement Messmethode ● Einzelheiten zur Carotid Lt(Rt) Subclav A Vessel Diam (Unterschlüsselbeinarterie, (Gefäßdurchmesser) Gefäßdurchmessermessung finden Sie in Abschnitt links) Vessel Area 2.1.1.1 Zweipunktmessung. (Gefäßbereich) Lt(Rt) CCA ● Die Gefäßbereichsmessung %Sten(D) Lt(Rt) Bulb ist in Abschnitt 2.1.2.1 %Sten(A) Kurvenbereichsmessung Lt(Rt) ICA...
  • Seite 51 3 Gefäßmessungen und -berechnungen Messkategorie Messerfassung Messelement Messmethode ● Einzelheiten zur Messung LE Art Lt(Rt) Com Iliac A Vessel Diam (Gefäßdurchmesser) des Gefäßdurchmessers Lt(Rt) Ext Iliac A sind Abschnitt 2.1.1.1, Vessel Area Lt(Rt) Int Iliac A „Zweipunktmessung“ zu (Gefäßbereich) entnehmen. Lt(Rt) Com Fem A %Sten(D) ●...
  • Seite 52 3 Gefäßmessungen und -berechnungen Messkategorie Messerfassung Messelement Messmethode ● Einzelheiten zur Messung Lt MCA Vessel Diam (Gefäßdurchmesser) des Gefäßdurchmessers Lt ACA sind Abschnitt 2.1.1.1, Vessel Area Lt AComA „Zweipunktmessung“ zu (Gefäßbereich) entnehmen. Lt PCA %Sten(D) ● Einzelheiten zur Messung %Sten(A) Lt PComA des Gefäßbereichs IMT Post.

  • Seite 53: M-Modus-Messungen

    3 Gefäßmessungen und -berechnungen 3.2 M-Modus-Messungen Carotid Left Collection Lt Subclav A Lt CCA Lt Bulb Lt ICA Lt ECA Lt Vertebral A Measurement Vessel Diam %Sten(D) Time Exit Abbildung 3-2 Gefäßmessung im M-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im M-Modus drücken.

  • Seite 54: Messungen Im Spektral-Doppler-Modus

    3 Gefäßmessungen und -berechnungen Messelement Messmethode Vessel Diam Einzelheiten sind Abschnitt 2.2.1 Distanzmessung zu entnehmen. (Gefäßdurchmesser) %Sten(D) Einzelheiten sind Abschnitt 2.2.3 %Stenose-Distanzmessung zu entnehmen. Time (Zeit) Einzelheiten sind Abschnitt 2.2.5 Zeitmessung zu entnehmen. Einzelheiten sind Abschnitt 2.2.6 Herzfrequenzmessung zu entnehmen. 3.3 Messungen im Spektral-Doppler-Modus Carotid Left...
  • Seite 55 3 Gefäßmessungen und -berechnungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken. Auf Vascular (Gefäß) im Messungsmenü klicken und eine Messkategorie auswählen, wie z. B. Carotid (Halsschlagader). Eine Messerfassung wie Lt Subclav A (Unterschlüsselbeinarterie, links) auswählen. Ein Messelement auswählen, um die Messung zu starten.

  • Seite 56: Eburtshilfemessungen Und -Berechnungen

    4   G eburtshilfemessungen und -berechnungen Geburtshilfemessungen und -berechnungen sind im 2D-Modus (B/CFM/PDI/TDI), im M-Modus und im Spektral-Doppler-Modus (PW/CW) verfügbar.

  • Seite 57: Messungen Im 2D-Modus

    4 Geburtshilfemessungen und -berechnungen 4.1 Messungen im 2D-Modus Fetus: A/4 Left Collection Fetal Biometry Early Gest Long Bones Fetal Cranium Uterus Lt Ovary Umbilical Vein Lt Uterine Art Measuremenet Cereb Exit Abbildung 4-1 Geburtshilfemessungsmenü im 2D-Modus 4.1.1 Allgemeine Messungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im 2D-Modus drücken.
  • Seite 58 4 Geburtshilfemessungen und -berechnungen Messerfassung Messelement Messmethode Fetal Biometry (Fötale Einzelheiten sind Abschnitt 2.1.1.1 Biometrie) Zweipunktmessung zu entnehmen. ● Einzelheiten zur 2D-Kurvenmethode sind Abschnitt 2.1.2.1 Kurvenbereichsmessung zu entnehmen. ● Einzelheiten zur 2D-Ellipsenmethode sind Abschnitt 2.1.2.2 Ellipsenbereichsmessung zu entnehmen. Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen.
  • Seite 59 4 Geburtshilfemessungen und -berechnungen Messerfassung Messelement Messmethode Early Gest Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen. Einzelheiten sind folgendem Abschnitt zu entnehmen 2.1.1.1 Zweipunktmessung Long Bones Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen. Ulna Clav. Fetal Cranium Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen.

  • Seite 60: Messung Mehrerer Föten

    4 Geburtshilfemessungen und -berechnungen Messerfassung Messelement Messmethode Uterus Length (Länge) Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen. Height (Höhe) Width (Breite) Endo.Thickn. Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen. ● Einzelheiten zur 2D-Distanzmethode Cervix Length sind Abschnitt 2.1.1.1 (Cervix-Länge) Zweipunktmessung zu entnehmen. ●...

  • Seite 61: Efw

    4 Geburtshilfemessungen und -berechnungen HINWEIS: • Untersuchungen können höchstens für vier Föten gleichzeitig durchgeführt werden. • Nach dem Wechsel zum nächsten Fötus (z. B. von B/4 zu A/4), werden alle durchgeführten Messungen aufgezeichnet und im Bericht zu diesem Fötus aufgeführt. •...
  • Seite 62 4 Geburtshilfemessungen und -berechnungen ● Berechnet ab letztem Menstruationszyklus (Last Menstrual Period, LMP) Wenn das Datum auf dem Bildschirm New Patient (Neuer Patient) auf der Registerkarte OB (Geburtshilfe) auf LMP gesetzt wurde, berechnet das System automatisch EDD und GA und zeigt die Ergebnisse im Messbericht an. Die Formel wird unten angezeigt.

  • Seite 63: Afi

    4 Geburtshilfemessungen und -berechnungen 4.1.5 AFI Für den Fruchtwasserindex (Amniotic Fluid Index, AFI) sind vier Messungen erforderlich, um das tiefste Fruchtwasserdepot in den vier Quadranten der Gebärmutterhöhle zu berechnen. Dieser wird von der vertikalen Linie in der Mitte des Abdomens und der horizontalen Linie der Nabelschnur unterteilt.

  • Seite 64: M-Modus-Messungen

    4 Geburtshilfemessungen und -berechnungen 4.2 M-Modus-Messungen Fetus: A/4 Collection Generic Measurement Distance Slope Time %Sten(D) Exit Abbildung 4-2 Geburtshilfemessungsmenü im M-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im M-Modus drücken und auf OB (Geburtshilfe) im Messungsmenü...

  • Seite 65: Messungen Im Spektral-Doppler-Modus

    4 Geburtshilfemessungen und -berechnungen Messerfassung Messelement Messmethode Einzelheiten sind Abschnitt 2.2.6 Herzfrequenzmessung zu entnehmen. Atrial FHR 4.3 Messungen im Spektral-Doppler-Modus Left Fetus: A/4 Collection Umbilical Art Lt MCA Ductus Ven. Lt Uterine Art Lt Carotid Celiac.A. Ductus Art. Measurement PS, ED, RI, SD Auto Trace Manual Trace Exit...
  • Seite 66 4 Geburtshilfemessungen und -berechnungen Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken und auf OB (Geburtshilfe) im Messungsmenü klicken. Eine Messerfassung wie Umbilical Art auswählen. Ein Messelement auswählen, um die Messung zu starten. Messerfassung Messelement Messmethode Einzelheiten sind Abschnitt 2.4.8 Zeitmessung zu entnehmen.
  • Seite 67 4 Geburtshilfemessungen und -berechnungen Messerfassung Messelement Messmethode Ductus Ven. S (Ventricular Systole Peak Einzelheiten sind Abschnitt 2.4.1 Velocity) Geschwindigkeitsmessung zu entnehmen. D (Ventricular Diastole Peak Velocity) a (Lowest Velocity during Atrial Systole, Geringste Geschwindigkeit während der Vorhofsystole) PVIV (Peak Velocity Index Einzelheiten sind Abschnitt 2.4.5 Vein) S/D-Verhältnismessung zu entnehmen.

  • Seite 68: Ynäkologische Messungen Und Berechnungen

    5   G ynäkologische Messungen und Berechnungen Gynäkologische Messungen und Berechnungen sind im 2D-Modus (B/CFM/PDI/TDI), im M-Modus und im Spektral-Doppler-Modus (PW/CW) verfügbar.

  • Seite 69: Messungen Im 2D-Modus

    5 Gynäkologische Messungen und Berechnungen 5.1 Messungen im 2D-Modus Left Collection Uterus Lt Uterine Art. Lt Ovary Lt Follicle Fibroid Measurement Length Height Width Endo.Thickn. Cervix Length Exit Abbildung 5-1 Gynäkologisches Messungsmenü im 2D-Modus 5.1.1 Uterusmessung Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im 2D-Modus drücken.

  • Seite 70: Uterusarterienmessung

    5 Gynäkologische Messungen und Berechnungen Messelement Messmethode ● Einzelheiten zu 2D-Distanzmessmethoden sind 2.1.1.1 Cervix Length Zweipunktmessung zu entnehmen. (Cervix-Länge) ● Einzelheiten zur 2D-Kurvenmethode sind Abschnitt 2.1.1.2 Längenkurvenmessung zu entnehmen. 5.1.2 Uterusarterienmessung Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im 2D-Modus drücken.

  • Seite 71: Fibroidmessung

    5 Gynäkologische Messungen und Berechnungen − Bei der Methode 2D-Triple Dist (Dreifache 2D-Distanzmessung) drei Distanzmessungen durchführen. − Bei der Methode 2D-Ellipse+Dist (2D-Ellipse+Distanz) eine Ellipse+Distanzmessung durchführen. 5.1.5 Fibroidmessung Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im 2D-Modus drücken. Auf GYN ->...
  • Seite 72 5 Gynäkologische Messungen und Berechnungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im M-Modus drücken. Auf GYN -> Lt Ovarian Art. (Gynäkologie -> Eierstockarterie, links) im Messungsmenü klicken. Ein Messelement auswählen, um die Messung zu starten. Messerfassung Messelement Messmethode...

  • Seite 73: Messungen Im Spektral-Doppler-Modus

    5 Gynäkologische Messungen und Berechnungen 5.3 Messungen im Spektral-Doppler-Modus Left Collection Lt Ovarian Art. Lt Uterine Art. Vessel Measurement PS, ED, RI, SD Auto Trace Manual Trace Time Exit Abbildung 5-3 Gynäkologisches Messungsmenü im Spektral-Doppler-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken.
  • Seite 74 5 Gynäkologische Messungen und Berechnungen Messerfassung Messelement Messmethode Lt(Rt) Ovarian Art. Einzelheiten sind Abschnitt 2.4.1 (Eierstockarterie, links/ Geschwindigkeitsmessung zu entnehmen. rechts) Einzelheiten sind Abschnitt 2.4.3 Lt(Rt) Uterine Art. Widerstandsindexmessung zu entnehmen. (Uterusarterie, links/ Einzelheiten zur D-Kurvenmethode (M) sind rechts) Abschnitt 2.4.7 Manuelle Kurvenmessung zu Gefäß...
  • Seite 75 Diese Seite ist absichtlich leer.

  • Seite 76: Bdominale Messungen Und Berechnungen

    6   A bdominale Messungen und Berechnungen Abdominale Messungen und Berechnungen sind im 2D-Modus (B/CFM/PDI/TDI), im M-Modus und im Spektral-Doppler-Modus (PW/CW) verfügbar.

  • Seite 77: Messungen Im 2D-Modus

    6 Abdominale Messungen und Berechnungen 6.1 Messungen im 2D-Modus Abdomen Left Collection Liver Port.V. Gallbladder Pancreas Spleen Lt Kidney Lt Renal A Aorta Bladder Measurement Length Height Width Exit Abbildung 6-1 Abdominales Messungsmenü im 2D-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im 2D-Modus drücken.
  • Seite 78 6 Abdominale Messungen und Berechnungen Messerfassung Messelement Messmethode Port.V. Portal V.Diam. (Portal Einzelheiten sind folgendem V.-Durchmesser) Abschnitt zu entnehmen 2.1.1.1 Zweipunktmessung Flow Diam (Flow- Durchmesser) Gallenblase Length (Länge) Einzelheiten sind folgendem Abschnitt zu entnehmen 2.1.1.1 Width (Breite) Zweipunktmessung Wall (Wand) Brauchspeicheldrüse Duct.

  • Seite 79: M-Modus-Messungen

    6 Abdominale Messungen und Berechnungen 6.2 M-Modus-Messungen Abdomen Left Collection Lt Renal A Aorta Measurement Vessel Diam %Sten(D) Time Exit Abbildung 6-2 Abdominales Messungsmenü im M-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im M-Modus drücken. Auf Abdomen im Messungsmenü...

  • Seite 80: Messungen Im Spektral-Doppler-Modus

    6 Abdominale Messungen und Berechnungen 6.3 Messungen im Spektral-Doppler-Modus Abdomen Left Collection Lt Renal A Aorta Port.V. Measurement PS, ED, RI, SD Auto Trace Manual Trace Time Volume Flow Exit Abbildung 6-3 Abdominales Messungsmenü im Spektral-Doppler-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken.
  • Seite 81 6 Abdominale Messungen und Berechnungen Messerfassung Messelement Messmethode Lt(Rt) Renal A Aorta PS Einzelheiten sind Abschnitt 2.4.1 Geschwindigkeitsmessung zu entnehmen. Einzelheiten sind Abschnitt 2.4.3 Widerstandsindexmessung zu entnehmen. Einzelheiten sind Abschnitt 2.4.4 Pulsatilitätsindexmessung zu entnehmen. PS,ED,RI,SD Einzelheiten sind Abschnitt 2.4.3 Widerstandsindexmessung zu entnehmen.

  • Seite 82: Ardiologische Messungen Und Berechnungen

    7   K ardiologische Messungen und Berechnungen Kardiologische Messungen und Berechnungen sind im B-Modus, im Farbflussmodus, im M-Modus und im Spektral-Doppler-Modus (PW/CW) verfügbar.

  • Seite 83: Messungen Im B-Modus

    7 Kardiologische Messungen und Berechnungen 7.1 Messungen im B-Modus Cardiac Collection Dimension Volume LV Mass Measurement IVSd LVIDd LVPWd IVSs LVIDs LVPWs RVOT LVOT RVAWd RVIDd EPSS Exit Abbildung 7-1 Kardiologisches Messungsmenü im B-Modus 7.1.1 Linker Ventrikel Der linke Ventrikel kann mithilfe folgender Methoden im B-Modus beurteilt werden. ●...
  • Seite 84 7 Kardiologische Messungen und Berechnungen 7.1.1.1 Teichholz IVSTs IVSTd LVIDd LVIDs LVPWs LVPWd Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im B-Modus drücken. Auf Cardiac (Herz) im Messungsmenü klicken. Auf Dimensions (Abmessungen) -> IVSd oder auf Volume (Volumen) und ein Messelement unter Teichholz (LV) klicken, um die Messungen zu starten.
  • Seite 85 7 Kardiologische Messungen und Berechnungen Berechnungselement Beschreibung Formel Herzzeitvolumen (l/min) CO = SV×HR Herzindex CI = CO/BSA Ejektionsfraktion EF = SV/EDV Schlagindex SI = SV/BSA IVS% Interventrikuläre Septumdicke IVS%=(IVSs-IVSd)/IVSd in % LVPW% Linksventrikuläre LVPW%=(LVPWs- Hinterwanddicke in % LVPWd)/LVPWd IVS/LVPW Interventrikuläre Septum-/ Linksventrikuläre IVS/LVPW=IVSd/LVPWd Hinterwanddicke...
  • Seite 86 7 Kardiologische Messungen und Berechnungen Abbildung 7-3 I-th-Platte Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im B-Modus drücken. Auf Cardiac -> Volume (Herz -> Volumen) im Messungsmenü klicken. Ein Messelement unter Simp (LV) auswählen, um die Messung zu starten. Messelement Beschreibung Messmethode...
  • Seite 87 7 Kardiologische Messungen und Berechnungen Berechnungselement Beschreibung Formel CO (A4C) Herzzeitvolumen (l/min) CO(A4C) = SV(A4C)×HR CO (A2C) CO(A2C) = SV(A2C)×HR CO (BP) CO(BP) = SV(BP)×HR EF (A4C) Ejektionsfraktion EF(A4C) = SV(A4C)/EDV(A4C) EF (A2C) EF(A2C) = SV(A2C)/EDV(A2C) EF (BP) EF(BP) = SV(BP)/EDV(BP) SI (A4C) Schlagvolumenindex SI (A4C) = SV(A4C)/BSA...

  • Seite 88: Volumen Des Linken Vorhofs

    7 Kardiologische Messungen und Berechnungen Berechnungselement Beschreibung Formel Linksventrikuläres enddiastolisches Volumen EDV=(8/3)×(LVd-Fläche /(LVd-Länge×π)) (ml) Linksventrikuläres endsystolisches Volumen ESV=(8/3)×(LVs-Fläche /(LVs-Länge×π)) (ml) Schlagvolumen (ml) SV = EDV-ESV Herzzeitvolumen (l/min) CO = SV×HR Ejektionsfraktion EF = SV/EDV Schlagvolumenindex SI = SV/BSA Herzindex CI = CO/BSA 7.1.2 Volumen des linken Vorhofs Das Volumen des linken Vorhofs kann mithilfe der Simpson-Methode gemessen werden, bei der der apikale Vierkammerblick und der dazu orthogonal verlaufende apikale...

  • Seite 89: Volumen Des Rechten Vorhofs

    7 Kardiologische Messungen und Berechnungen Wenn Sie die Messungen nur teilweise abschließen, werden nur die abgeschlossenen Elemente berechnet. Berechnungselement Beschreibung Formel LA ESV(A4C)=(π/4)×h×∑(A4Cs×A4Cs) LA ESV (A4C) Endsystolisches Volumen des linken LA ESV(A2C)=(π/4)×h×∑(A2Cs×A2Cs) LA ESV (A2C) Vorhofs (ml) LA ESV(BP)=(π/4)×h×∑(A4Cs×A2Cs) LA ESV (BP) 7.1.3 Volumen des rechten Vorhofs Das Volumen des rechten Vorhofs kann mithilfe der Simpson-Methode gemessen werden, d.

  • Seite 90: Rechter Ventrikel

    7 Kardiologische Messungen und Berechnungen 7.1.4 Rechter Ventrikel Die Messungen der rechtsventrikulären enddiastolischen Vorderwanddicke (RVAWd) und des rechtsventrikulären endsystolischen Innendurchmessers (RVIDd) sind im B-Modus verfügbar. Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im B-Modus drücken. Auf Cardiac ->...

  • Seite 91: Aortenklappe

    7 Kardiologische Messungen und Berechnungen Diam Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im B-Modus drücken. Auf Cardiac -> Dimensions (Herz -> Abmessungen) im Messungsmenü klicken. Auf MV Diam (MV-Durchmesser), MCS, EPSS oder MVA klicken, um die Messung zu starten.

  • Seite 92: Durchmesser Der Hauptpulmonalarterie

    7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode Aortenklappen-Separation Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen. Aortenklappenöffnungsfläche Einzelheiten sind folgendem Abschnitt zu entnehmen 2.1.2.1 Kurvenbereichsmessung 7.1.9 Durchmesser der Hauptpulmonalarterie Die Messung des Durchmessers der Hauptpulmonalarterie (MPA) ist im B-Modus verfügbar. Befolgen Sie die folgenden Schritte zur Durchführung der Messung.

  • Seite 93: Flächen-Längen-Methode

    7 Kardiologische Messungen und Berechnungen 7.1.12.1 Cube Diese Messmethode berechnet die LV-Masse durch Messung von IVSd, LVIDd und LVPWd. Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im B-Modus drücken. Auf Cardiac -> LV Mass (Herz -> LV-Masse) im Messungsmenü klicken. Ein Messelement unter LVM(Cube) auswählen, um die Messungen nacheinander auszuführen.
  • Seite 94 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode LVAd Sa Ep Linksventrikulärer Epikard- Einzelheiten sind Abschnitt 2.1.2.1 Bereich auf Papillarmuskelebene Kurvenbereichsmessung zu an der Enddiastole in entnehmen. Kurzachsenansicht LVAd Sa En Linksventrikulärer Endokardialbereich auf Papillarmuskelebene an Enddiastole in Kurzachsenansicht LVLd Apical Länge der linksventrikulären Einzelheiten sind Abschnitt 2.1.1.1 Längsachse an Enddiastole in...
  • Seite 95 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode Große Halbachse vom größten Einzelheiten sind Abschnitt Nebenachsenradius zum Apex 2.1.1.1 Zweipunktmessung zu entnehmen. Gekürzte große Halbachse vom größten Einzelheiten sind Abschnitt Nebenachsenradius zur Mitralringebene 2.1.1.1 Zweipunktmessung zu entnehmen. Das System berechnet automatisch die LV-Masse mithilfe folgender Formel und zeigt das Ergebnis im Feld mit den Messergebnissen an.

  • Seite 96: Messungen Im Farbflussmodus

    7 Kardiologische Messungen und Berechnungen 7.2 Messungen im Farbflussmodus Cardiac Collection Dimension Volume LV Mass PISA Measurement PISA-MR MR Rad MR VTI PISA-MS MS Rad MS VTI PISA-AR AR Rad AR VTI PISA-TR TR Rad TR VTI PISA-PR PR Rad PR VTI Exit Abbildung 7-4 Kardiologisches Messungsmenü...
  • Seite 97 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode MR Rad Radius der Mitralklappenstenose Einzelheiten sind Abschnitt 2.1.1.1 Zweipunktmessung zu entnehmen. AR Rad Radius der Aortenklappenstenose TR Rad Radius der Trikuspidalklappenstenose MS Rad Radius der Mitralklappenstenose PR Rad Radius der Pulmonalklappenstenose HINWEIS: Um PISA-Ergebnisse zu erzielen, sollten Sie Messungen für den PISA-Radius an der Mitralklappe, Trikuspidalklappe, Aortenklappe und Pulmonalklappe im Farbflussmodus...

  • Seite 98: M-Modus-Messungen

    7 Kardiologische Messungen und Berechnungen 7.3 M-Modus-Messungen Cardiac Collection Dimension Time/Slope Volume LV Mass Measurement IVSd LVIDd LVPWd IVSs LVIDs LVPWs LVOT RVOT RVAWd RVIDd EPSS Exit Abbildung 7-5 Kardiologisches Messungsmenü im M-Modus In diesem Abschnitt werden ausschließlich die Messungen der linksventrikulären Evaluierung, der linksventrikulären Masse und des links-/rechtsventrikulären TEI-Index beschrieben.
  • Seite 99 7 Kardiologische Messungen und Berechnungen Messerfassung Messelement Beschreibung Messmethode Abmessungen RVOT Rechtsventrikulärer Einzelheiten sind Ausflusstrakt Abschnitt 2.2.1 Distanzmessung zu LVOT Linksventrikulärer Ausflusstrakt entnehmen. Aortenwurzel-Durchmesser Durchmesser des linken Vorhofs Aortenklappen-Separation Herzfrequenz – linksventrikulär Einzelheiten sind Abschnitt 2.2.6 Herzfrequenzmessung zu entnehmen. RVAWd Diastolische rechtsventrikuläre Einzelheiten sind Vorderwanddicke...

  • Seite 100: Bewertung Des Linken Ventrikels

    7 Kardiologische Messungen und Berechnungen 7.3.1 Bewertung des linken Ventrikels Der linke Ventrikel kann mithilfe folgender Methoden im M-Modus beurteilt werden. ● Cube ● Teichholz 7.3.1.1 Cube Bei dieser Messmethode wird das LV-Volumen näherungsweise durch Messung eines Cubes berechnet. LVID LVPW Befolgen Sie die folgenden Schritte zur Durchführung der Messung.
  • Seite 101 7 Kardiologische Messungen und Berechnungen Das System berechnet anhand der Messergebnisse automatisch die folgenden Elemente. Berechnungselement Beschreibung Formel Linksventrikuläres EDV=LVIDd3 enddiastolisches Volumen (ml) Linksventrikuläres ESV=LVIDds3 endsystolisches Volumen (ml) Schlagvolumen (ml) SV = EDV-ESV Herzzeitvolumen (l/min) CO = SV×HR Ejektionsfraktion EF = SV/EDV Schlagvolumenindex SI = SV/BSA Herzindex...
  • Seite 102 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode IVSd Diastolische interventrikuläre Einzelheiten sind Septumdicke Abschnitt 2.2.1 Distanzmessung zu LVIDd Linksventrikulärer entnehmen. Innendurchmesser, enddiastolisch LVPWd Diastolische linksventrikuläre Hinterwanddicke IVSs Systolische interventrikuläre Septumdicke LVIDs Linksventrikulärer Innendurchmesser, endsystolisch LVPWs Systolische linksventrikuläre Hinterwanddicke Das System berechnet anhand der Messergebnisse automatisch die folgenden Elemente. Berechnungselement Beschreibung Formel...

  • Seite 103: Berechnung Des Tei-Index

    7 Kardiologische Messungen und Berechnungen 7.3.1.3 Linksventrikuläre Masse Die linksventrikuläre Masse kann anhand der Messelemente IVSd, LVIDd und LVPWd im M-Modus beurteilt werden. Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im M-Modus drücken. Auf Cardiac ->...
  • Seite 104 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode MV C-O Dur (a) Öffnungs- und Schließzyklen der Einzelheiten sind Abschnitt Mitralklappe 2.2.5 Zeitmessung zu entnehmen. LVET (b) Linksventrikuläre Ejektionszeit TV C-O Dur (a) Öffnungs- und Schließzyklen der Trikuspidalklappe RVET (b) Rechtsventrikuläre Ejektionszeit Das System berechnet anhand der Messergebnisse automatisch die folgenden Elemente.

  • Seite 105: Messungen Im Spektral-Doppler-Modus

    7 Kardiologische Messungen und Berechnungen 7.4 Messungen im Spektral-Doppler-Modus Cardiac Collection Pulm-Hep Vein Measurement AVA (Vmax) LVOT LVOT Vmax AV Vmax AVA (VTI) LVOT LVOT VTI AV VTI AR VTI AR Vmax LVET LVPEP Exit Abbildung 7-6 Kardiologisches Messungsmenü im Spektral-Doppler-Modus 7.4.1 Aortenklappe Die Flussgeschwindigkeits-Messung zur Bestimmung der Aortenklappe kann mithilfe folgender Abbildung im Spektral-Doppler-Modus durchgeführt werden.
  • Seite 106 7 Kardiologische Messungen und Berechnungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken. Auf Cardiac -> AV (Herz -> AV) im Messungsmenü klicken. Ein Messelement auswählen, um die Messung zu starten. Messelement Beschreibung Messmethode...
  • Seite 107 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode ● LVOT-Messung im 2D/ AVA(VTI) LVOT Linksventrikulärer M-Modus durchführen. Ausflusstrakt Einzelheiten sind Abschnitt 7.1.6 Durchmesser LVOT VTI Geschwindigkeits- des links-/rechtsventrikulären Zeit-Integral im Ausflusstrakts oder linksventrikulären Abschnitt 7.3 M-Modus- Ausflusstrakt Messungen zu entnehmen. AV VTI Geschwindigkeits-Zeit- ●...
  • Seite 108 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode LVET Linksventrikuläre Einzelheiten sind Abschnitt 2.4.8 Ejektionszeit Zeitmessung zu entnehmen. LVPEP Linksventrikuläres Präejektionsintervall IVCT Linksventrikuläre isovolumetrische Kontraktionszeit IVRT Linksventrikuläre isovolumetrische Relaxationszeit AR DecT Dezelerationszeit der Aortenklappen- Regurgitation AR PHT Druckhalbwertszeit 1. Den Cursor mit dem der Aortenklappen- Trackball an die gewünschte Regurgitation...

  • Seite 109: Mitralklappe

    7 Kardiologische Messungen und Berechnungen 7.4.2 Mitralklappe Die Messungen der E-Wellen-Geschwindigkeit, A-Wellen-Geschwindigkeit, E-Wellen- Dauer, PHT-Dauer der A-Welle, die PISA für die Mitralklappe können mithilfe folgender Abbildung im Spektral-Doppler-Modus durchgeführt werden. EVEL AVEL EDUR ADUR Kurvenmessung der Geschwindigkeit in der Mitralklappe mithilfe folgender Abbildung durchführen.
  • Seite 110 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode MV E Dur E-Wellen-Dauer in der Einzelheiten sind Abschnitt 2.4.8 Mitralklappe Zeitmessung zu entnehmen. MV A Dur A-Wellen-Dauer in der Mitralklappe ● Den Cursor mit dem Trackball an MVA(PHT) Druckhalbwertszeit in der Mitralklappenöffnungsfläche die gewünschte Position bewegen und die Bestätigungstaste auf dem...
  • Seite 111 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode ● LVOT-Messung im 2D/M-Modus MVA(VTI) LVOT Linksventrikulärer durchführen. Einzelheiten sind Ausflusstrakt Abschnitt 7.1.6 Durchmesser des links-/rechtsventrikulären LVOT Geschwindigkeits-Zeit- Ausflusstrakts oder Abschnitt Integral im linksventrikulären 7.3 M-Modus-Messungen zu Ausflusstrakt entnehmen. ● LVOT VTI- und MV VTI- MV VTI Geschwindigkeits- Messungen im PW/CW-Modus...

  • Seite 112: Trikuspidalklappe

    7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode ● MR Rad-Messung im PISA-MR MR Rad Radius der Farbflussmodus durchführen. Mitralklappenstenose Einzelheiten sind Abschnitt 7.2 Messungen im Farbflussmodus zu entnehmen. MR VTI Geschwindigkeits-Zeit- ● MR VTI-Messung im PW/CW- Integral der Mitralklappen- Modus durchführen.
  • Seite 113 7 Kardiologische Messungen und Berechnungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken. Auf Cardiac -> TV (Herz -> TV) im Messungsmenü klicken. Ein Messelement auswählen, um die Messung durchzuführen. Messelement Beschreibung Messmethode...
  • Seite 114 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode RVSP TR Vmax Maximale Geschwindigkeit Einzelheiten sind folgendem der Trikuspidalklappen- Abschnitt zu entnehmen Regurgitation 2.4.1 Geschwindigkeitsmessung ● Auf RAP klicken und den Systolischer Druck im rechten gewünschten RAP-Wert in Vorhof das Popup-Dialogfeld manuell eingeben oder im Dialogfeld auswählen.

  • Seite 115: Pulmonal- Und Lebervenen

    7 Kardiologische Messungen und Berechnungen 7.4.4 Pulmonal- und Lebervenen Messungen der Werte „Pulm S Vel“, „Pulm A Vel“, „Pulm D Vel“, „Hep S Vel“, „Hep A Vel“ und „Hep D Vel“ sind im PW/CW-Modus verfügbar. Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken.

  • Seite 116: Pulmonalklappe

    7 Kardiologische Messungen und Berechnungen 7.4.5 Pulmonalklappe Die Flussgeschwindigkeits-Messung zur Bestimmung der Pulmonalklappe kann mithilfe folgender Abbildung im Spektral-Doppler-Modus durchgeführt werden. Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken. Auf Cardiac ->...
  • Seite 117 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode MPA Vmax Maximale Geschwindigkeit in Einzelheiten sind Abschnitt 2.4.1 der Hauptpulmonalarterie Geschwindigkeitsmessung zu entnehmen. RPA Vmax Maximale Geschwindigkeit in der rechten Pulmonalarterie LPA Vmax Maximale Geschwindigkeit in der linken Pulmonalarterie RVET Rechtsventrikuläre Einzelheiten sind Abschnitt 2.4.8 Ejektionszeit Zeitmessung zu entnehmen.
  • Seite 118 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode ● PR Rad-Messung im PISA-PR PR Rad Radius der Pulmonalklappenstenose Farbflussmodus durchführen. Einzelheiten sind Abschnitt 7.2 Messungen im Farbflussmodus PR VTI Geschwindigkeits-Zeit- zu entnehmen. Integral der Pulmonalklappen- ● PR VTI-Messung im PW/CW- Regurgitation Modus durchführen.
  • Seite 119 7 Kardiologische Messungen und Berechnungen Messelement Beschreibung Messmethode ● RVOT-Messung im 2D/ PVA(VTI) RVOT Rechtsventrikulärer M-Modus durchführen. Ausflusstrakt Einzelheiten sind Abschnitt 7.1.6 Durchmesser des RVOT Geschwindigkeits-Zeit- links-/rechtsventrikulären Integral im rechtsventrikulären Ausflusstrakts oder Abschnitt Ausflusstrakt 7.3 M-Modus-Messungen zu entnehmen. ● RVOT VTI- und PV VTI- PV VTI Geschwindigkeits-Zeit-Integral Messungen im PW/CW-Modus...

  • Seite 120: Mall-Parts-Messungen Und -Berechnungen

    8   S mall-Parts-Messungen und -berechnungen Small-Parts-Messungen und -Berechnungen sind im 2D-Modus (B/CFM/PDI/TDI), im M-Modus und im Spektral-Doppler-Modus (PW/CW) verfügbar.

  • Seite 121: Messungen Im 2D-Modus

    8 Small-Parts-Messungen und -berechnungen Applications Applications Abdomen Urology Vascular Cardiac Pediatrics Category Breast Thyroid Testicle Exit Abbildung 8-1 Small-Parts-Messungsmenü 8.1 Messungen im 2D-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im 2D-Modus drücken. Auf SMP im Messungsmenü...
  • Seite 122 8 Small-Parts-Messungen und -berechnungen Messkategorie Messerfassung Messelement Messmethode Breast (Brust) Lt(Rt) Lesion1 Nipple-Les. Dist Einzelheiten sind folgendem Abschnitt Skin-Les. Dist Lt(Rt) Lesion2 zu entnehmen 2.1.1.1 Length (Länge) Lt(Rt) Lesion3 Zweipunktmessung Width (Breite) Lt(Rt) Lesion4 Height (Höhe) Lt(Rt) Lesion5 Schilddrüse Lt(Rt) Thyroid Length (Länge) Einzelheiten sind folgendem Abschnitt...

  • Seite 123: M-Modus-Messungen

    8 Small-Parts-Messungen und -berechnungen 8.2 M-Modus-Messungen Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im M-Modus drücken. Auf SMP im Messungsmenü klicken und eine Messkategorie wie Breast (Brust) auswählen. Eine Messerfassung wie Vessel (Gefäß) auswählen. Ein Messelement auswählen, um die Messung zu starten.

  • Seite 124: Messungen Im Spektral-Doppler-Modus

    8 Small-Parts-Messungen und -berechnungen 8.3 Messungen im Spektral-Doppler-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken. Auf SMP im Messungsmenü klicken und eine Messkategorie wie Breast (Brust) auswählen. Eine Messerfassung wie Vessel (Gefäß) auswählen. Ein Messelement auswählen, um die Messung zu starten.
  • Seite 125 8 Small-Parts-Messungen und -berechnungen Messkategorie Messerfassung Messelement Messmethode ● Einzelheiten zur PS- und ED- Breast (Brust) Gefäß Methode sind Abschnitt 2.4.1 Geschwindigkeitsmessung zu Schilddrüse Lt(Rt) STA (Obere entnehmen. Schilddrüsenarterie, ● Einzelheiten zur RI- links (rechts)) PS,ED,RI,SD Methode sind Abschnitt 2.4.3 Lt(Rt) ITA (Untere Auto Trace Widerstandsindexmessung zu...

  • Seite 126: Rologische Messungen Und Berechnungen

    9   U rologische Messungen und Berechnungen Urologische Messungen und Berechnungen sind im 2D-Modus (B/CFM/PDI/TDI), im M-Modus und im Spektral-Doppler-Modus (PW/CW) verfügbar.

  • Seite 127: Messungen Im 2D-Modus

    9 Urologische Messungen und Berechnungen 9.1 Messungen im 2D-Modus Urology Left Collection Lt Kidney Lt Renal A Lt Suprarenal Bladder Prostate Lt Testicle Lt Vessel Measurement Length Height Width Renal Cortex Exit Abbildung 9-1 Urologisches Messungsmenü im 2D-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im 2D-Modus drücken.
  • Seite 128 9 Urologische Messungen und Berechnungen Messerfassung Messelement Messmethode Lt(Rt) Kidney (Niere, Length (Länge) Einzelheiten sind Abschnitt 2.1.1.1 links (rechts)) Zweipunktmessung zu entnehmen. Height (Höhe) Width (Breite) Nierenkortex Lt(Rt) Renal A Vessel Diam Einzelheiten sind Abschnitt 2.1.1.1 (Nierenarterie, links/ (Gefäßdurchmesser) Zweipunktmessung zu entnehmen. rechts) ●...

  • Seite 129: M-Modus-Messungen

    9 Urologische Messungen und Berechnungen 9.2 M-Modus-Messungen Urology Left Collection Lt Renal A Lt Vessel Measurement Vessel Diam %Sten(D) Time Exit Abbildung 9-2 Urologisches Messungsmenü im M-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im M-Modus drücken. Auf Urology (Urologie) im Messungsmenü...

  • Seite 130: Messungen Im Spektral-Doppler-Modus

    9 Urologische Messungen und Berechnungen 9.3 Messungen im Spektral-Doppler-Modus Urology Left Collection Lt Renal A Lt Vessel Measurement PS, ED, RI, SD Auto Trace Manual Trace Volume Flow Exit Abbildung 9-3 Urologisches Messungsmenü im Spektral-Doppler-Modus Befolgen Sie die folgenden Schritte zur Durchführung der Messung. Die Taste Calc (Berechnen) auf dem Bedienfeld im PW/CW-Modus drücken.
  • Seite 131 9 Urologische Messungen und Berechnungen Messerfassung Messelement Messmethode Lt(Rt) Renal A Einzelheiten sind Abschnitt 2.4.1 (Nierenarterie, links/ Geschwindigkeitsmessung zu entnehmen. rechts) Einzelheiten sind Abschnitt 2.4.3 Lt(Rt) Vessel (Gefäß, Widerstandsindexmessung zu entnehmen. links (rechts)) Einzelheiten sind Abschnitt 2.4.4 Pulsatilitätsindexmessung zu entnehmen. PS,ED,RI,SD Einzelheiten sind Abschnitt 2.4.3 Widerstandsindexmessung zu entnehmen.

  • Seite 132: Ädiatrische Messungen Und Berechnungen

    10   P ädiatrische Messungen und Berechnungen Pädiatrische Messungen und Berechnungen für Kleinkinderhüften sind im 2D-Modus (B/CFM/PDI/ TDI) verfügbar.

  • Seite 133: Hüftgelenkswinkel

    10 Pädiatrische Messungen und Berechnungen Pediatrics Left Collection Lt Hip Measurement Hip Angle Hip d-D Ratio Exit Abbildung 10-1 Pädiatrisches Messungsmenü 10.1 Hüftgelenkswinkel Der Hüftgelenkswinkel kann mithilfe folgender Methoden im 2D-Modus beurteilt werden. ● 2D-Semi Auto ● 2D-3Dist 10.1.1 2D-Semi Auto Befolgen Sie die folgenden Schritte zur Durchführung der Messung.

  • Seite 134: 3Dist

    10 Pädiatrische Messungen und Berechnungen Die zweite Linie an die gewünschte Position bewegen und den Knopf Angle (Winkel) drehen, um den gewünschten Winkel der zweiten Linie einzustellen. Zum Bestätigen die Bestätigungstaste drücken; die dritte gestrichelte Linie wird angezeigt. Die dritte Linie an die gewünschte Position bewegen und den Knopf Angle (Winkel) drehen, um den gewünschten Winkel einzustellen.
  • Seite 135 10 Pädiatrische Messungen und Berechnungen Auf Hip d-D Ratio (d-D-Verhältnis der Hüfte) klicken; eine gestrichelte Linie wird auf dem Bildschirm angezeigt. Die Linie mithilfe des Trackballs an die gewünschte Position bewegen und zum Bestätigen die Bestätigungstaste auf dem Bedienfeld drücken. Es wird dann eine zweite gestrichelte Linie angezeigt.

  • Seite 136: Essberichte

    1   M essberichte In den Messberichten sind alle Messergebnisse verzeichnet. Für alle Messungs- und Berechnungspakete wird ein individueller Messbericht erstellt.

  • Seite 137: Überprüfen Des Berichts

    11 Messberichte Der Messbericht kann Patientendaten, Messergebnisse, Diagnoseergebnisse etc. enthalten. Im System werden zwei Kategorien von Messberichten bereitgestellt. ● Allgemeiner Messbericht Es werden ausschließlich Patientendaten und individuelle Kommentare, jedoch keine Messergebnisse bereitgestellt. Sie können Kommentare im Bericht hinzufügen und ihn ausdrucken. ●...
  • Seite 138 11 Messberichte Measurement Report Patient Name: Referring.M.D: DOB: Age: Sonographer: Graph Patient ID:19700101_080300 Gravida: Para: Aborta: Ectopic: F.Anatomy LMP:01/01/1970 GA(LMP):0w0d EDD(LMP):10/08/1970 GA(AUA):14w0d EDD(AUA):07/02/1970 Calc.Compare EFW:BPD/HC/AC/FL(Hadlock4) Value:57.31g Range:±8.37g GA(EFW):11w6d Summary Image View SMP GYN Urology OB* Vascular Cardiac Prev.Save Parameter Value Method GA 2D Mode Dicom Send...

  • Seite 139: Überprüfen Eines Archivierten Berichts

    11 Messberichte ● Den gewünschten Bildgebungsmodus auf der rechten Seite des Bildschirms auswählen, um den jeweiligen Bericht zu überprüfen. Sie können im Geburtshilfebericht auch verschiedene Berichte zum Fötus überprüfen. ● Auf die Taste Dicom Send (DICOM senden) klicken, um den strukturierten Dicom- Bericht an den Dicom-Server zu senden.
  • Seite 140 11 Messberichte Graph Print Growth Bar BPD (Hadlock) Graph Single BPD(Hadlock) - 2SD/ 2SD Quad Fetus A EPW(Williams) Fetus B AC(Hadlock) HC(Hadlock) FL(Hadlock) CM(Nicolaides) [week] GA Reference: LMP Exit Abbildung 11-2 Fötale Wachstumskurve Auf Quad (Vierfach) klicken, um mehr als eine Wachstumskurve anzuzeigen. Den gewünschten Fötus auf der linken Seite des Bildschirms auswählen.

  • Seite 141: Wachstumsleiste

    11 Messberichte 11.2.2 Wachstumsleiste Die fötale Wachstumsleiste zeigt aktuelle Untersuchungsmessungen und den normalen Wachstumsbereich basierend auf dem Gestationsalter an. Befolgen Sie die folgenden Schritte, um die Wachstumsleiste anzuzeigen. Auf Graph -> Growth Bar (Graph -> Wachstumsleiste) auf dem Bildschirm OB Measurement Report (Geburtshilfemessbericht) klicken, um den folgenden Bildschirm aufzurufen.

  • Seite 142: Vergleich Von Föten

    11 Messberichte 11.2.3 Vergleich von Föten Auf Calc (Berechnen) klicken. Auf Compare (Berechnungsvergleich) auf dem Bildschirm OB Measurement Report (Geburtshilfemessbericht) klicken, um mehrere Föten anzuzeigen. Der Bericht für mehrere Föten erlaubt den Zugriff auf die Entwicklung mehrerer Föten. Wie in der folgenden Abbildung zu sehen ist werden für die Berechnung von AUA alle Messelemente für die gewünschten Föten herangezogen.

  • Seite 143: Anatomische Untersuchung

    11 Messberichte 11.2.4 Anatomische Untersuchung Die anatomische Untersuchung beinhaltet eine Checkliste, die angibt, welcher anatomische Bereich gescannt wurde sowie dessen Status. Befolgen Sie die folgenden Schritte, um die Beschreibungen des Fötus zu bearbeiten. Auf F. Anatomy (Anatomie des Fötus) auf dem Bildschirm OB Measurement Report (Geburtshilfemessbericht) klicken, um den Bildschirm Fetus Anatomy (Anatomie des Fötus) aufzurufen.

  • Seite 144: Anzeigen Einer Vorschau Und Drucken Des Berichts

    11 Messberichte 11.3 Anzeigen einer Vorschau und Drucken des Berichts 11.3.1 Allgemeiner/Anwendungsspezifischer Messbericht Sie können auf Prev. Auf Save (Vorschau und Speichern) auf dem Bildschirm Measurement Report (Messbericht) klicken, um eine Vorschau des Berichts anzuzeigen. OB Report Patient Information Patient Name: Lili Patient ID: 19700101_113957_110903 Exam Date: 01/01/1970 Sex: Female Accession#: 123...

  • Seite 145: Strukturierter Dicom-Bericht

    11 Messberichte ● Auf Print (Drucken) klicken oder die Taste Print (Drucken) auf dem Bedienfeld drücken, um den Bericht auszudrucken. ● Auf Exit (Beenden) klicken oder die Taste Esc auf dem Bedienfeld drücken um den Bildschirm zu verlassen und zum Bildschirm Measurement Report (Messbericht) zurückzukehren.

  • Seite 146: Anhang Abkürzungen Von Klinischen Mess- Und Berechnungselementen

    Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung %Sten(A) Flächenverringerung in % %Sten(D) Distanzverringerung in % Geringste Geschwindigkeit während der Vorhofsystole Große Halbachse vom größten Nebenachsenradius zum Apex A2Cd Enddiastole im Zweikammerblick A2Cs Endsystole im Zweikammerblick A4Cd Enddiastole im Vierkammerblick A4Cs Endsystole im Vierkammerblick Aa lateral...
  • Seite 147 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung AR Vmax Maximale Geschwindigkeit der Aortenklappen-Regurgitation AR VTI Geschwindigkeits-Zeit-Integral des Umkehrflusses in der Aortenklappe Art. Arterie Aortenklappen-Separation Durchschnittliches Ultraschallalter AV Vmax Maximale Geschwindigkeit über die Aortenklappe AV VTI Geschwindigkeits-Zeit-Integral in der Aortenklappe Aortenklappenöffnungsfläche AVA(VTI) Aortenklappenöffnungsfläche (Geschwindigkeits-Zeit-Integral)
  • Seite 148 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Ceph V Vena cephalica Cereb Kleinhirndurchmesser Cephalischer Index Herzindex Clav. Schlüsselbein Cisterna Magna Herzzeitvolumen Gemeinsame Com Fem A Gemeinsame Oberschenkelarterie (lat. Arteria femoralis communis) Com Fem V Gemeinsame Oberschenkelvene (lat. Vena femoralis communis) Com Iliac A Gemeinsame Beckenarterie (lat.
  • Seite 149 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung E/E'(lateral) Maximale E-Wellen-Geschwindigkeit in der Mitralklappe zur frühdiastolischen lateralen Bewegung der Mitralklappe Ea lateral Frühdiastolische laterale Bewegung der Mitralklappe Ea Medial Frühdiastolische mediale Bewegung der Mitralklappe Ea/Aa(Medial) Frühdiastolische mediale Bewegung der Mitralklappe zur spätsystolischen medialen Bewegung des Vorhofs Äußere Halsschlagader Ectopic...
  • Seite 150 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Gestationsalter Gallenblase Gallenblase Wachstumsperzentile Gravida Anzahl der Schwangerschaften Fruchtblase GSV (Calf) Große Rosenvene (Wade) GSV (Thigh) Große Rosenvene (Oberschenkel) Abkürzung Beschreibung Kopfumfang Gehirnhälfte Hep A Dur A-Wellen-Dauer in der Lebervene Hep A Vel A-Wellen-Flussgeschwindigkeit in der Lebervene Hep D Vel D-Wellen-Flussgeschwindigkeit in der Lebervene...
  • Seite 151 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Innom V Vena brachiocephalica Innere Int Iliac A Innere Beckenarterie Int Iliac V Innere Beckenvene Int Jugular V Innere Drosselvene (lat. Vena jugularis interna) Intraokularer Druck Untere Schilddrüsenarterie (lat. Arteria thyroidea inferior) Untere Hohlvene IVCT Linksventrikuläre isovolumetrische Kontraktionszeit...
  • Seite 152 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Links LV TEI Linksventrikulärer TEI-Index LVAd Sa En Linksventrikulärer Endokardialbereich auf Papillarmuskelebene an Enddiastole in Kurzachsenansicht LVAd Sa Ep Linksventrikulärer Epikard-Bereich auf Papillarmuskelebene an der Enddiastole in Kurzachsenansicht Linksventrikulärer Durchmesser an der Enddiastole LVET Linksventrikuläre Ejektionszeit LVIDd...
  • Seite 153 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Durchmesser der Hauptpulmonalklappe MPA Vmax Maximale Geschwindigkeit in der Hauptpulmonalklappe MR dP/dt Mitralklappen-Regurgitation dP/dt abgeleitet von der Geschwindigkeit der Mitralklappen-Regurgitation MR ERO Effektive Regurgitationsöffnung der Mitralklappe MR Flow Rate Maximales momentanes Durchflussvolumen MR Rad Radius der Mitralklappenstenose MR Vmax...
  • Seite 154 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Nackenfalte Nipple-Les. D Nipple-Lesion Distance Nackentransparenz Abkürzung Beschreibung Okzipital-Frontal-Durchmesser Abkürzung Beschreibung PAEDP Enddiastolischer pulmonalarterieller Druck Brauchspeicheldrüse Brauchspeicheldrüse Para Anzahl der Lebendgeburten Peron A Wadenbeinschlagader (lat. Arteria peronea) Peron V Wadenbeinvene (lat. Vena fibularis) Tiefe Oberschenkelarterie (lat.
  • Seite 155 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung PR VTI Geschwindigkeits-Zeit-Integral der Pulmonalklappen- Regurgitation PR-Intervall Prof Profunda Prostata Prostata Prox Proximal Systolische Maximalgeschwindigkeit Pulm A Dur A-Wellen-Dauer in der Pulmonalvene Pulm A Vel A-Wellen-Flussgeschwindigkeit in der Pulmonalvene Pulm D Vel D-Wellen-Flussgeschwindigkeit in der Pulmonalvene Pulm D VTI Geschwindigkeits-Zeit-Integral der D-Welle in der...
  • Seite 156 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Ratio(D) Verhältnis(Distanz) Renal A Nierenarterie (lat. Arteria renalis) (Nierenarterie) Nierenkortex Nierenkortex Resistance-Index RPA Vmax Maximale Geschwindigkeit in der rechten Pulmonalarterie Rechts RV TEI Rechtsventrikulärer TEI-Index RVAWd Diastolische rechtsventrikuläre Vorderwanddicke RVET Rechtsventrikuläre Ejektionszeit RVIDd Rechtsventrikulärer Innendurchmesser, enddiastolisch RVOT...
  • Seite 157 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung Skin-Les. D Distanz Haut-Läsion Obere Eingeweidearterie (lat. Arteria mesenterica superior) Milz Milz Obere Schilddrüsenarterie Subclav A Schlüsselbeinarterie (lat. Arteria subclavia) Subclav V Schlüsselbeinvene (lat. Vena subclavia) Obere Oberflächliche Sup Palm A Oberflächliche Hohlhandarterie Sup.
  • Seite 158 Anhang Abkürzungen von klinischen Mess- und Berechnungselementen Abkürzung Beschreibung TV Diam Durchmesser der Trikuspidalklappe (TV-Durchmesser) TV E Vel Maximale E-Wellen-Geschwindigkeit in der Trikuspidalklappe TV E/A E/A-Verhältnis der Trikuspidalklappe TV Vmax Maximale Geschwindigkeit über die Trikuspidalklappe TV VTI Geschwindigkeits-Zeit-Integral der Trikuspidalklappe Abkürzung Beschreibung UE Art...
  • Seite 159 SonidoSmart Pro Gebrauchsanweisung Vertrieb: Zimmer MedizinSysteme GmbH Junkersstraße 9 89231 Neu-Ulm, Deutschland Tel. 07 31. 97 61-0 Fax 07 31. 97 61-118 info@zimmer.de www.zimmer.de P/N: 4710-03112X01...

Diese Anleitung auch für:

E3 pro

Inhaltsverzeichnis
