Wenn der Anzeigemodus bestätigt ist, Tippen Sie das Symbol auf dem Touchscreen an,
wie in Abb. D-7 zu sehen, um die gewünschte Schicht auszuwählen oder zu aktivieren. A
ist für Schicht A, B für Schicht B, C für Schicht C und VR für Volumenbild.
Die Anzeige-Modi umfassen:
a) A-/B-/C-/VR-Modus (wie in Abb. D-8 zu sehen), was die Quad-Fenster-Anzeige ist.
Der A-/B-/C-/VR-Modus besteht aus vier Bereichen, nämlich aus 3 Schichtbildern der drei
Schichten A/B/C und einem Volumenbild.
Das
in der Mitte des Bildschirms gibt an, dass vier Bilder A, B, C, VR angezeigt
werden, und die Farbe Grün gibt an, dass VR das derzeit aktivierte Bild ist.
(a)
(b)

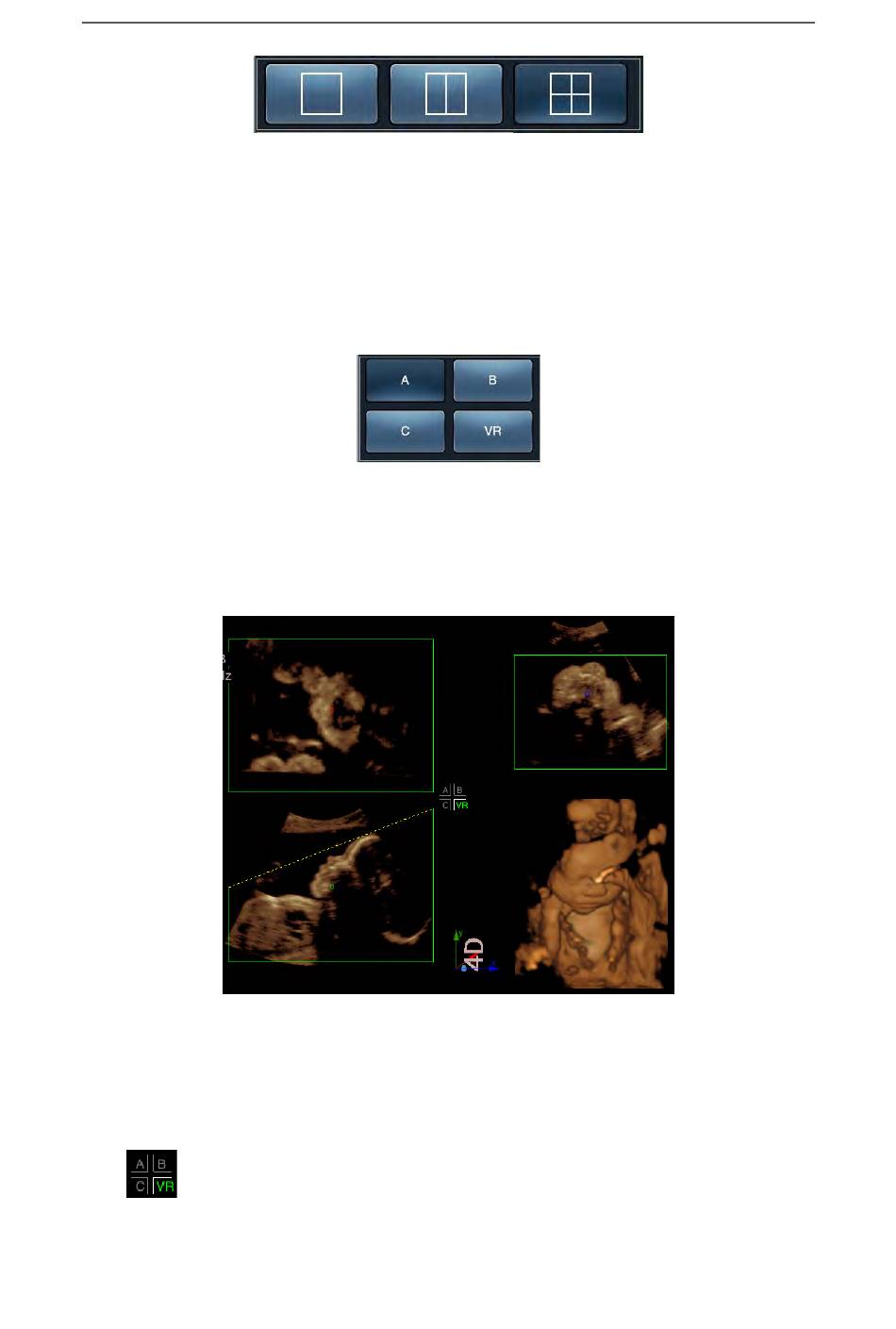

Fig.D-6 Bildanzeige-Modus
Fig.D-7
Anzeigeschichten
Fig.D-8
A-/B-/C-/VR-Modus
D-6
Anleitung für 4D Pro Imaging
(c)
