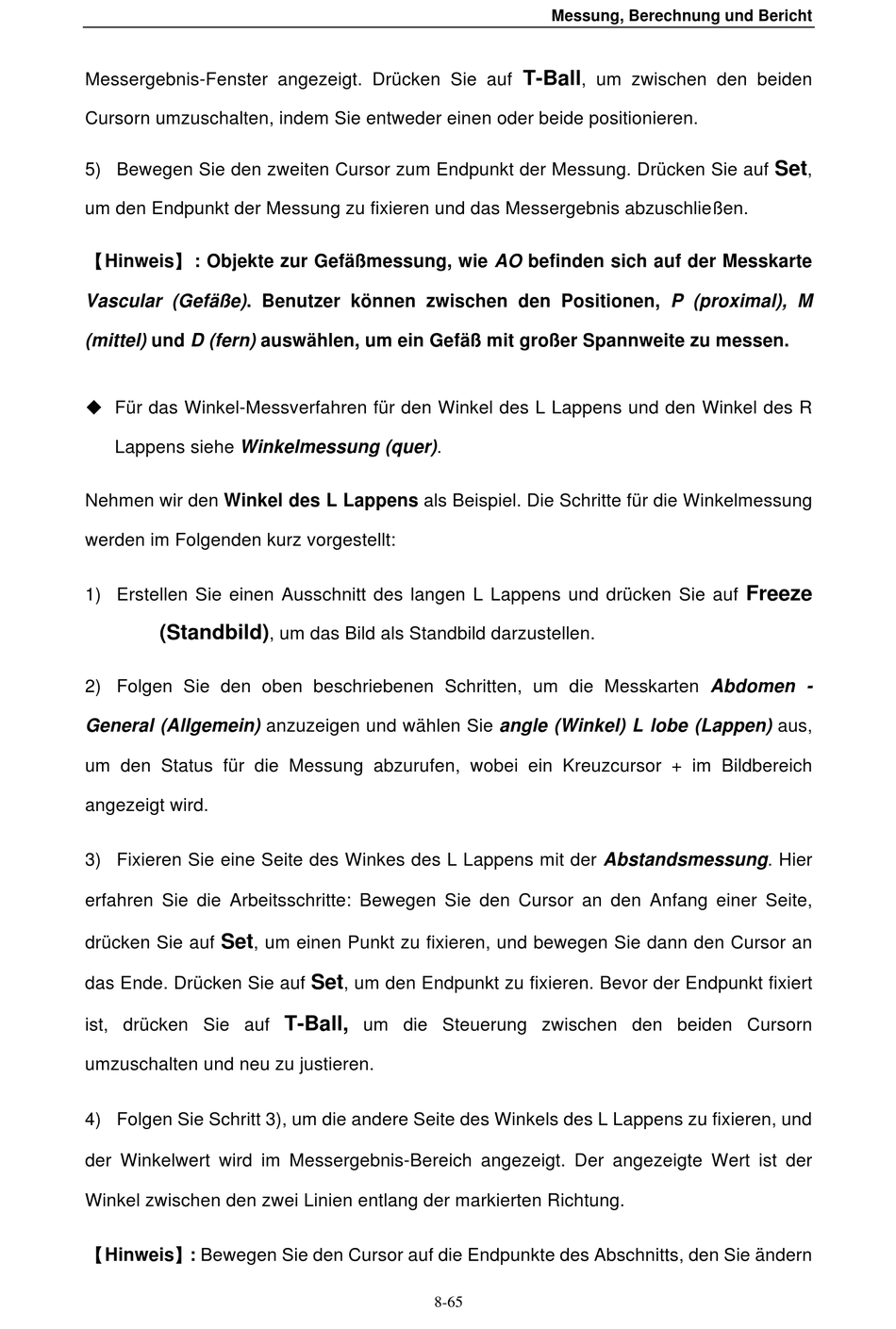

Messung, Berechnung und Bericht
T-Ball
Messergebnis-Fenster angezeigt. Drücken Sie auf
, um zwischen den beiden
Cursorn umzuschalten, indem Sie entweder einen oder beide positionieren.
Set
5) Bewegen Sie den zweiten Cursor zum Endpunkt der Messung. Drücken Sie auf
,
um den Endpunkt der Messung zu fixieren und das Messergebnis abzuschließen.
【 Hinweis】 : Objekte zur Gefäßmessung, wie AO befinden sich auf der Messkarte
Vascular (Gefäße). Benutzer können zwischen den Positionen, P (proximal), M
(mittel) und D (fern) auswählen, um ein Gefäß mit großer Spannweite zu messen.
! Für das Winkel-Messverfahren für den Winkel des L Lappens und den Winkel des R
Lappens siehe Winkelmessung (quer).
Nehmen wir den Winkel des L Lappens als Beispiel. Die Schritte für die Winkelmessung
werden im Folgenden kurz vorgestellt:
Freeze
1) Erstellen Sie einen Ausschnitt des langen L Lappens und drücken Sie auf
(Standbild)
, um das Bild als Standbild darzustellen.
2) Folgen Sie den oben beschriebenen Schritten, um die Messkarten Abdomen -
General (Allgemein) anzuzeigen und wählen Sie angle (Winkel) L lobe (Lappen) aus,
um den Status für die Messung abzurufen, wobei ein Kreuzcursor + im Bildbereich
angezeigt wird.
3) Fixieren Sie eine Seite des Winkes des L Lappens mit der Abstandsmessung. Hier
erfahren Sie die Arbeitsschritte: Bewegen Sie den Cursor an den Anfang einer Seite,
Set
drücken Sie auf
, um einen Punkt zu fixieren, und bewegen Sie dann den Cursor an
Set
das Ende. Drücken Sie auf
, um den Endpunkt zu fixieren. Bevor der Endpunkt fixiert
T-Ball,
ist, drücken Sie auf
um die Steuerung zwischen den beiden Cursorn
umzuschalten und neu zu justieren.
4) Folgen Sie Schritt 3), um die andere Seite des Winkels des L Lappens zu fixieren, und
der Winkelwert wird im Messergebnis-Bereich angezeigt. Der angezeigte Wert ist der
Winkel zwischen den zwei Linien entlang der markierten Richtung.
【 Hinweis】: Bewegen Sie den Cursor auf die Endpunkte des Abschnitts, den Sie ändern
8-65
