Zimmer SonoSys Touch Gebrauchsanweisung Seite 300

8.3.9.4 Biplane Dicks
Diese Messung ist die Kombination aus Simpson A4C und Simpson A2C durch Messung
der Herzinnenhaut in der Diastole und Systole eines Ausschnitts mit vier Kammern und in
der Diastole und Systole eines Ausschnitts mit zwei Kammern, um die linksventrikuläre
Funktion zu berechnen. Klicken Sie auf die Messkarte Biplane Dicks, um die
Messelemente anzuzeigen. Die Touchscreen-Anzeige ist, wie in Abb. 8-75 zu sehen. Die
Menüart, die auf dem Bildschirm angezeigt wird, ist in Abb. 8-76 zu sehen.

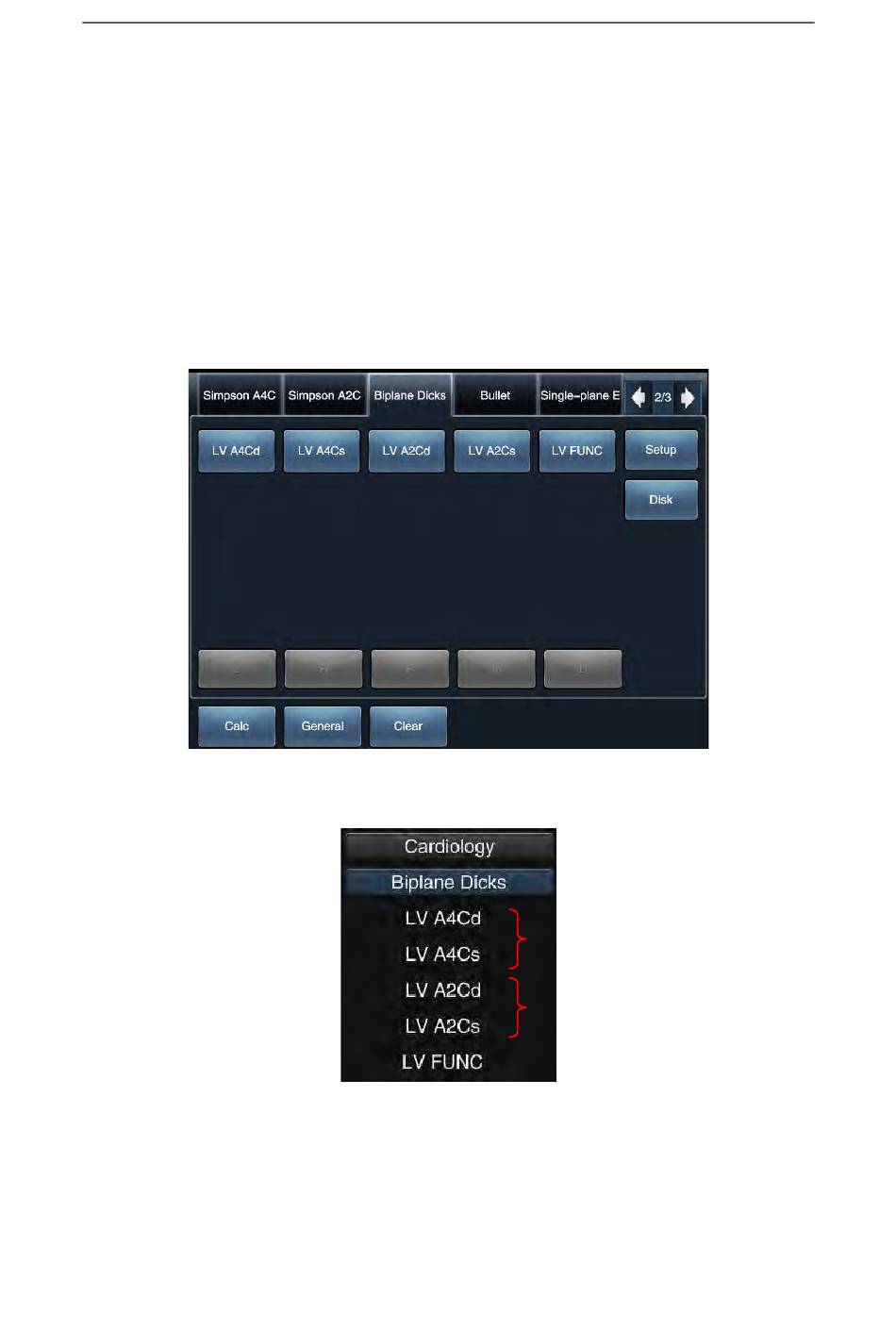

Fig. 8-75 Biplane Dicks-Messelemente (Touchscreen)
Fig. 8-76 Biplane Dicks-Messelemente (Bildschirm)
Messung, Berechnung und Bericht
Messelemente-Ausschnitt
mit vier Kammern
Ausschnitt
Kammern
Messelemente
8-109
mit zwei
