Vorstellung der Komponenten
Fig.3-5 Anheben des Bedienfelds

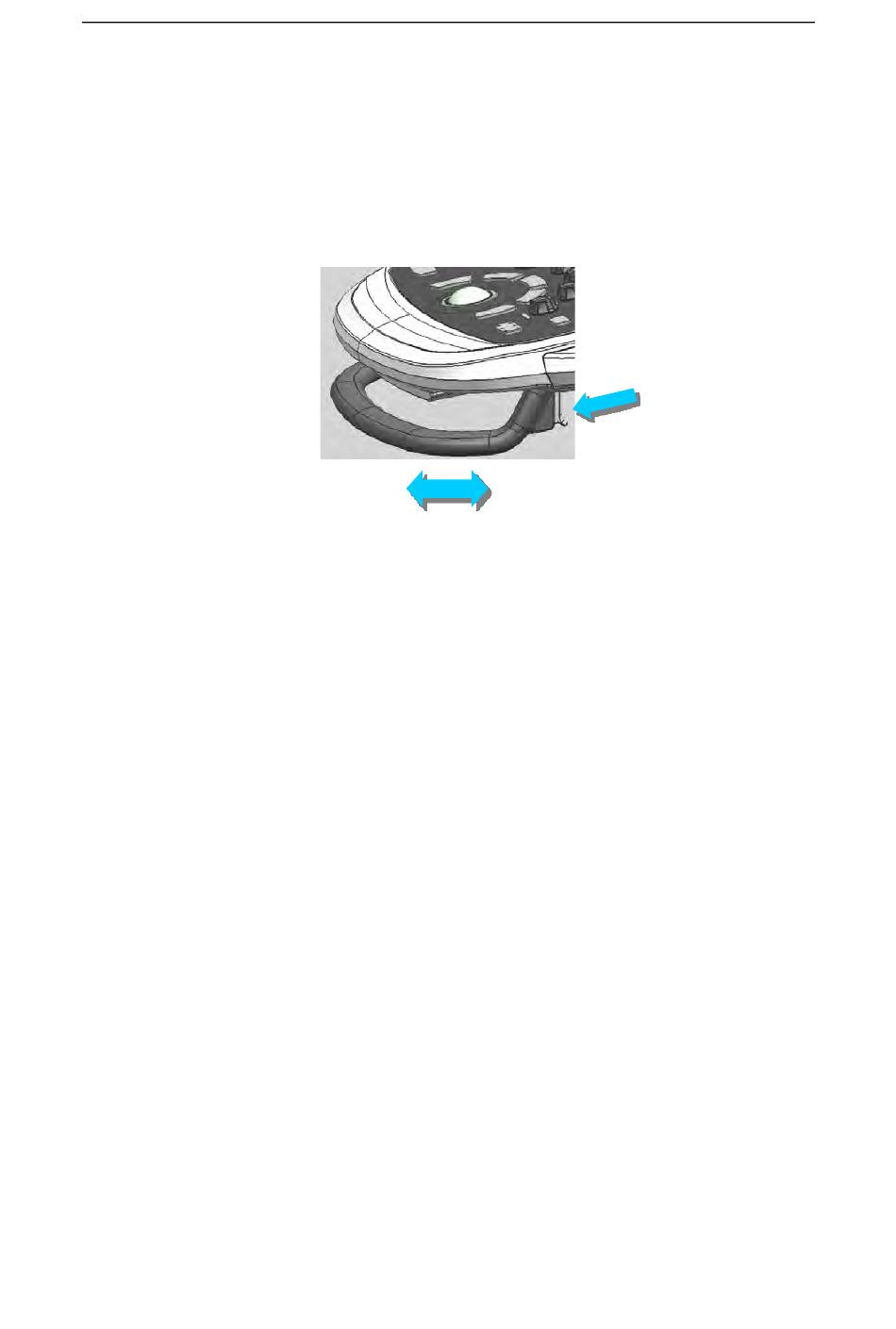

2) Schwenken des Bedienfelds
Halten Sie den Griff auf der linken Seite des Bedienfelds innen fest, um es nach links oder
rechts in eine geeignete Position zu schwenken. Wenn das Bedienfeld in eine geeignete
Position geschwenkt ist, lassen Sie den Griff los, und der Schwenkmechanismus wird
automatisch gesperrt. Siehe Abb. 3-6.
Fig.3-6 Schwenken des Bedienfelds
3.2.4.2 Aufbau des Bedienfelds
Das Bedienfeld besteht aus einem Trackball, Tasten/Schaltflächen, Drehknöpfen,
Kippschaltern und einem Touchscreen und steuert verschiedene Funktionen des
Systems, wie zum Beispiel Auswahl der Sonden, Wechsel des Bildgebungsmodus sowie
Einstellen von TGC, Tiefe und anderen Parametern. Siehe Abb. 3-7 für das Layout des
Bedienfelds und Tabelle 3-1 für die Funktionen der Steuereinheiten.
3-6
