Anleitung für die 3D-Bildgebung

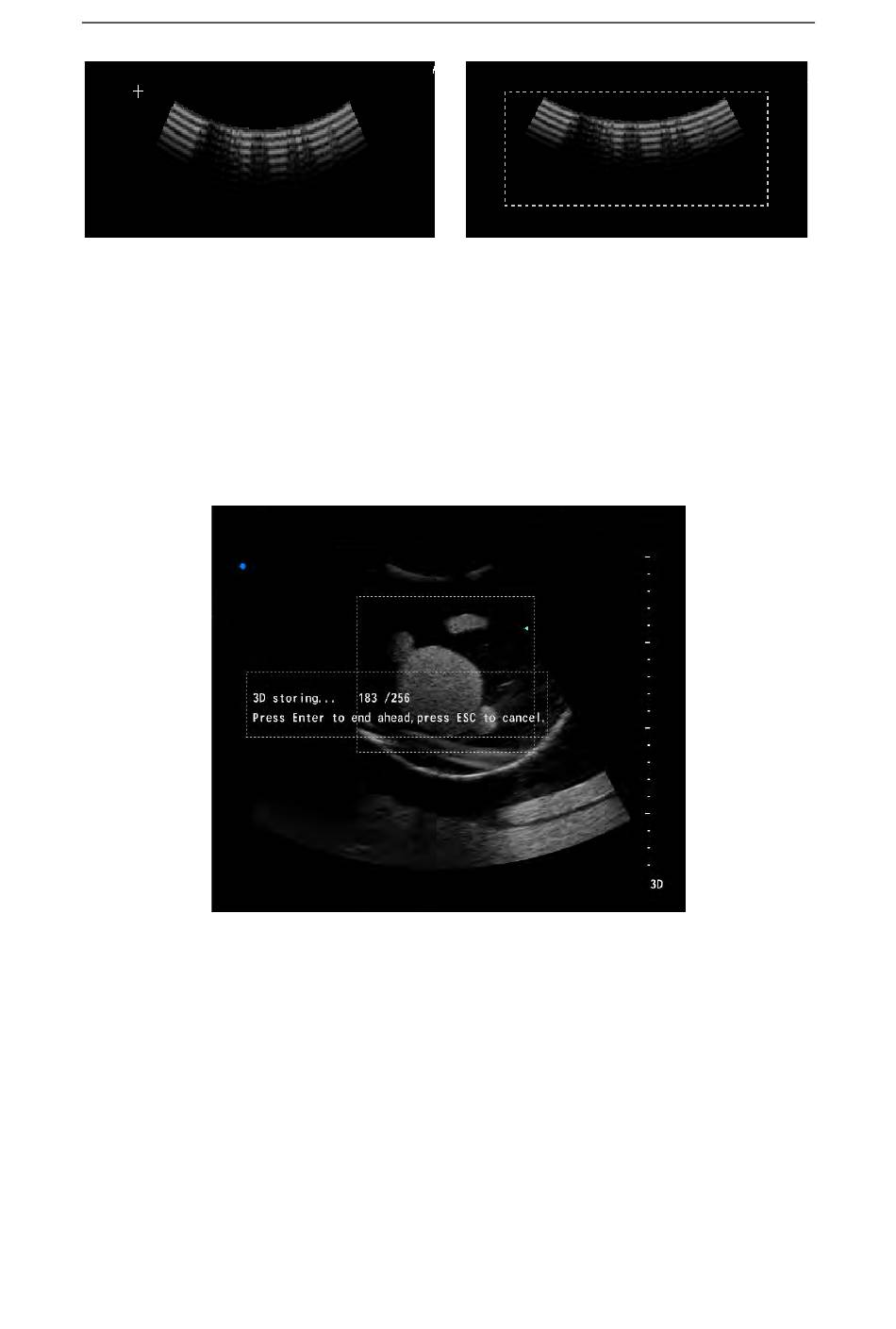

Fig. I-2 Auswahl des Bereichs für die Bildgebung
Set
Drücken Sie erneut auf die
-Taste. Dann können Sie basierend auf dem
Ultraschallbild im ausgewählten Bereich ein 3D-Bild wiedergeben. Die Bildschirmanzeige
Set
ist in Abb. I-3 zu sehen. Drücken Sie auf die
-Taste, um die 3D-Wiedergabe
Esc
abzuschließen. Zum Verlassen des Wiedergabevorgangs drücken Sie die Taste
.
Nun wird ein 3D-Bild wiedergegeben. Dann können Sie Bildgebungsparameter einstellen.
Fig. I-3 Aufnahme von Bildern im ROI-Bereich
I.2 Bildverarbeitung
I.2.1 Skalen-Einstellungen
Nach Eingabe des 3D-Bildgebungsmodus stellen Sie die Werte von X, Y und Z ein, die
den physischen Abständen jedes Pixels auf dem 3D-Bild in Richtung der Länge, Breite
und Höhe entsprechen. Nur der Wert für Z ist einstellbar, die Werte für X und Y werden
automatisch von der 2D-Ultraschall-Software übernommen. Siehe Abb. I-4.
I-2
