4) Das Flächenverhältnis wird automatisch berechnet, und die Ergebnisse der beiden
Flächen und das Flächenverhältnis in der Tracing-Methode werden im Ergebnisfenster
angezeigt.

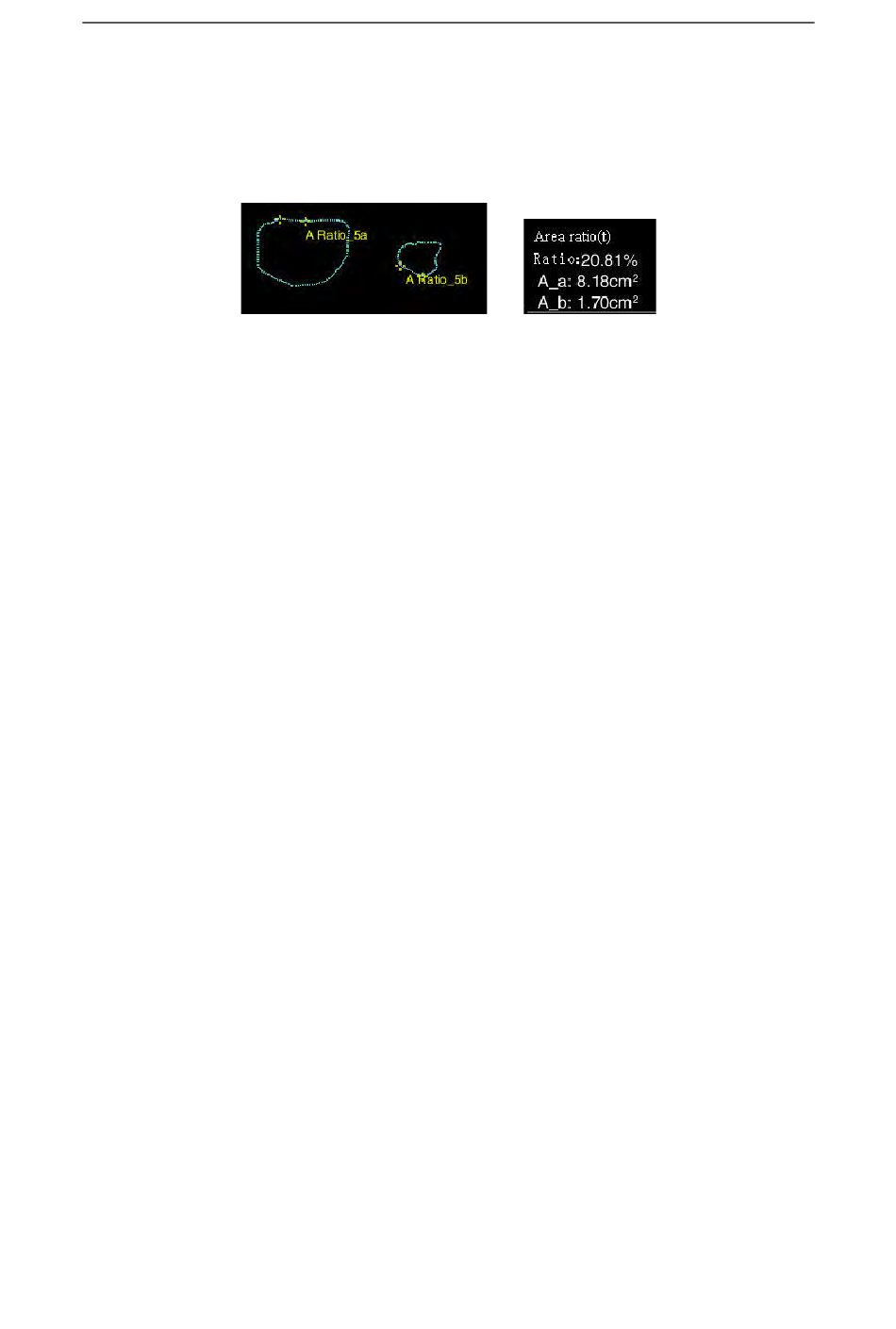

Fig. 8-22 Messung des Flächenverhältnisses (t)
8.2.1.19 Flächenverhältnis (e)
Bitte folgen Sie dem Messverfahren für das Area ratio (Flächenverhältnis) (t), bei dem die
Messmethode Tracing statt Ellipse ist.
8.2.1.20 %Area Redu (t)
Messung:
1) Drücken Sie im Status B-Modus-Bildgebung auf
Tippen Sie auf General (Allgemein) auf dem unteren Bildschirmrand und wählen Sie %
Area redu (t), um den Status Messung von % Area redu (t) abzurufen, wobei ein
Kreuzcursor + im Bildbereich angezeigt wird.
【 Hinweis】: Verfahren für das Messmenü auf dem Bildschirm: Bewegen Sie den Cursor
über die Berechnungssoftware und drücken Sie auf
über General (Allgemein) und drücken Sie auf
2)
Folgen Sie der Vorgehensweise bei der Trace-Messung (siehe 8.2.1.5 für
Anweisungen), um die Außenmessung eines umrissenen Bereichs durchzuführen.
3)
Folgen Sie der Vorgehensweise bei der Trace-Messung (siehe 8.2.1.5 für
Anweisungen), um die Innenmessung eines umrissenen Bereichs durchzuführen.
4) Das Flächenverhältnis wird automatisch berechnet, und die Ergebnisse der beiden
Flächen und das Verhältnis der Flächenreduzierung in der Tracing-Methode werden im
Ergebnisfenster angezeigt.
Messung, Berechnung und Bericht
Calc
, um das Menü zu öffnen.
Set
. Bewegen Sie den Cursor weiter
Set
. Wählen Sie dann %Area Redu (t).
8-24
