SEG Electronics GmbH Handbuch MRG3

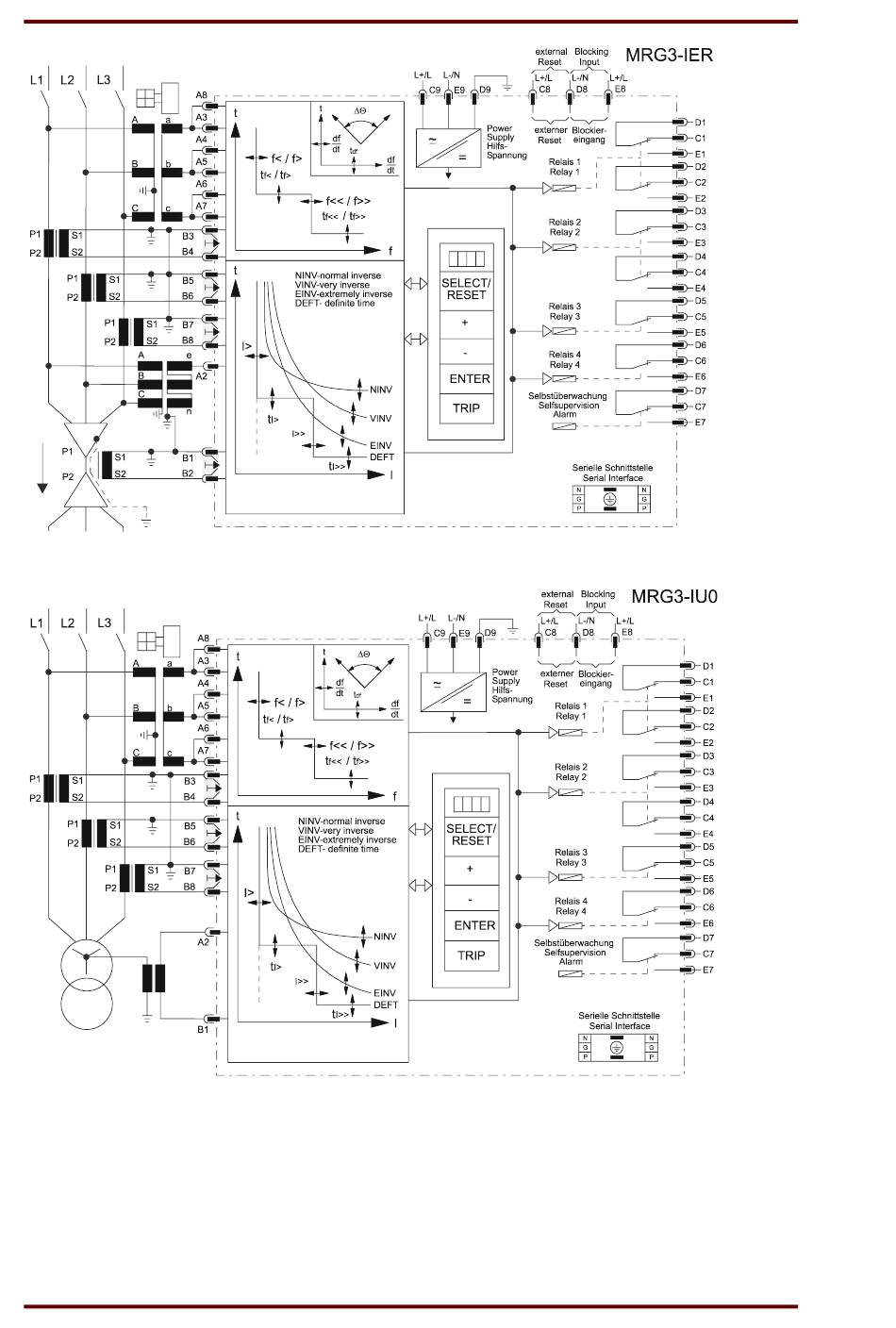

Abbildung 3.5: Anschlussbild mit Überstromzeitschutz und Erdschlussrichtungserfassung
Abbildung 3.6: Anschlussbild mit Überstromzeitschutz und Erfassung der Verlagerungsspannung
Für die Gerätevariante mit Erdschlussrichtungsbestimmung (ER-Gerätetyp) kann die
Verlagerungsspannung U0 im Sekundärkreis der Spannungswandler intern gebildet werden. Das
Gerät ist dann wie im Kapitel 3.1.8 beschrieben, zu kodieren. Somit ist die Verschaltung der
Spannungswandler in Sternschaltung unbedingt erforderlich. Für die Ermittlung der
Verlagerungsspannung aus der offenen Dreieckswicklung kann der Spannungswandler direkt an
B1 und A2 angeschlossen werden. Der Anschluss der Spannungswandler in
isolierten/kompensierten Netzen ist dem Kapitel 4.7.3 zu entnehmen.
10 DOK-TD-MRG3, Rev. D
