Die Systemzyklusuhren des SPS-Programms müssen mit der PROFINET
falls Daten verloren gehen können und die Leistung beeinträchtigt wird.

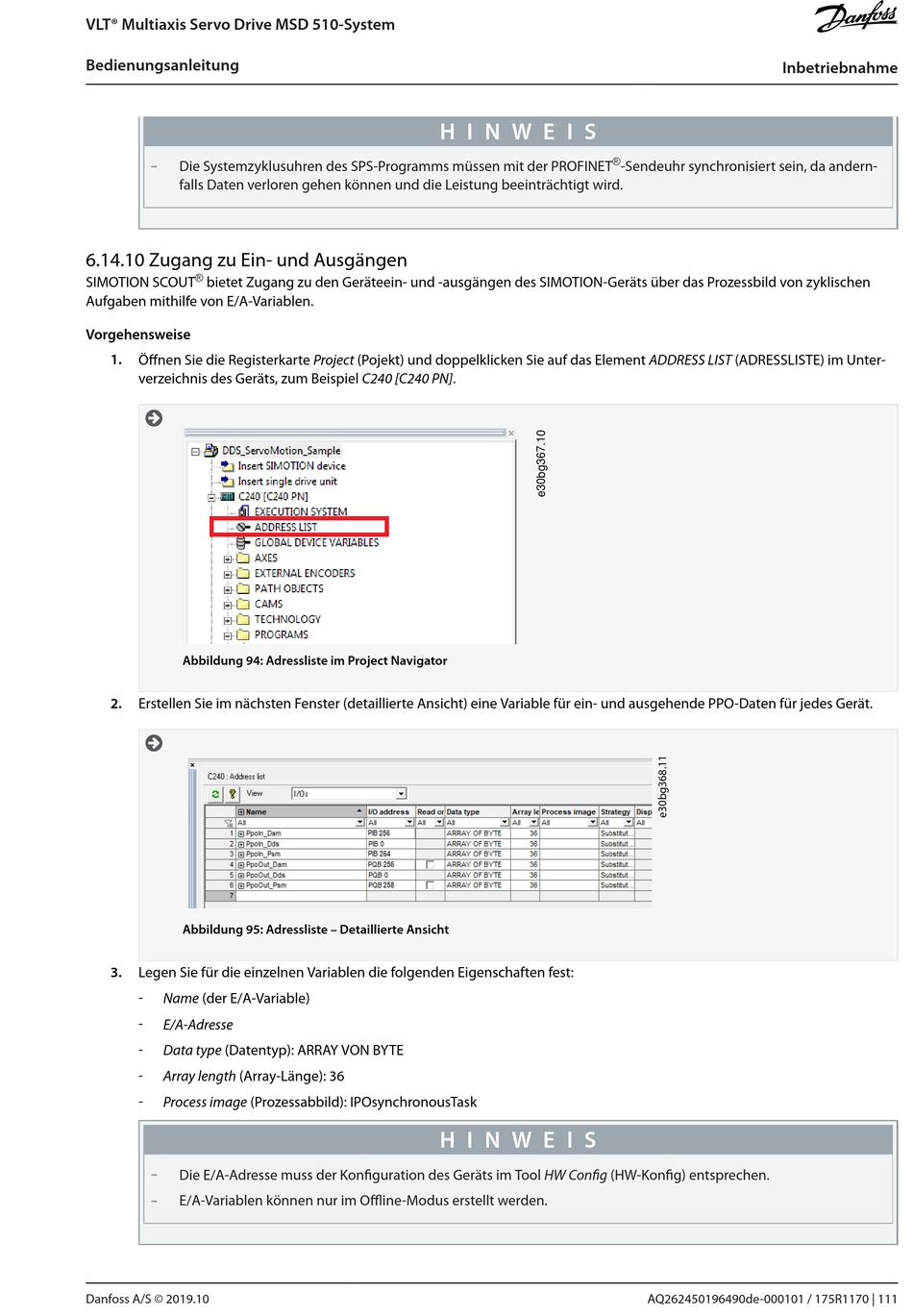

6.14.10 Zugang zu Ein- und Ausgängen
®
SIMOTION SCOUT bietet Zugang zu den Geräteein- und -ausgängen des SIMOTION-Geräts über das Prozessbild von zyklischen
Aufgaben mithilfe von E/A-Variablen.
Vorgehensweise
1.
Öffnen Sie die Registerkarte Project (Pojekt) und doppelklicken Sie auf das Element ADDRESS LIST (ADRESSLISTE) im Unter-
verzeichnis des Geräts, zum Beispiel C240 [C240 PN].

Abbildung 94: Adressliste im Project Navigator
2. Erstellen Sie im nächsten Fenster (detaillierte Ansicht) eine Variable für ein- und ausgehende PPO-Daten für jedes Gerät.

Abbildung 95: Adressliste – Detaillierte Ansicht
3. Legen Sie für die einzelnen Variablen die folgenden Eigenschaften fest:
- Name (der E/A-Variable)
- E/A-Adresse
-
Data type (Datentyp): ARRAY VON BYTE
- Array length (Array-Länge): 36
- Process image (Prozessabbild): IPOsynchronousTask
-
Die E/A-Adresse muss der Konfiguration des Geräts im Tool HW Config (HW-Konfig) entsprechen.
-
E/A-Variablen können nur im Offline-Modus erstellt werden.
Danfoss A/S © 2019.10
H I N W E I S
®
H I N W E I S
Inbetriebnahme
-Sendeuhr synchronisiert sein, da andern-
AQ262450196490de-000101 / 175R1170 | 111
