Bedienungsanleitung
VLT® Extended Relay Card MCB 113

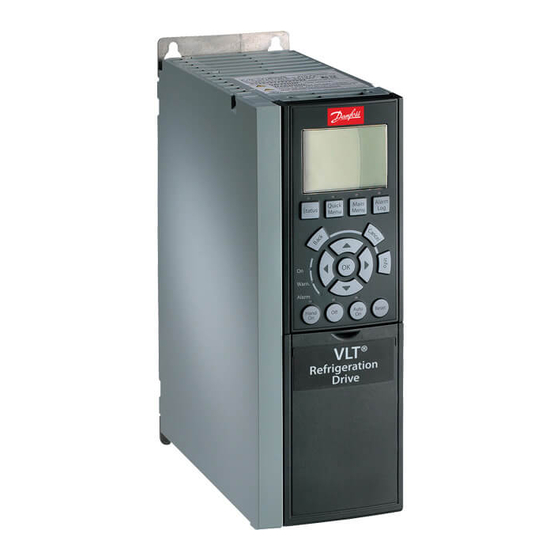

VLT® HVAC Drive FC 102, VLT® Refrigeration Drive FC 103, VLT® AQUA
Drive FC 202, VLT® AutomationDrive FC 301/FC 302

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT MCB 113

Inhaltszusammenfassung für Danfoss VLT MCB 113

  • Seite 1 Bedienungsanleitung VLT® Extended Relay Card MCB 113 VLT® HVAC Drive FC 102, VLT® Refrigeration Drive FC 103, VLT® AQUA Drive FC 202, VLT® AutomationDrive FC 301/FC 302...

  • Seite 3: Inhaltsverzeichnis

    Parametergruppe 5-3* Digitalausgänge 4.2.4 Parametergruppe 5-4* Relais 6-** Analoge Ein-/Ausg. 4.3.1 6-7* Analogausgang 3 MCB 113 4.3.2 6-8* Analogausgang 4 MCB 113 14-** Sonderfunktionen 4.4.1 14-8* Optionen 16-** Datenanzeigen 4.5.1 16-6* Anzeig. Ein-/Ausg. Spezifikationen Relais Danfoss A/S © 2020.01 AQ322553864968de-000101/130R0353 | 3...
  • Seite 4 VLT® Extended Relay Card MCB 113 Bedienungsanleitung Inhalt Digitaleingänge Analogausgänge Anhang Abkürzungen Konventionen 4 | Danfoss A/S © 2020.01 AQ322553864968de-000101/130R0353...

  • Seite 5: Einführung

    • Die VLT®-Projektierungshandbücher enthalten detaillierte Beschreibungen der Fähigkeiten und Funktionen zur Auslegung von Steuerungssystemen für Motoren, die in verschiedenen Anwendungen eingesetzt werden. Die technische Dokumentation für andere Produktoptionen ist verfügbar unter www.danfoss.com. 1.5 Produktübersicht 1.5.1 Bestimmungsgemäße Verwendung Die VLT® Extended Relay CardMCB 113 ist ausschließlich zur Verwendung in Erweiterungssteckplatz C1 bestimmt. Die Option ist als C1-Standardoption für folgende Frequenzumrichter der VLT®-Serie konstruiert:...

  • Seite 6: Typzulassungen Und Zertifizierungen

    130B7533 1.6 Typzulassungen und Zertifizierungen Die folgende Liste ist eine Auswahl von möglichen Typzulassungen und Zertifizierungen für Danfoss-Frequenzumrichter: H I N W E I S Die jeweiligen Zulassungen und Zertifizierungen für den Frequenzumrichter befinden sich auf dem Typenschild des Frequen- zumrichters.

  • Seite 7: Sicherheit

    1,1-7,5 kW – 11–90 kW (15–125 HP) 525–600 1,1-7,5 kW – 11–90 kW (15–125 HP) 525–690 – 1,1–7,5 kW (1,5–10 HP) (nur FC 102) 11–90 kW (15–125 HP) (nur FC 102) Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 7...
  • Seite 8 Stellen Sie sicher, dass Installations-, Inbetriebnahme- und Wartungsarbeiten ausschließlich von geschultem und qualifizier- tem Personal durchgeführt werden. Alle Elektroarbeiten müssen den VDE-Vorschriften und anderen lokal geltenden Elektroinstallationsvorschriften entsprechen. Befolgen Sie die Verfahren in diesem Handbuch. 8 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...

  • Seite 9: Installation

    Wenn nur eine C-Option verwendet wird, verwenden Sie den 40-mm-Einbausatz. • Wird der MCB 113 in Kombination mit dem VLT® Motion Control MCO 305 verwendet, verwenden Sie den 60-mm-Einbausatz. 3.2 Elektrische Installation 3.2.1 Sicherheitshinweise Siehe 2.1 Sicherheitsmaßnahmen für allgemeine Sicherheitshinweise. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 9...

  • Seite 10: Anschlussdiagramm

    T2 und T3 und nicht zwischen T1 und T2. Die Digitaleingänge werden für PNP oder NPN in Parameter 5-00 Schaltlogik programmiert. 24 V DC Par. 5-00 24 V (NPN) 0 V (PNP)* Abbildung 2: Programmierung der Digitaleingänge 10 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...

  • Seite 11: Anschlussdiagramm - Einhaltung Von Namur

    8 9 10 11 12 8 9 10 11 12 Spannungs- Spannungs- Spannungs- Spannungs- Spannungs- führendes führendes führendes führendes führendes Teil Teil Teil Teil Teil Abbildung 3: Gültige Anschlüsse für galvanische Trennung Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 11...

  • Seite 12: Parametereinstellung

    Festsollwert Bit 0 [16] Alle Festsollwert Bit 1 [17] Alle Festsollwert Bit 2 [18] Alle Sollw. speich. [19] Alle Drehz. speich. [20] Alle Drehzahl speichern [21] Alle Drehzahl ab [22] Alle 12 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 13 Mech. Bremse Signal [70] Alle Mech. Bremse Sign.inv. [71] Alle PID-Fehler inv. [72] Alle PID-Reset I-Anteil [73] Alle PID aktiviert [74] Alle MCO-spezifisch [75] Alle PTC-Karte 1 [80] Alle PROFIdrive OFF2 [91] Alle Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 13...
  • Seite 14 Bei allen Frequenzumrichterserien mit Ausnahme des VLT® AutomationDrive FC 301 funktionieren die Klemmen 27 und 29 auch als Ausgang. Die VLT® Extended Relay CardMCB 113-Option verfügt über die folgenden Klemmen: Analogausgang 14 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...

  • Seite 15: Funktion

    Das Stoppen erfolgt entsprechend der gewählten Rampenzeit: • Parameter 3-42 Rampenzeit Ab 1, • Parameter 3-52 Rampenzeit Ab 2, • Parameter 3-62 Rampenzeit Ab 3 und • Parameter 3-72 Rampenzeit Ab 4. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 15...
  • Seite 16 Wie [16] Festsollwert Bit 0. [18] Festsollwert Bit 2 Wie [16] Festsollwert Bit 0. Tabelle 8: Festsollwert-Bit Festsollwert-Bit Festsollwert 0 Festsollwert 1 Festsollwert 2 Festsollwert 3 Festsollwert 4 Festsollwert 5 Festsollwert 6 Festsollwert 7 16 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 17 Signal nicht vorhanden ist, stoppt der Frequenzumrichter nicht, wenn der Wert in Parameter 1-84 Präziser Stopp-Wert erreicht wird. Sie müssen Präziser Start, Stopp von einem Digitaleingang auslösen. Die Funk- tion ist für die Klemmen 18 und 19 verfügbar. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 17...
  • Seite 18 Sendet ein präzises Stopp-Signal, wenn die Funktion Präziser Stopp in Parameter 1-83 Präziser Stopp- Stopp inv. Funktion aktiviert ist. Die Funktion Präziser Puls-Stopp invers ist für die Klemmen 18 oder 19 verfügbar. 18 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 19 (Drehzahl bei leichter Last [%]), Parameter 30-28 Evacuation Speed [%] (Evakuierungsdrehzahl [%]) und Parameter 30-29 Ramp Time (Rampenzeit) für Konfigurationen zur Erkennung von leichter Last. H I N W E I S Die Motorfangschaltung setzt die Erkennung von geringer Last außer Kraft. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 19...
  • Seite 20 Aktiviert den in Parameter 3-26 Master Offset (Master-Versatz) ausgewählten Master-Versatz, wenn Pa- rameter 17-93 Master Offset Selection (Auswahl Master-Versatz) eine Auswahl von [1] Absolute (Absolut) bis [5] Relative Touch Sensor (Relativer Berührungssensor) hat. 20 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 21 H I N W E I S Diese Option ist nur in IMC-Software-Version 48.XX verfügbar. Schließerkontakt zur Definition der Referenzfahrtposition. Die Funktion wird in Parameter 17-80 Hom- ing Function (Referenzfahrtfunktion) definiert. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 21...
  • Seite 22 Diese Option ist nur in IMC-Software-Version 48.XX verfügbar. Schließerkontakt. Dient als Eingang für das Master-Marker-Signal während der Marker-Synchronisier- ung basierend auf der in Parameter 3-33 Sync. Mode & Start Behavior (Sync. Modus & Startverhalten) ausgewählten Option. 22 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 23 Tabelle 14: 5-12 Klemme 27 Digitaleingang Option Funktion Die Funktionen werden in Parametergruppe 5-1* Digitaleingänge beschrieben. Ohne Funktion Reset Motorfreilauf (inv.) Mot.freil./Res. inv. Schnellst.rampe (inv) DC Bremse (invers) Stopp (invers) Start Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 23...
  • Seite 24 [57] DigiPot löschen [58] DigiPot Heben [62] Reset Zähler A [65] Reset Zähler B [70] Mech. Bremse Signal [71] Mech. Bremse Sign.inv. [72] PID error inverse [73] PID reset I part 24 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 25 [232] Power Limit Generatorisch [233] Power Limit Beides Tabelle 15: 5-13 Klemme 29 Digitaleingang Option Funktion H I N W E I S Dieser Parameter ist nicht für FC 301 verfügbar. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 25...
  • Seite 26 [21] Drehzahl speichern [22] Drehzahl ab [23] Satzanwahl Bit 0 [24] Satzanwahl Bit 1 [28] Freq.korr. Auf [29] Freq.korr. Ab [30] Zählereingang [31] Puls flankengesteuert [32] Pulszeitbasiert [34] Rampe Bit 0 26 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 27 PROFIdrive OFF3 [94] Erkennung von leichter Last [96] Netzausfall [97] Netzausfall invers [98] Start flankengesteuert [100] Reset Safe-Option [107] Ziel invers [108] Master-Versatz aktivieren [109] Virtuellen Master starten [110] Referenzfahrt starten Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 27...

  • Seite 28: Parametergruppe 5-2* Digital Inputs (Digitaleingänge)

    Funktion [0]* Ohne Funk- Dieser Parameter ist aktiv, wenn das Optionsmodul VLT® Extended Relay Card MCB 113 im Frequenzum- tion richter installiert ist. Die Funktionen werden in Parametergruppe 5-1* Digitaleingänge beschrieben. 28 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...

  • Seite 29: Parametergruppe 5-3* Digitalausgänge

    Unter Min.-Strom Der Motorstrom liegt unter dem in Parameter 4-50 Warnung Strom niedrig eingestellten Wert. [14] Über Max.-Strom Der Motorstrom liegt über dem in Parameter 4-51 Warnung Strom hoch eingestellten Wert. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 29...
  • Seite 30 Aktiv, wenn die Istdrehzahl außerhalb der Einstellungen in Parameter 4-52 Warnung Drehz. niedrig bis Parameter 4-55 Warnung Sollwert hoch liegen. [41] Unter Min.-Sollwert Aktiv, wenn die Istdrehzahl unter der Drehzahlsollwerteinstellung liegt. 30 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 31 Siehe Parametergruppe 13-1* Vergleicher. Wird der Vergleicherwert 5 als wahr ausgewertet, wird der Ausgang aktiviert. Andernfalls ist er AUS. [70] Logikregel 0 Siehe Parametergruppe 13-4* Logikregeln. Ergibt Logikregel 0 wahr, aktiviert sie den Ausgang. Andernfalls ist er AUS. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 31...
  • Seite 32 Tabelle 24: Ortsollwert aktiv Überprüfen Sie die in Parameter 3-13 Sollwertvorgabe eingestellte Vorgabe. Hand-Sollwert aktiv Fern-Sollwert aktiv [120] [121] Sollwertvorgabe: Ort Parameter 3-13 Sollwertvorgabe [2] Ort Sollwertvorgabe: Fern Parameter 3-13 Sollwertvorgabe, [1] Fern 32 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 33 Ext. Lüftersteuerung Die internen Logiken für die interne Lüftersteuerung werden an diesen Ausgang übertragen, um die Steuerung eines externen Lüfters zu ermöglichen (relevant für HP-Kanalkühlung). [190] Safe Function active (Sicherheitsfunktion aktiv) Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 33...
  • Seite 34 Diese Option ist nur in Software-Version 48.xx für den VLT® AutomationDrive FC 302 verfügbar. Die Position liegt außerhalb der in Parameter 3-06 Minimum Position (Minimale Position) und Pa- rameter 3-07 Maximum Position (Maximale Position) definierten Grenzen. 34 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...

  • Seite 35: Parametergruppe 5-4* Relais

    Unter Min.-Strom Der Motorstrom liegt unter dem in Parameter 4-50 Warnung Strom niedrig eingestellten Wert. [14] Über Max.-Strom Der Motorstrom liegt über dem in Parameter 4-51 Warnung Strom hoch eingestellten Wert. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 35...
  • Seite 36 Feldbus aus. Diese Funktion steht zur Verfügung, wenn Sie [0] FC-Profil unter Parameter 8-10 Steuerwortprofil ausgewählt haben. [37] Steuerwort Bit 12 Aktivieren von Relais 2 durch das Steuerwort vom Feldbus. Keine weiteren funktionalen Aus- wirkungen auf den Frequenzumrichter. Typische Anwendung: Steuerung eines Zusatzgeräts 36 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 37 Ausgang aktiviert. Andernfalls ist er AUS. [73] Logikregel 3 Siehe Parametergruppe 13-4* Logikregeln. Wird Logikregel 3 in der SLC als WAHR ausgewertet, wird der Ausgang aktiviert. Andernfalls ist er AUS. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 37...
  • Seite 38 Überprüfen Sie Parameter 3-13 Sollwertvorgabe Hand-Sollwert aktiv [120] Fern-Sollwert aktiv [121] Sollwertvorgabe: Lokal Parameter 3-13 Sollwertvorgabe, [2] Ort Sollwertvorgabe: Fern Parameter 3-13 Sollwertvorgabe, [1] Fern Sollwertvorgabe: Umschalt. Hand/Auto Hand Hand⇒off Auto⇒off Remote 38 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 39 RS Flipflop 3 Siehe Parametergruppe 13-1* Vergleicher. [196] RS Flipflop 4 Siehe Parametergruppe 13-1* Vergleicher. [197] RS Flipflop 5 Siehe Parametergruppe 13-1* Vergleicher. [198] RS Flipflop 6 Siehe Parametergruppe 13-1* Vergleicher. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 39...

  • Seite 40: Analoge Ein-/Ausg

    Tabelle 31: Parameter 6-70 Kl. X45/1 Ausgang Option Funktion Dieser Parameter definiert die Funktion des Analogausgangs, Klemme X45/1. Ohne Funktion Wenn kein Signal am Analogausgang anliegt. [52] MCO 305 0–20 mA 40 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 41 38 . 4  ×  100   =     =  175 % IMotor, Normal [134] Drehm.% max. Die Drehmomenteinstellung steht in Bezug zu der Einstellung in Parameter 4-16 Momentengrenze 4-20 mA motorisch. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 41...
  • Seite 42   ×  100 %   =     ×  100 %   =  160 % 10 mA IGEWÜNSCHT MAX  mA Analogaus- Analogaus- gang min. gang max. Skalierung Skalierung Par. 6-71 Par. 6-72 Abbildung 6: Ausgang max. Skalierung 42 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...

  • Seite 43: Analogausgang 4 Mcb 113

      ×  100 %   =  160 % 10 mA IGEWÜNSCHT MAX  mA Tabelle 39: Parameter 6-83 Klemme X45/3, Wert bei Bussteuerung Bereich Funktion [0.00%]* 0.00–100.00% Hält das Niveau von Ausgang 4 (X45/3), sofern er busgesteuert ist. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 43...

  • Seite 44: Sonderfunktionen

    Bit 5 Digitaleingang Kl. 18 Bit 6 Digitaleingangskl. 37 Bit 7 Digitaleingang GP I/O-Kl. X30/4 Bit 8 Digitaleingang GP I/O-Kl. X30/3 Bit 9 Digitaleingang GP I/O-Kl. C30/2 Bits 10–63 Zukünftigen Klemmen vorbehalten. 44 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 45 Relais 7 Bit 3 Relais 2 Bit 4 Relais 1 Bit 5 Relais 6 Bit 6 Relais 5 Bit 7 Relais 4 Bit 8 Relais 3 Bit 9–15 Reserviert für zukünftige Relais Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 45...
  • Seite 46 Tabelle 45: Parameter 16-79 Analog Out X45/3 [mA] (Analogausg. X45/3 [mA]) Bereich Funktion [0–30] Zeigt den Istwert am Ausgang von Klemme X45/3 an. Der angezeigte Wert gibt die Auswahl in Parameter 6-80 Kl. X45/3 Ausgang an. 46 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...

  • Seite 47: Spezifikationen

    Hoher Auslösepegel 17 V 5.3 Analogausgänge Nummer Bereich 0/4–20 mA Auflösung 11 Bit Linearität <0.2% 5.4 EMV IEC 61000-6-2 und IEC 61800-3 hinsichtlich Störfestigkeit von Burst, ESD, Surge und leitungsgeführte Störgrößen. Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353 | 47...

  • Seite 48: Anhang

    Link. Fußnoten. Parametername. Parameteroption. Parametergruppenname. Alarm-/Warnmeldungen. • Alle Maße in den Zeichnungen sind in metrischen Einheiten (zoll-basierende Einheiten in Klammern dahinter) angegeben. • Ein Sternchen (*) kennzeichnet die Werkseinstellung eines Parameters. 48 | Danfoss A/S © 2020.01 AQ322553864968de-000101 / 130R0353...
  • Seite 49 Qualifiziertes Personal...................5 Bestellnummern....................5 Schalter Trennschalter..................7 Digitalausgang....................29 Sicherheitshinweise..................9 Digitaleingang....................12 Spannung Sicherheitswarnung................7 Einbausatz......................5 UL-Zertifizierung..................... 6 Unerwarteter Anlauf..................7 Galvanische Trennung................11 Verdrahtung.................... 10, 11 Konventionen....................48 Zielsetzung des Handbuchs................5 Nachrüstung.....................5 Zulassungen und Zertifizierungen............6 Danfoss A/S © 2020.01 AQ322553864968de-000101/130R0353 | 49...
  • Seite 50 Danfoss can accept no responsibility for possible errors in catalogues, brochures and other printed material. Danfoss reserves the right to alter its products without notice. This also applies to products already on order provided that such alterations can be made without subsequential changes being necessary in specifications already agreed.
