Montage
5.3 Anbau des Motorgehäuses
5.3 Anbau des Motorgehäuses
Anbau des Motorgehäuses an die kundenseitige Maschine
Prinzipiell gibt es folgende Möglichkeiten, das Motorgehäuse des Komplett–Torquemotors
1FW3 an die kundenseitige Maschine anzubauen:
1. Flanschanbau für Motoren 1FW3 (AH 150, AH 200, AH 280)
2. Fuß- und Flanschanbau für Motoren 1FW3 (AH 280)

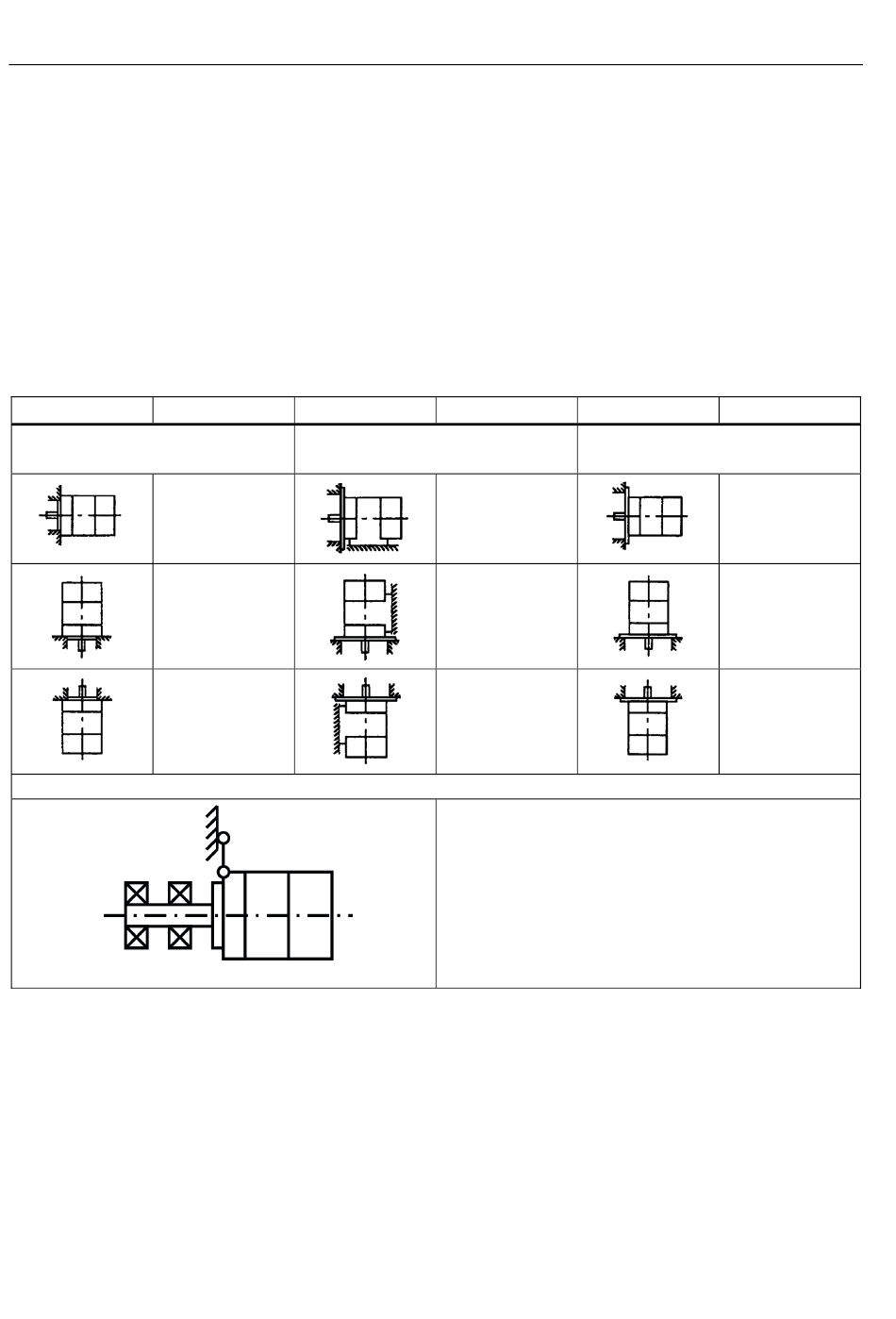

Tabelle 5- 1 Bauformen
Bauform Bezeichnung
1FW315⃞ / 1FW320⃞
32
Bauform
IM B14
IM V18
IM V19
1FW315 / 1FW320 / 1FW328
Bezeichnung
1FW328⃞
Standard
IM B35
IM V15
IM V35
Aufsteckmontage mit Momentenabstützung
(nicht genormt)
Bauform Bezeichnung
1FW328⃞-⃞⃞⃞⃞5
Heavy Duty
Komplett-Torquemotoren SIMOTICS T-1FW3
Betriebsanleitung, 06/2012, 610.40300.01d
IM B5
IM V1
IM V3
