Installation ummanteltes Kabel im Kabelschutzrohr
3.4
Vorbereitung des ummantelten Kabels zur Installation im Kabelschutzrohr
Vorbereitung des Kabels am Sensor, siehe Abschnitt 3.4.1
Vorbereitung des Kabels an der Auswerteelektronik, siehe Abschnitt 3.4.2
3.4.1
Vorbereitung des Kabels am Sensor
1. Kabelmantel 115 mm (4½ in.)
abisolieren.
2. Entfernen Sie die durchsichtige
Umhüllung innerhalb des Kabelmantels
sowie das Füllmaterial zwischen
den Adern.
3. Entfernen Sie die Folie, die um
die isolierten Adern gewickelt ist
und trennen Sie dann die Adern
voneinander.
4. Identifizieren Sie die Beilitzen des
Kabels. Trennen Sie die Beilitzen so
nahe wie möglich am Kabelmantel ab.
5. Schieben Sie den 40 mm (1½ in.)
langen Schrumpfschlauch über Adern
und Kabelmantel. Die Umhüllung
sollte die abgetrennten Enden der
Beilitzen komplett abdecken.
6. Ohne das Kabel zu verbrennen,
erwärmen Sie den Schrumpfschlauch,
um diesen aufzuschrumpfen.
Empfohlene Temperatur ist 121 °C
(250 °F).
7. Kabel abkühlen lassen, dann jede Ader
5 mm (¼ in.) abisolieren.
14
.

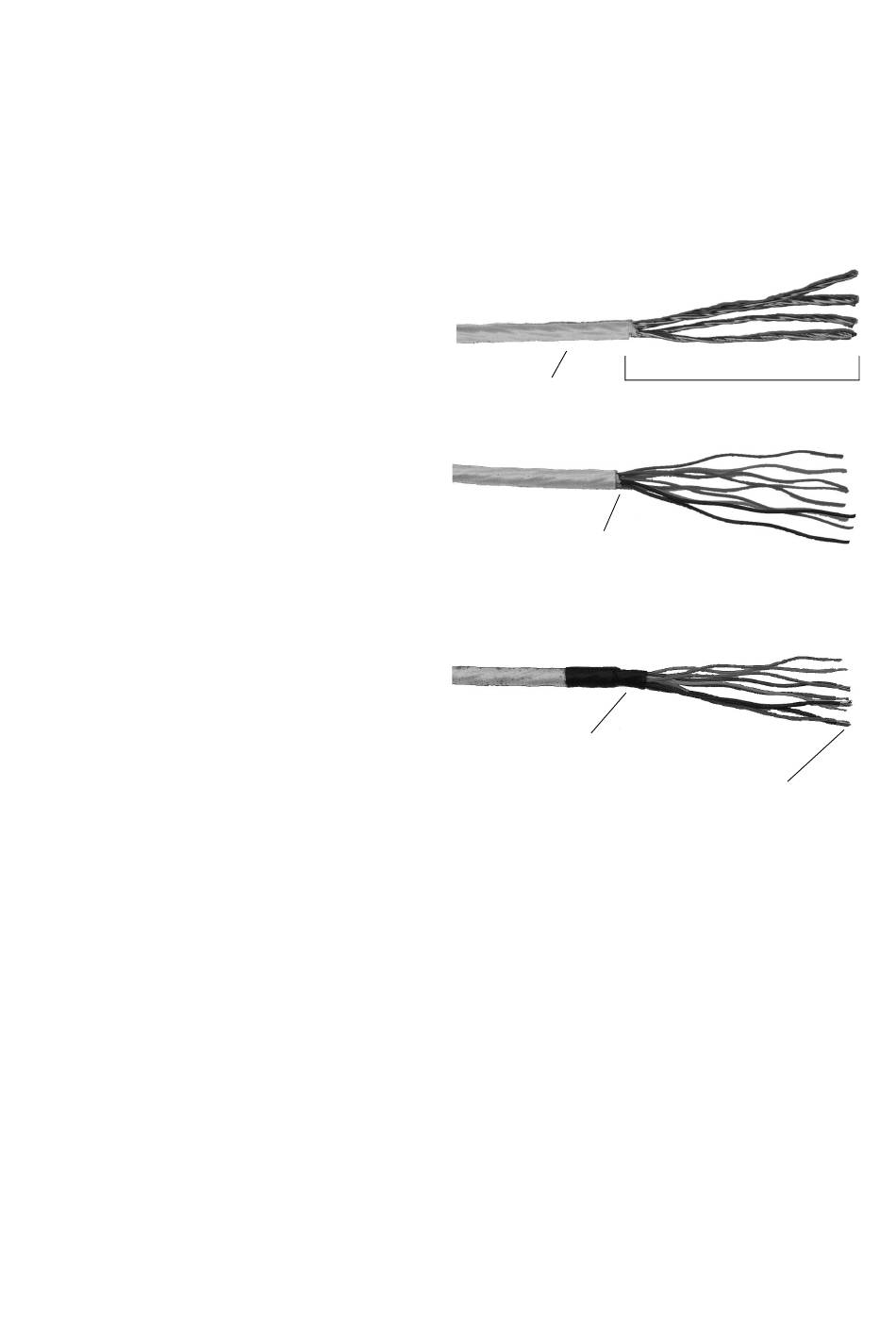

Ummantelung
Getrennte Beilitzen
Schrumpfschlauch
9-adrige Durchfluss-Messsystem Kabel Vorbereitung und Installation
.
115 mm (4½ in.)
5 mm (¼ in.) abisoliert
