Aufrufbeispiele; Spindel Positionieren - Siemens SINUMERIK MC PLC Funktionshandbuch

Referenz zum PLC-Grundprogramm
10.6 Funktionen (FC)

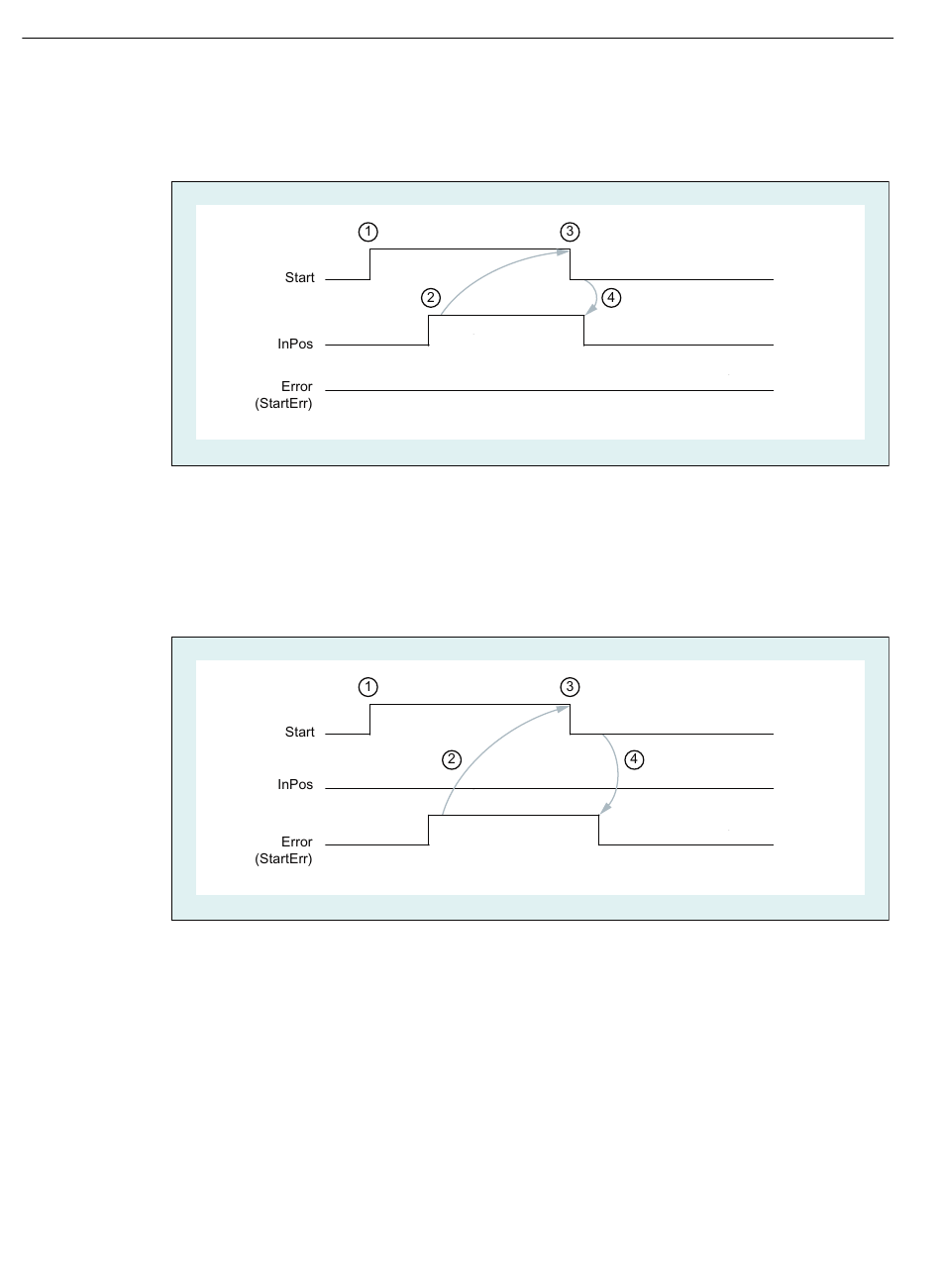

Impulsdiagramm
Verlauf ohne Fehler
①
②
③
④
Verlauf im Fehlerfall
①
②
③
④

Aufrufbeispiele

Spindel positionieren

// Spindel (Maschinenachse 5) auf 90° positionieren, auf kürzestem Weg
// #statStart: Bool;
614
Anwender: Funktionsstart ("Start" bzw. "Stop") durch positive Flanke FALSE → TRUE
"LBP_CtrlAxisSpindle [FC18]": Positive Quittierung, Funktion ausgeführt bzw. Position erreicht
Anwender: "Start" bzw. "Stop" rücksetzen nach positiver Quittierung
"LBP_CtrlAxisSpindle [FC18]": Rücksetzen der positiven Quittierung
Anwender: Funktionsstart ("Start" bzw. "Stop") durch positive Flanke FALSE → TRUE
"LBP_CtrlAxisSpindle [FC18]": Negative Quittierung, Fehler aufgetreten
Anwender: "Start" bzw. "Stop" rücksetzen nach negativer Quittierung
"LBP_CtrlAxisSpindle [FC18]": Rücksetzen der negativen Quittierung
Funktionshandbuch, 06/2019, A5E47437861A AA
