5.2 Vakuumregler anschließen
Warnung
Vor dem Anschließen ist sicherzustellen, dass die
Chlorbehälterventile geschlossen sind.
Der Vakuumregler muss im Chlorraum betrieben
werden!
3
4

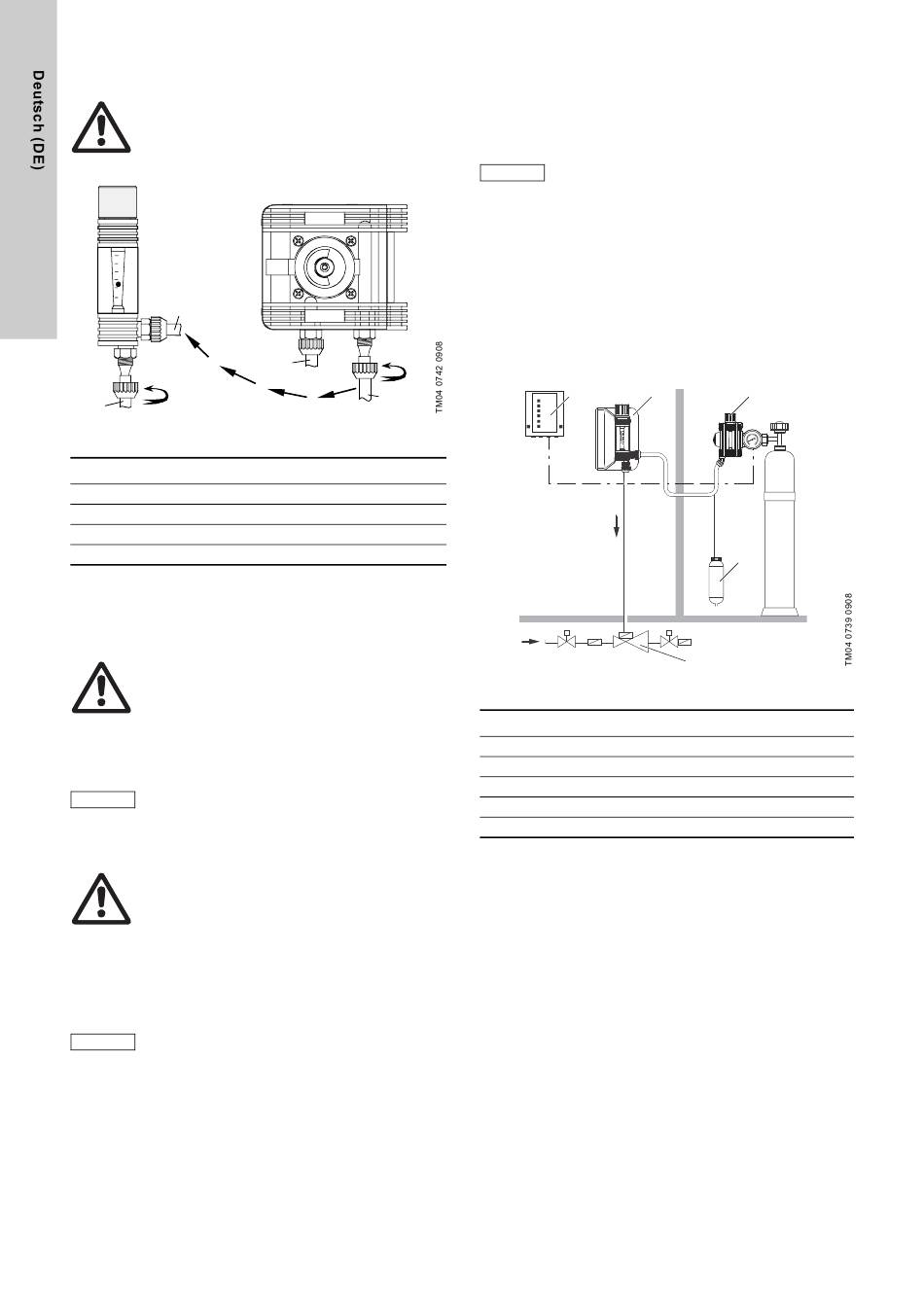

Abb. 11 Anschlüsse
Pos. Beschreibung
1 Vakuumleitung zum Dosierregler
2 Überdruckleitung zum Adsorptionsfilter
3 Vakuumleitung vom Vakuumregler
4 Vakuumleitung zum Injektor
1. Chlorbehälter platzieren und gegen Wegrollen oder Umfallen
sichern.
2. Anschlüsse ggf. säubern und trocknen.
3. Ventil-Schutzkappe vom Behälter entfernen.
Warnung
Bei jedem Behälterwechsel Dichtung am Druckan-
schluss erneuern!
Filter am Druckanschluss verwenden!
4. Neue Dichtung am Druckanschluss des Kompaktdosiergerä-
tes einlegen.
– Eventuell Filter am Druckanschluss erneuern!
Regler nicht durch Drehen des Gehäuses ausrichten!
Achtung
Ggf. mit einem 13-mm-Gabelschlüssel gegenhalten.
5. Regler auf den Behälteranschluss montieren.
Warnung
Die Überdruckleitung muss nach unten in einen
geeigneten Adsorptionsfilter führen.
Bei Verwendung eines Gaswarngeräts muss der
Gassensor max. 10 cm unterhalb der Überströmöff-
nung des Adsorptionsfilters installiert sein.
6. Überdruckleitung (Pos. 2) an den Adsorptionsfilter anschlie-
ßen.
Auswahl der Vakuumleitung, siehe Kapitel 5.1.
Überwurfmuttern der Vakuumanschlüsse von Hand
anziehen. Keine Werkzeuge benutzen! Gefahr von
Achtung
Beschädigungen!
Darauf achten, dass die Vakuumanschlüsse sauber
und trocken sind.
7. Vakuumleitung zwischen Vakuumregler (Pos. 1) und Dosier-
regler (Pos. 3) anschließen.
8. Vakuumleitung zwischen Dosierregler und Injektor (Pos. 4)
anschließen.
14
VGA-111
2
1
5.3 Flüssigfalle (Option) anschließen
Sicherstellen, dass die Netzspannung auf dem
Typenschild mit den örtlichen Gegebenheiten über-
einstimmt. Eine falsche Spannung kann zu einer
Beschädigung des Produkts führen!
Signalleitungen abschirmen, damit die elektromag-
Achtung netische Verträglichkeit (EMV) gewährleistet ist!
Schirmung an die Schutzerdung (PE) oder die Masse
des anderen Geräts, z. B. eines Reglers, anschlie-
ßen.
Signal- und Netzleitungen müssen in verschiedenen
Kabelkanälen verlegt werden!
• Die Netzleitung der Flüssigfalle und des optionalen Kontakt-
manometers an das Stromnetz anschließen. Kontaktmanome-
ter mit dem Auswertegerät verbinden. Die Polung ist hierbei
zu berücksichtigten.

5.4 Installationsbeispiel

4
Abb. 12 Dosieranlage mit einer Chlorflasche
Pos. Beschreibung
1 Vakuumregler VGA-111 (mit Kontaktmanometer)
2 Dosierregler
3 Injektor
4 Leermeldeanzeige
5 Adsorptionsfilter
2 1
0 bar 16
5
3
