4. Zerlegen und Zusammenbauen

4.1 Allgemeines

Muss die Drucksteuereinheit zerlegt werden, ist die in den nachfolgenden Abschnitten beschriebene Vorgehens-
weise zu befolgen.
Die nachfolgend aufgeführten Positionsnummern von Bauteilen (Ziffern in Klammern) beziehen sich auf den
Abschnitt
7.
Zeichnungen. Positionsnummern von Werkzeugen (Buchstaben in Klammern) beziehen sich auf den
Abschnitt
3. Werkzeuge für
Vor dem Zerlegen
Die Spannungsversorgung zur Drucksteuereinheit abschalten.
Das Versorgungskabel in Übereinstimmung mit den örtlichen Vorschriften an den entsprechenden Anschluss-
klemmen abklemmen.
Die Absperrventile (falls vorhanden) schließen, damit das Rohrleitungssystem nicht entleert wird.
Vor dem Zusammenbau
Alle Teile reinigen und überprüfen.
Defekte Teile gegen neue austauschen.
Die erforderlichen Ersatzteilsätze bestellen.
Bei Servicearbeiten an der Drucksteuereinheit sind immer alle Dichtungen und O-Ringe zu erneuern.
Beim Zusammenbau
Schrauben und Muttern mit dem richtigen Anzugsmoment festziehen. Schraubensicherungsmittel verwenden.
Anzugsmomente siehe Abschnitt

4.2 PM 1

4.2.1 Abklemmen des Versogungskabels
1. Die Schrauben (Pos. 1) entfernen und die vordere Abdeckung (Pos. 2) abnehmen.
2. Die Abdeckung für das Klemmenbrett (Pos. 3) abnehmen.
3. Die Kabel (Pos. 9 und 10) an den Klemmen der Elektronikeinheit (Pos. 4) abklemmen.
4. Die Mutter der Kabeleinführungen (Pos. 11) losschrauben und die Kabel (Pos. 9 und 10) aus der Kabelver-
schraubung herausziehen.
4.2.2 Anschließen der Versorgungskabel
1. Die Kabel (Pos. 9 und 10) durch die Kabeleinführungen (Pos. 11) ziehen und die Kabelverschraubung
festziehen.
L1
N
PE
1x115/230 V
50/60 Hz, PE
6
5
L1
IN
N
4
3
U
2
OUT
V
1

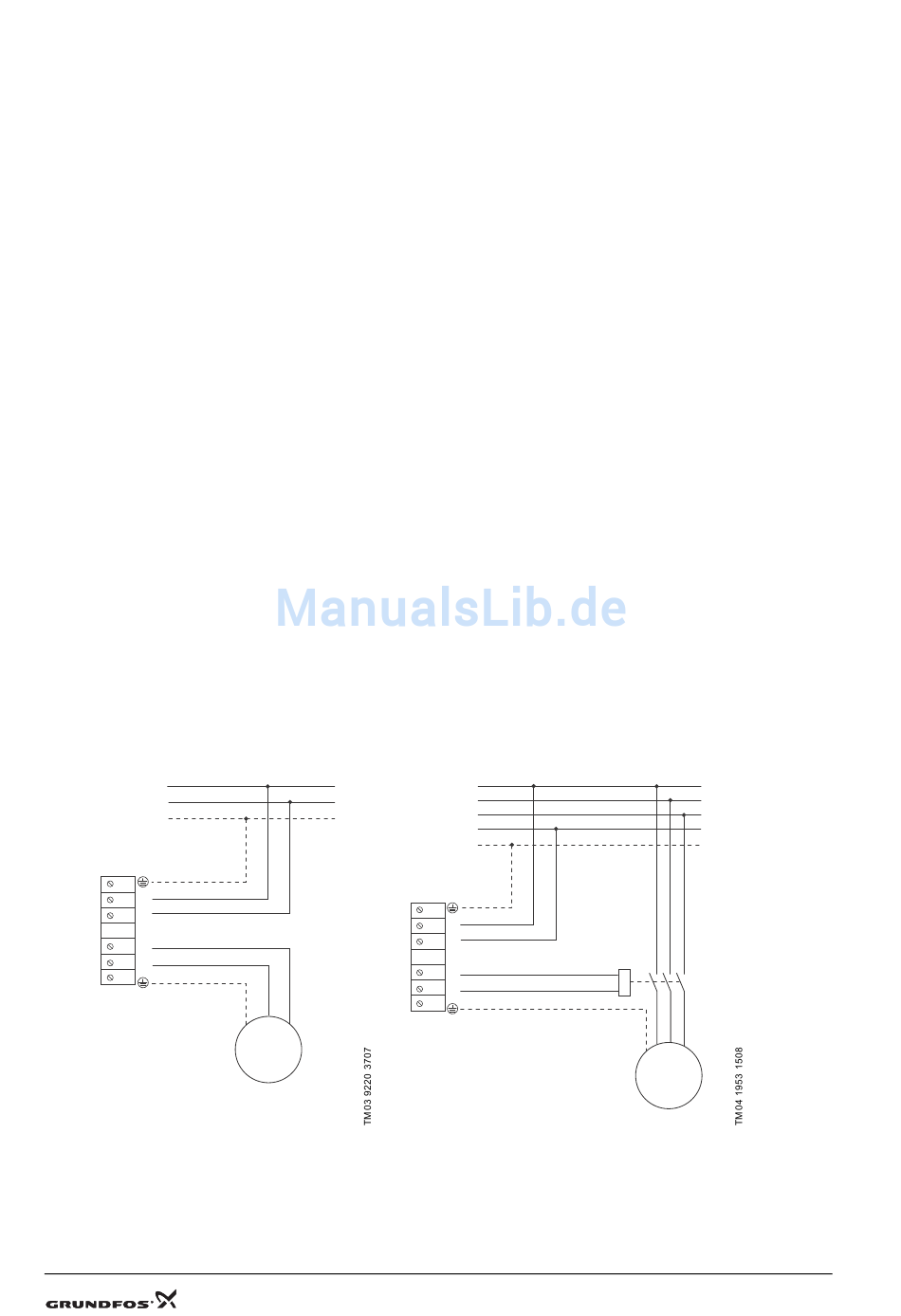

Abb. 1 Schaltpläne für den Anschluss von einphasigen und dreiphasigen Motoren
2. Die Kabel (Pos. 9 und 10) an die Klemmen der Elektronikeinheit (Pos. 4) anschließen.
3. Die Abdeckung für das Klemmenbrett (Pos. 3) einsetzen.
4. Die vordere Abdeckung (Pos. 2) aufsetzen und die Schrauben (Pos. 1) über Kreuz festziehen.
Servicearbeiten.
2. Anzugsmomente und
IN
OUT
M
1~
Schmiermittel.
L1
L2
L3
N
PE
1x230 V
50/60 Hz, PE
6
L1
5
4
N
3
U
2
V
1
4 / 17
M
3~
