STEUERTEIL

5.4.7 Diagnoseschnittstelle (X6A)

Die Buchse X6A ist eine serielle RS232/485-Schnittstelle. Sie dient zur Verbindung der
Steuerung mit einem PC oder anderen Bedieneinheiten über das Protokoll DIN66019II.
Die Control Unit hat die Knotenadresse 0, die Drive Unit die Knotenadresse 1. Alternativ
kann vom IEC-Steuerungsprogramm beliebig auf diese Schnittstelle zugegriffen wer-
den, was verschiedenste Protokollvarianten ermöglicht (Bibliothek „SysCom").

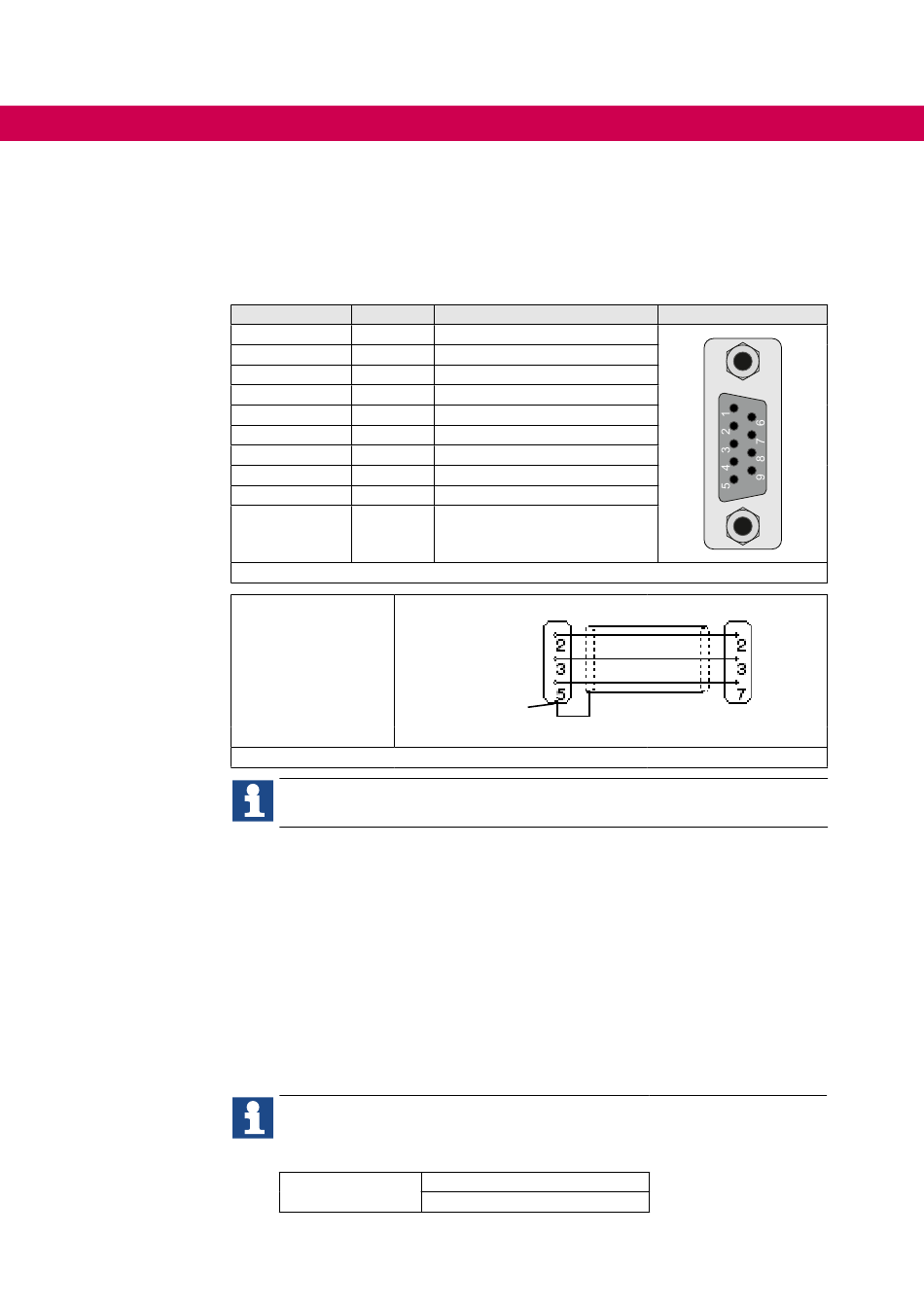

Abbildung 37: Diagnoseschnittstelle X6A

RS 232-Kabel 2,8 m
Abbildung 38: RS232-Kabel für Diagnoseschnittstelle

5.4.8 Ethernet-Schnittstelle (X6B)

Die standardisierte 10/100 BaseTx Schnittstelle unterstützt die Protokolle TCP/IP und
UDP/IP. Folgende Ports haben dabei diese Funktionen:
Das Laufzeitsystem verwendet die Ports 1740-1743 zur Verbindung nach außen. Die
Parameter der Firmware sind über Port 8001 erreichbar. Als Protokoll ist TCP oder
UDP möglich, wobei gekapselte DIN66019II-Datentelegramme übertragen werden (die
Control Unit hat die Knotenadresse 0, die Drive Unit die Knotenadresse 1). Über Port
8002 (nur UDP) kann das Dateisystem mittels KEB ftp-Dateitransferprotokoll gelesen/
geschrieben werden (Schreiben nur mit Applikationspasswort). Weiterhin kann über das
IEC-Steuerungsprogramm (Bibliothek „SysSocket") auf andere Ports dieser Schnittstel-
le zugegriffen werden.
56
X6A Name
1 PGM-
2 TxD
3 RxD
4 RxD-A
5 RxD-B
6 PGM+
7 DGND
8 TxD-A
9 TxD-B
Gehäuse GND
Mat.No:
0058025-001D
Gehäuse (PE)
Die maximale Kabellänge an X6A darf 30 m nicht überschreiten.
Verbindung zum Programmiersystem !
Wichtig ist eine korrekte Einstellung für die Verbindung zum Programmiersys-
tem. Die IP-Adresse kann über den Parameter Et01 eingestellt werden. Die
Subnetz-Maske wird über Parameter Et11 eingestellt.
Werkseinstellung: IP-Adresse 192.168.0.100
Subnetzmaske 255.255.255.0
Beschreibung
Nicht beschalten !
Sendesignal RS232
Empfangssignal RS232
Empfangssignal RS485 A
Empfangssignal RS485 B
Nicht beschalten !
Datenbezugspotential
Sendesignal RS485 A
Sendesignal RS485 B
Anschluss ist intern mit der
Antriebsstromrichtererde (PE)
verbunden.
SubD-9 Kupplung
PC
SubD-9 Buchse
SubD-9 Stecker
P6
