INSTALLATION UND ANSCHLUSS
Legende
1
Montagewand
2
Schraube und Abstandshalter (Beispielhaftes Befestigungsmaterial)
3
Befestigung mit Schraube und Abstandshalter durch die Montagewand

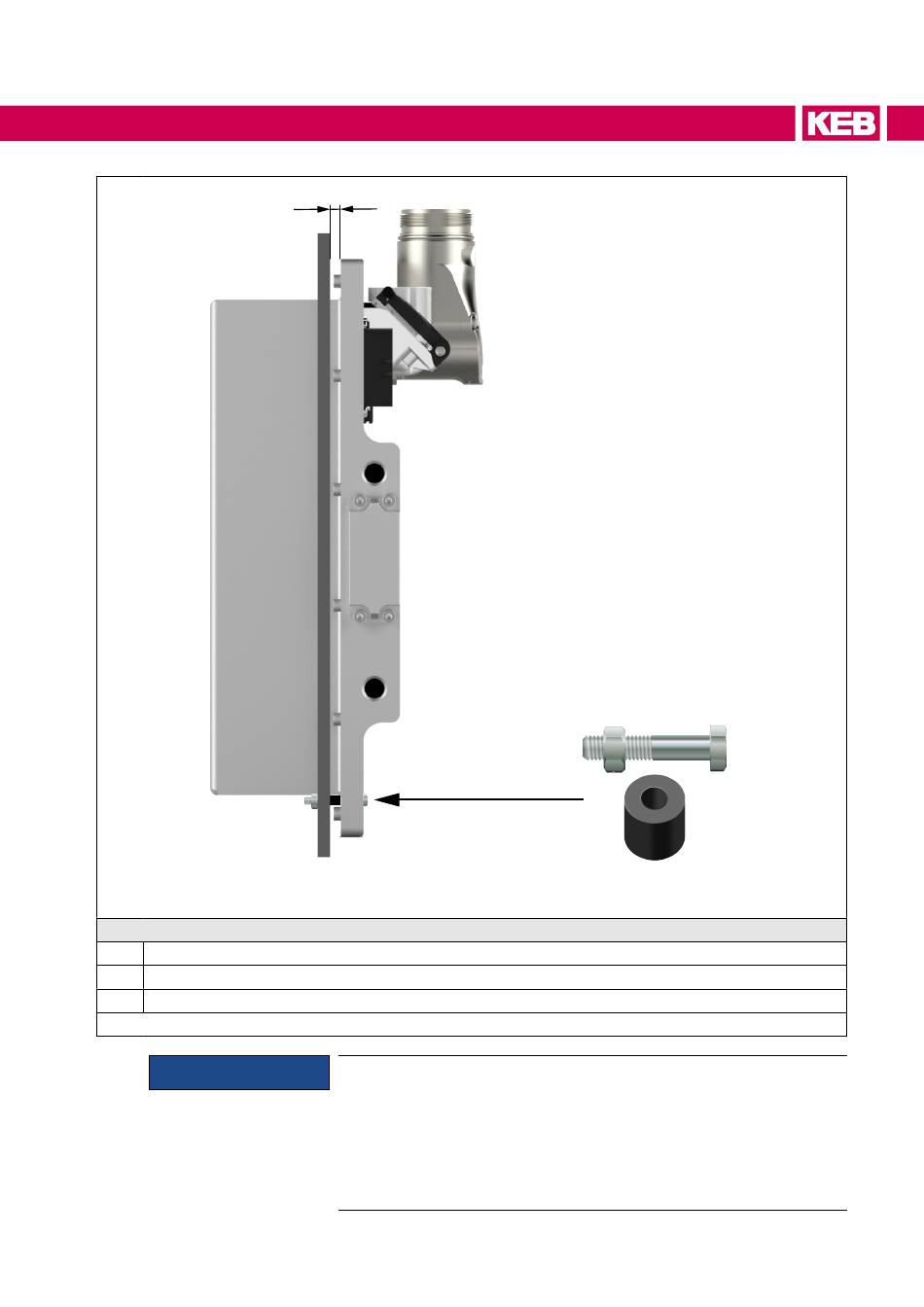

Abbildung 13: Spannen gegen den Gehäusedeckel
ACHTUNG
min. 4 mm
③
①
•
Das Befestigungsmaterial ist individuell auf den jeweiligen Anwen-
dungsfall auszulegen.
•
Das Spannen gegen den Gehäusedeckel ist nicht zulässig.
•
Bei Durchsteckvarianten ist das Spannen auf die M4-Schrauben-
köpfe nicht zulässig.
•
Es muss mit einem Abstandshalter gearbeitet werden, der die
Schraubenkopfhöhe von 4 mm überbrückt.
②
47
