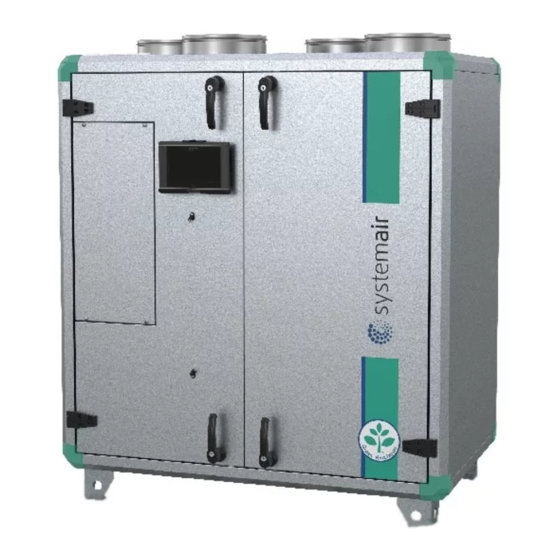

SystemAir Topvex TR03 Betriebs- Und Wartungsanleitung
Kompaktlüftungsgerät
Vorschau ausblenden
Andere Handbücher für Topvex TR03:
- Betriebs- und wartungsanleitung (38 Seiten) ,
- Betriebs- und wartungsanleitung (16 Seiten) ,
- Installationsanweisung (16 Seiten)
Verwandte Anleitungen für SystemAir Topvex TR03
Inhaltszusammenfassung für SystemAir Topvex TR03
- Seite 1 Topvex SR/TR03, SR/TR04, SR/TR06 Kompaktlüftungsgerät Betriebs- und Wartungsanleitung Aus dem Englischen übersetztes Dokument | 1516182 · A002...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 1516182 | A002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnhinweise ..........1 3.3.7 Überprüfen des Außenlufteinlasses .....3 Produktbeschreibung ........2 3.3.8 Überprüfen des Interne Komponenten Topvex SR 03- Kanalsystems ......4 06............2 3.3.9 Auswechseln der internen Interne Komponenten Topvex TR 03– Batterie........4 06............3 Fehlersuche ...........5 Beschreibung der innen liegenden Service ............6 Teile............4 2.3.1 Zu- und... -
Seite 5: Warnhinweise
Warnhinweise | Warnhinweise Die folgenden Hinweise kommen in den verschiedenen Abschnitten des Dokuments vor: Gefahr • Weist auf eine potenziell oder unmittelbar gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führt. Warnung • Weist auf eine potenziell gefährliche Situation hin, die zu leichten oder mittelschweren Verletzungen führen kann. -
Seite 6: Produktbeschreibung
| Produktbeschreibung Produktbeschreibung Interne Komponenten Topvex SR 03-06 Bild 1 Interne Komponenten mit Luftanschlusssymbolen (Als rechtsseitiges Gerät gezeichnet) Position Beschreibung Symbol Zuluftanschluss Fortluftanschluss Außenluftanschluss Abluftanschluss Zuluftventilator Abluftventilator Zuluftfilter Abluftfilter Wärmetauscher Rotormotor Rotationswächter (Sensor) Zusätzlicher Antriebsriemen Drucksensor Zuluftventilator/Abluftfilter Drucksensor Abluftventilator/Zuluftfilter Temp.fühler Außenluft Temp.fühler Abluft Temp.fühler Fortluft Elektrisches Nachheizregister... -
Seite 7: Interne Komponenten Topvex Tr
Produktbeschreibung | Interne Komponenten Topvex TR 03–06 Bild 2 Interne Komponenten mit Luftanschlusssymbolen (Als linksseitiges Gerät gezeichnet) Position Beschreibung Symbol Zuluftanschluss Fortluftanschluss Außenluftanschluss Abluftanschluss Zuluftventilator Abluftventilator Zuluftfilter Abluftfilter Wärmetauscher Rotormotor Rotationswächter Zusätzlicher Antriebsriemen Drucksensor Zuluftventilator/Abluftfilter Drucksensor Abluftventilator/Zuluftfilter Temp.fühler Abluft Temp.fühler Außenluft Temp.fühler Fortluft Elektrischer Anschlusskasten Elektrisches Nachheizregister... -
Seite 8: Beschreibung Der Innen Liegenden Teile
| Produktbeschreibung Beschreibung der innen liegenden Teile 2.3.1 Zu- und Abluftventilatoren Die Ventilatoren haben EC-Außenläufermotoren, die individuell stufenlos eingestellt werden können, indem das Steue- rungssignal auf einen festgelegten Wert gesetzt wird. Es ist möglich, die Drehzahl je nach Programmierung des Wo- chenplans in zwei Stufen (voll/halb) zu programmieren. -
Seite 9: Wasserheizregister
Produktbeschreibung | 2.3.9 Wasserheizregister Bei Geräten mit eingebautem Wasserheizregister ist das Register neben dem Zuluftanschluss angebracht. Das Heizregi- ster kann entweder ein HWL (Heizregister, niedrige Leistung) oder ein HWH (Heizregister, hohe Leistung) sein. Die Spule besteht aus Kupferrohren mit einem Rahmen aus verzinktem Stahlblech und Aluminiumlamellen. Die Spule ist mit einer Entlüftung und mit einem Tauchsensor für den Frostschutz ausgerüstet. -
Seite 10: Interne Komponenten Elektrischer Anschlusskasten
| Produktbeschreibung Interne Komponenten elektrischer Anschlusskasten Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. Topvex SR/TR 03-06 sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet (Abbildung 4). -
Seite 11: Beschreibung Der Freien Kühlung
Produktbeschreibung | Beschreibung der freien Kühlung Diese Funktion wird während der Wärmeperiode verwendet, um das Gebäude mittels kalter Außenluft, d. h. in der Nacht, abzukühlen und dabei Energie zu sparen. Auf diese Weise wird der Kühlungsbedarf am Tag reduziert. Hinweis! Folgendes trifft nur zu, wenn die Funktion der freien Kühlung im Programmmenü... -
Seite 12: Wartung
| Wartung Wartung Wichtige Hinweise Gefahr • Achten Sie darauf, dass die Netzstromversorgung des Geräts getrennt ist, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Alle elektrischen Anschlüsse müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen vorgenommen werden. Warnung •... -
Seite 13: Wartungsanleitung
Der Taschenfilter kann nicht gereinigt werden, sondern muss bei Bedarf ausgewechselt werden. Neue Filter können bei Systemair bestellt werden. Die Filterstandzeit hängt von der Luftverschmutzung am Installationsort ab. Ein Differenz- druckschalter weist darauf hin, wann die Filter gewechselt werden müssen. Dies wird auf der Bedieneinheit einen Alarm auslösen. -
Seite 14: Überprüfen Der Ventilatoren
| Wartung Hinweis! Achten Sie darauf, dass der Rotormotor keiner Feuchtigkeit ausgesetzt ist. 3.3.3 Überprüfen der Ventilatoren Auch wenn die vorgeschriebenen Wartungsarbeiten, z. B. das Auswechseln der Filter, durchgeführt werden, können sich dennoch langsam Staub und Fett in den Ventilatoren ansammeln. Dadurch wird die Leistung gemindert. Die Ventilatoren können durch Lösen der schwarzen Knöpfe, die den Einschub an dem inneren Wandabschnitt des Gerä- tes befestigen, ausgebaut werden. -
Seite 15: Überprüfen Des Kanalsystems
Wartung | 3.3.8 Überprüfen des Kanalsystems Auch wenn die Filter regelmäßig ausgewechselt werden, können sich dennoch Staub und Fett im Kanalsystem abla- gern. Dadurch wird die Leistung der Anlage gemindert. Aus diesem Grund sollten die Kanäle nach Bedarf gereinigt/aus- gewechselt werden. Stahlkanäle lassen sich reinigen, indem eine in Seifenlauge getränkte Bürste durch den Kanal gezogen wird, und zwar über die Luftauslass-/Ventilöffnungen oder über spezielle Kontrollklappen im Kanalsystem (so- fern vorgesehen). -
Seite 16: Fehlersuche
| Fehlersuche Fehlersuche Bei auftretenden Fehlern führen Sie bitte erst folgende Kontrollen durch, bevor Sie sich mit dem Kundendienst in Ver- bindung setzen. Überprüfen Sie die Bedieneinheit stets auf aktive Alarme. 1. Ventilator(en) läuft/laufen nicht an • Überprüfen Sie, ob Alarmmeldungen angezeigt werden •... -
Seite 17: Service
(Abbildung 8) Ver. A Topvex XXXX 230/400V 25 A 50Hz 4016 W IP23 225kg 16kW 16kW Serial. no: 1234/567891-0001/140214 Systemair Sverige AB Industrivägen 3 SE-73930 Skinnskatteberg www.systemair.com Sweden Bild 8 Typenschild Position Beschreibung Artikelnummer Fertigungsauftragsnummer Fortlaufende Nummer Fertigungsdatum Fertigungscode (Produktspezifikation) - Seite 18 | Service 1516182 | A002...
- Seite 19 Service | 1516182 | A002...
- Seite 20 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com...
