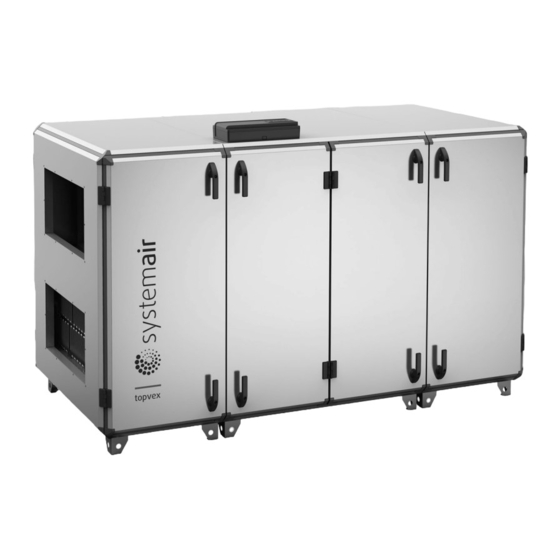

SystemAir Topvex SC Serie Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Topvex SC Serie:
- Installationsanleitung (48 Seiten) ,
- Betriebs- und wartungsanleitung (40 Seiten) ,
- Einbau-, betriebs- und wartungsanleitung (8 Seiten)
Verwandte Anleitungen für SystemAir Topvex SC Serie
Inhaltszusammenfassung für SystemAir Topvex SC Serie

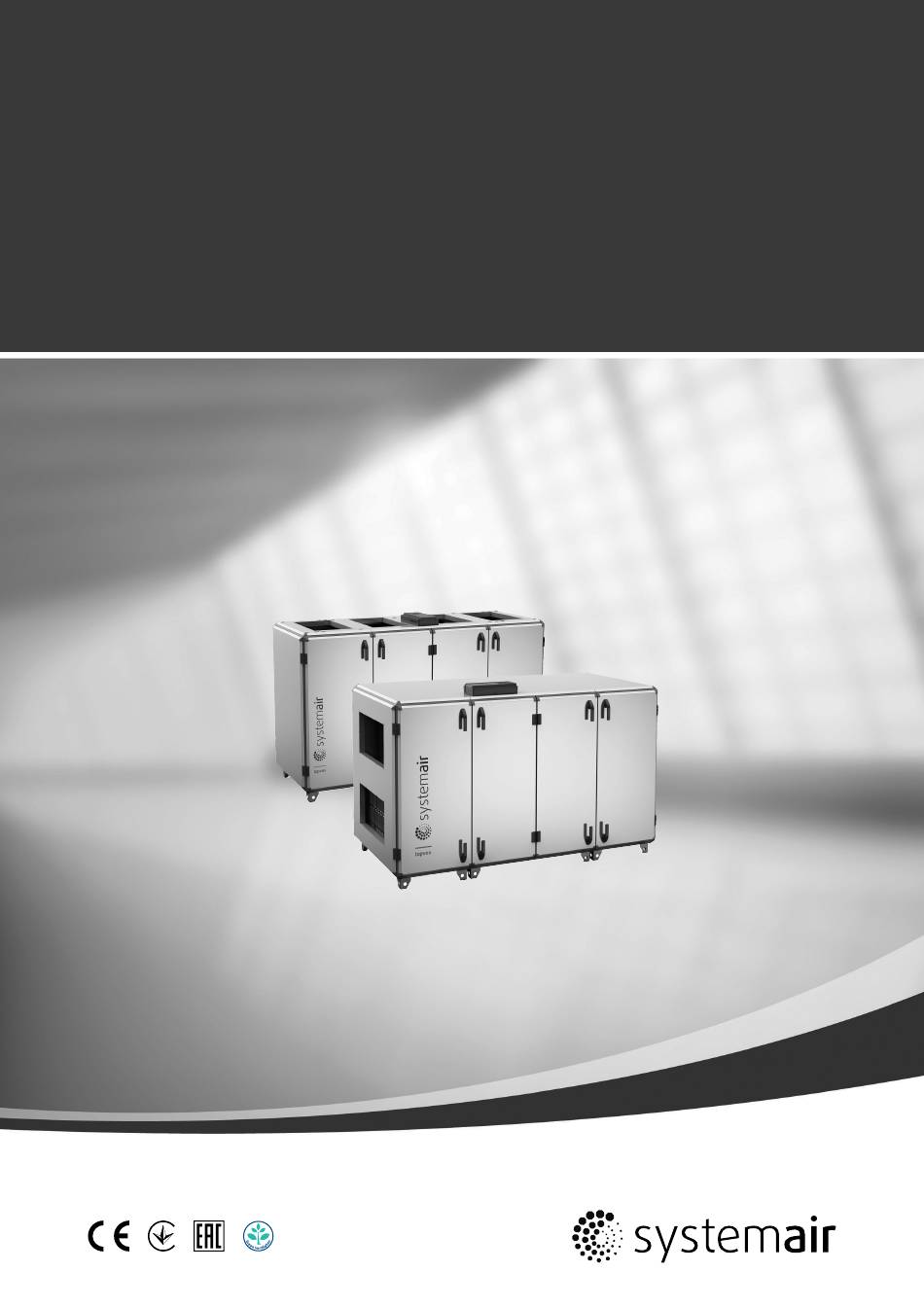

- Seite 1 Lüftungsgerät Topvex SC, TC Installationsanleitung Aus dem Englischen übersetztes Dokument | 2149582 · A002...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2149582 | A002...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Produktinformationen ........1 12.1 Anschließen des NaviPad ....... 27 12.2 Maßangaben für NaviPad....... 28 Übersicht............2 12.3 Montieren Sie die NaviPad Bestimmungsgemäße Halterung ........... 28 Verwendung .........2 13 Access-Schaltschrank ........29 Disclaimer ..........2 13.1 Anschließen von Zubehör am Regler Gewährleistung ........2 CU27-C .......... -
Seite 5: Produktinformationen
Produktinformationen | Produktinformationen Dieses Handbuch umfasst Informationen, die für die Installation der Wärmerückgewinnungseinheit des folgenden Typs erforderlich sind Topvex SC, TC hergestellt von Systemair Sverige AB. Die Geräte umfassen die folgenden Modelloptionen: Das Lüftungsgerät wird mit Luftstromregelung CAV (konstanter Volumenstrom) ausgeliefert. -
Seite 6: Übersicht
Kühlung vorgesehen. Topvex SC, TC sind für eine Installation im Inneren vorgesehen. Je nach Modell und Größe können Schallpegel von mehr als 70 dB(A) auftreten (ausführliche Informationen im Online- katalog unter www.systemair.com). Disclaimer Der Hersteller haftet nicht für Schäden an Personen oder Eigentum, die durch unsachgemäße Installation, Inbetriebnah- me und/oder den unsachgemäßen Gebrauch des Geräts und/oder die Nichteinhaltung der Verfahren und Anweisungen... -
Seite 7: Abladen Des Gerätes
Abladen des Gerätes | Abladen des Gerätes Warnung • Das Gerät ist schwer. Seien Sie vorsichtig bei Transport und Montage. Es besteht Einklemmungsgefahr. Tragen Sie Schutzkleidung. • Achten Sie beim Transport auf den Gewichtsschwerpunkt. Das Lüftungsgerät ist auf einer Palette befestigt. Topvex SC60, Topvex SC70, Topvex TC60, Topvex TC70 werden in Sek- tionen, befestigt auf Paletten ausgeliefert und sind mit einem Packgurt gesichert. -
Seite 8: Verwenden Eines Hubrahmens
| Abladen des Gerätes Verwenden eines Hubrahmens Warnung • Befestigen Sie das Hubseil an den Rohren. • Drücken Sie das Gehäuse des Lüftungsgeräts nicht mit den Seilen zusammen. Verwenden Sie einen Hubrahmen, der mit Rohren in den Füßen des Lüftungsgeräts verbunden ist. Bringen Sie bei den Größen Topvex SC20-Topvex SC35, Topvex TC20–Topvex TC35 die Hubschläuche an den äußeren Füßen des Lüftungsgeräts an. -
Seite 9: Transport Und Lagerung
Transport und Lagerung | Transport und Lagerung Gefahr Lösen Sie den Packgurt nicht, bis sich das Lüftungsgerät an seinem Installationsort befindet. Lagerung Bewahren Sie das Gerät mit einer Abdeckung auf, um es vor Staub, Regen und Schnee zu schützen. Kanalanschlüsse sind bei Lagerung und Installation abzudecken. -
Seite 10: Kanalanschlüsse
| Kanalanschlüsse Kanalanschlüsse Mit „Links“ (L) und „Rechts“ (R) wird die Position des Zulufteinlasses (von der Zugangsseite aus gesehen) angegeben. Zuluft Fortluft Außenluft Abluft Topvex SC Topvex TC 2149582 | A002... -
Seite 11: Interne Komponenten
Interne Komponenten | Interne Komponenten Topvex SC Bild 1 Gerät in linker Ausführung Zuluft Fortluft Außenluft Abluft Beschreibung Position Zuluftventilator Abluftventilator Zuluftfilter Abluftfilter Wärmeübertrager Access-Schaltschrank Klappe für Außenluft-Bypass/Enteisung der Sektionen (gilt nur für Geräte mit Enteisung der Sektionen) Regelungsbox für sektionale Enteisung (gilt nur für Geräte mit sektionaler Enteisung) Interner Schaltschrank Heizregister (EL oder HWH) Drucktransmitter Zuluftventilator/Abluftfilter... -
Seite 12: Topvex Tc
| Interne Komponenten Topvex TC Bild 2 Gerät in linker Ausführung Zuluft Fortluft Außenluft Abluft Beschreibung Position Zuluftventilator Abluftventilator Zuluftfilter Abluftfilter Wärmeübertrager Access-Schaltschrank Klappe für Außenluft-Bypass/Enteisung der Sektionen (gilt nur für Geräte mit Enteisung der Sektionen) Regelungsbox für sektionale Enteisung (gilt nur für Geräte mit sektionaler Enteisung) Interner Schaltschrank Heizregister (EL oder HWH) Drucktransmitter Zuluftventilator/Abluftfilter... -
Seite 13: Installation
Raum (z. B. Abstellraum, Waschküche, Dachboden o.s.ä.). Prüfen Sie vor Beginn der Installation, ob alle Anlagenteile geliefert wurden. Melden Sie jegliche Abweichungen von der Gerätebestellung dem Anbieter der Systemair Produkte. Am Installationsort • Lösen Sie die Schrauben, mit denen das Lüftungsgerät an der Palette befestigt ist. -
Seite 14: Anforderungen Bei Der Installation
| Installation Anforderungen bei der Installation Warnung • Das Gerät ist schwer. Seien Sie vorsichtig bei Transport und Montage. Es besteht Einklemmungsgefahr. Tragen Sie Schutzkleidung. • Schließen Sie die Kanäle an oder bringen Sie Schutzvorrichtungen an, um den Zugang zu den Ventilatoren durch die Kanalanschlüsse zu verhindern. -
Seite 15: Größe Bei Demontage Sc 60-70, Tc 60- 70
Installation | Größe bei Demontage SC 60-70, TC 60-70 Demontieren Sie die mittlere Sektion für den Transport über die kleineren Öffnungen (min. 900 mm). Das schwerste Bauteil ist der Wärmetauscher: 48 kg x 2. Tabelle 2 Erforderliche Werkzeuge Inbusschlüssel, 8 mm (5/16"), Torx 20, Schraubendreher, Splinttreiber Warnung Für eine sichere Demontage ist mehr als eine Person erforderlich. - Seite 16 | Installation Entfernen Sie die Bypassklappe Warnung Achten Sie auf scharfe Kanten. Tragen Sie Schutzhandschuhe und Schutzbekleidung. 4. Lösen Sie die Schrauben und halten Sie dabei die Schienen der Klappe fest. Entfernen Sie die Schienen der Klappe. 5. Drehen Sie die Klappe und ziehen Sie diese in entgegengesetzter Richtung zum Wärmetauscher heraus. 6.
- Seite 17 Installation | Entfernen Sie die mittleren Türträger. 8. Lösen Sie die Schrauben an den Türträgern (6 Schrauben an der Vorderseite und 6 Schrauben an der Rückseite) und entfernen Sie die Träger. Entfernen Sie das Dach 9. Entfernen Sie die Verkablung vom Teil des Daches. 10.Lösen und entfernen Sie die 8 Schrauben für die äußeren Träger des Dachs.
- Seite 18 | Installation 12.Um Gewicht zu reduzieren, entfernen Sie die obere Trennwand (entfernen Sie die Kabelbundbefestigungen für die Verkabelung). Entfernen Sie die Träger. 13.Lösen und entfernen Sie die 8 Schrauben des Bodens an den äußeren Trägern. 14.Lösen und entfernen Sie die 8 Schrauben an den Verstärkungen. 2149582 | A002...
- Seite 19 Installation | 15.Entfernen Sie die Träger. 16.Es ist möglich, die Träger weiter zu demontieren. Entfernen Sie den Wärmetauscher. Vorsicht • Handhaben Sie den Wärmetauscher vorsichtig. • Der Wärmetauscher ist schwer. 17.Entfernen Sie den Wärmetauscher und den Bypass. 2149582 | A002...
-
Seite 20: Montage Von Topvex Sc60, Topvex Sc70
| Installation Montage von Topvex SC60, Topvex SC70 Befestigen Sie den Wärmetauscher. Vorsicht • Handhaben Sie den Wärmetauscher vorsichtig. • Der Wärmetauscher ist schwer. 1. Stellen Sie den Wärmetauscher und den Bypass vorsichtig auf die Bodenplatte. Befestigen Sie die Träger. 2. - Seite 21 Installation | 3. Befestigen Sie die 8 Schrauben des Bodens an den äußeren Trägern. Befestigen Sie das Dach. Warnung Das Dachteil ist sperrig, zwei Personen sind hierfür erforderlich. 4. Befestigen Sie die äußeren Träger des Dachs mithilfe von 8 Schrauben. 5.
- Seite 22 | Installation Befestigen Sie die Türträger, 6. Befestigen Sie die Türträger (6 Schrauben auf der Vorderseite und 6 Schrauben auf der Rückseite) Befestigen Sie die Schiene, an der die Trennwand befestigt ist. 7. Befestigen Sie die Schrauben, mit denen die Schiene auf der anderen Seite der Trennwand befestigt ist. 2149582 | A002...
- Seite 23 Installation | Befestigen Sie die Klappe 8. Setzen Sie die Klappe im Bereich über dem Wärmetauscher ein. Vorsicht Ziehen Sie die Klappe nicht auf dem Wärmetauscher entlang. 9. Heben Sie die Klappe mit dem kurzen Ende auf die Schiene an den äußeren Trägern. Verwenden Sie auf die kleinen Haken zur Befestigung der Klappe.
- Seite 24 | Installation 13.Setzen Sie die Teile des Lüftungsgeräts mithilfe eines Palettenlifts zusammen. 14.Öffnen Sie die mittleren Türen und Türen der Sektionen. 15.Entfernen Sie die Filter für einen einfachen Zugriff. 16.Verwenden Sie einen Inbusschlüssel an der Seite der 8 Anschlüsse, um die Sektionen des Geräts zu verriegeln. Bild 5 8 Anschlüsse 2149582 | A002...
- Seite 25 Installation | 17.Befestigen Sie die Schnellanschlusskabel seitlich zwischen den seitlichen und mittleren Sektionen. Abbildung 6. Die Kabel sind gekennzeichnet, um einen korrekten Anschluss zu ermöglichen. Hinweis! Achten Sie auf die Kabelkennzeichnungen. Bild 6 Schnellanschluss, in der Abbildung ist nur ein Kabel dargestellt 2149582 | A002...
-
Seite 26: Schließen Sie Den Kondenswasserablauf An
| Installation Schließen Sie den Kondenswasserablauf an. Schließen Sie das Ablaufrohr und den Siphon an der Abluftseite unten am Gerät an. Abbildung 7. Schneiden Sie das Ab- laufrohr auf die erforderliche Länge zurück, siehe Tabelle 3. Hinweis! Beim Aufbau an einer unbeheizten Stelle muss das Abflussrohr und der Geruchverschluss gut isoliert werden, damit ein Gefrieren des Wassers vermieden wird. -
Seite 27: Montieren Des Zuluftsensors
Installation | Montieren des Zuluftsensors Montieren Sie den Zuluftsensor im Zuluftkanal. Schließen Sie den Zuluftsensor an der Bedieneinheit CU27-C im Access -Schaltschrank an. Nehmen Sie den Anschluss gemäß nachfolgender Tabelle vor. Alle anderen Temperaturfühler sind werkseitig im Gerät verbaut. CU27-C TG-KH/PT1000-Kanalsensor T81: UI1 T81: REF... -
Seite 28: Elektrische Anschlüsse
| Elektrische Anschlüsse Elektrische Anschlüsse Der interne Schaltschrank und das elektrische Heizregister müssen über separate Anschlüsse mit der Netzstromversor- gung verbunden werden. Gefahr • Trennen Sie Netzstromversorgung des Geräts, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Führen Sie alle elektrischen Anschlüsse gemäß den lokalen Vorschriften und Richtlinien aus. Elektrische Anschlüsse müssen von einem autorisierten Installateur ausgeführt werden. -
Seite 29: Schließen Sie Die Stromversorgung An Das Elektrische Heizregister An
Elektrische Anschlüsse | 10.2 Schließen Sie die Stromversorgung an das elektrische Heizregister an. Öffnen Sie die Klappe zum elektrischen Heizregister, indem Sie die vier Schrauben lösen. Führen Sie das Kabel durch die Kabeltülle (1) und schließen Sie die Netzstromversorgung an die Klemmen für das elektrische Heizregister (2) an. Abbil- dung 11. -
Seite 30: Anschluss Des Wasserheizregisters
| Anschluss des Wasserheizregisters Anschluss des Wasserheizregisters Vorsicht Achten Sie darauf, dass Sie beim Anschließen von Wasserleitungen an die Anschlüsse nicht das Wasserregister beschädigen. Entfernen Sie die Kabeltülle und schließen Sie die Wasserrohre an die Gewindeanschlussbuchsen an. Verwenden Sie zum Anziehen der Verbindung einen Schraubenschlüssel. Die Pfeile in der Abbildung stellen den Ein- und Auslass für das Warmwasser dar. -
Seite 31: Navipad Bedieneinheit
NaviPad Bedieneinheit | NaviPad Bedieneinheit NaviPad nicht für die Montage im Außenbereich geeignet. Die Schutzart der NaviPad -Bedieneinheit entspricht IP54 und die zulässigen Temperaturen liegen bei 0 bis 50 °C. Die Kommunikation zwischen der Bedieneinheit und dem Reg- ler im Access -Schaltschrank ist mithilfe eines Kabels mit einer Länge bis zu 100 Metern möglich. 12.1 Anschließen des NaviPad Lösen Sie die 6 Schrauben an der Abdeckung des Access-Schaltschranks Abbildung 13. -
Seite 32: Maßangaben Für Navipad
| NaviPad Bedieneinheit 12.2 Maßangaben für NaviPad NaviPad ist die Bedieneinheit der Lüftungsgeräte von Systemair und weist mehrere auswählbare Sprachen auf. c/cD 40,3 59,4 77,5 12.3 Montieren Sie die NaviPad Halterung NaviPad Bedieneinheit zur Montage am Lüftungsgerät mit 3-m-Kabel, Halterung und Schrauben ist im Lieferumfang enthalten. -
Seite 33: Access-Schaltschrank
Verwenden Sie einen der drei Flansche am Schaltschrank, um Zubehör zu installieren. Falls es erforderlich ist, diese Flanschart an einer Stelle auszutauschen, können Sie zusätzliche Flansche von Systemair bestellen. Falls der Access -Schaltschrank in einer ungeschützten Umgebung montiert wird und ein Gehäuse höherer Schutzklasse erforderlich ist, bestellen Sie einen entsprechenden Flansch für Kabeldurchführungen und tauschen Sie den vorhandenen Flansch aus... -
Seite 34: Anschließen Von Zubehör Am Regler
| Access-Schaltschrank 13.1 Anschließen von Zubehör am Regler CU27-C Bild 15 Bild 16 2149582 | A002... -
Seite 35: Cu27-C
Access-Schaltschrank | Anmerkungen CU27–C Anschluss von externem Zubehör T1:0 Vorgesehener Eingang für Rauchmelder (Calactro UG- 3-0) Rauchmeldung T1:+ T14:24V +24V 24 V DC Strom CO2-/Feuchtigkeitssensor Analoger Eingang max. 550 mA T14:AI6 0..10V T14:0V 0 V DC Strom T15:24V +24V 24 V DC Strom Analoger Eingang max. -
Seite 36: Zusatzausrüstung
| Zusatzausrüstung Anmerkungen CU27–C Anschluss von externem Zubehör T71:0V 0 V DC Strom Wasserventilantrieb Analoger Ausgang, max. 750 mA T71:AO1 0..10V Heizung T71:24V +24V 24 V DC Strom T72:0V 0 V DC Strom Ventilstellantrieb Kühlung Analoger Ausgang, max. 750 mA T72:AO2 0..10V T72:24V... -
Seite 37: Technische Daten
Technische Daten | Technische Daten 15.1 Abmessungen und Gewicht Topvex SC Die Abmessungen sind in mm angegeben. Topvex SC20, Topvex SC25 2000 56.3 øG Modell øG Topvex SC20 Topvex SC25 Topvex SC35 2540 2149582 | A002... - Seite 38 | Technische Daten Topvex SC60, Topvex SC70 2742 1292 1015 1201 Modell Topvex SC60 1074 Topvex SC70 1420 1017 1203 Tabelle 4 Gewicht Topvex SC Modell Gewicht, kg Topvex SC20 Topvex SC25 Topvex SC35 Topvex SC60 Topvex SC70 2149582 | A002...
-
Seite 39: Abmessungen Und Gewicht Topvex Tc
Technische Daten | 15.2 Abmessungen und Gewicht Topvex TC Topvex TC20 2000 ø313 Topvex TC25 2000 2149582 | A002... - Seite 40 | Technische Daten Topvex TC35 2540 160 400 130 Topvex TC60, Topvex TC70 2742 1292 399 273 1015 1201 Topvex TC60 1074 Topvex TC70 1420 1017 1203 2149582 | A002...
- Seite 41 Technische Daten | Tabelle 5 Gewicht Topvex TC Modell Gewicht, kg Topvex TC20 Topvex TC25 Topvex TC35 Topvex TC60 Topvex TC70 2149582 | A002...
- Seite 42 Technische Daten | 2149582 | A002...
- Seite 43 Technische Daten | 2149582 | A002...
- Seite 44 Technische Daten | 2149582 | A002...
-
Seite 45: Entsorgung
Entsorgung | Entsorgung ♦ Stellen Sie sicher, dass das Material recycelt wird. Beachten Sie die nationalen Vorschriften. ♦ Das Gerät und die Transportverpackung bestehen zum überwiegenden Teil aus recyclingfähigen Rohstoffen. ♦ Zerlegen Sie das Lüftungsgerät in seine einzelnen Bauteile. ♦ Trennen Sie die Teile nach: •... - Seite 46 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 www.systemair.com...
