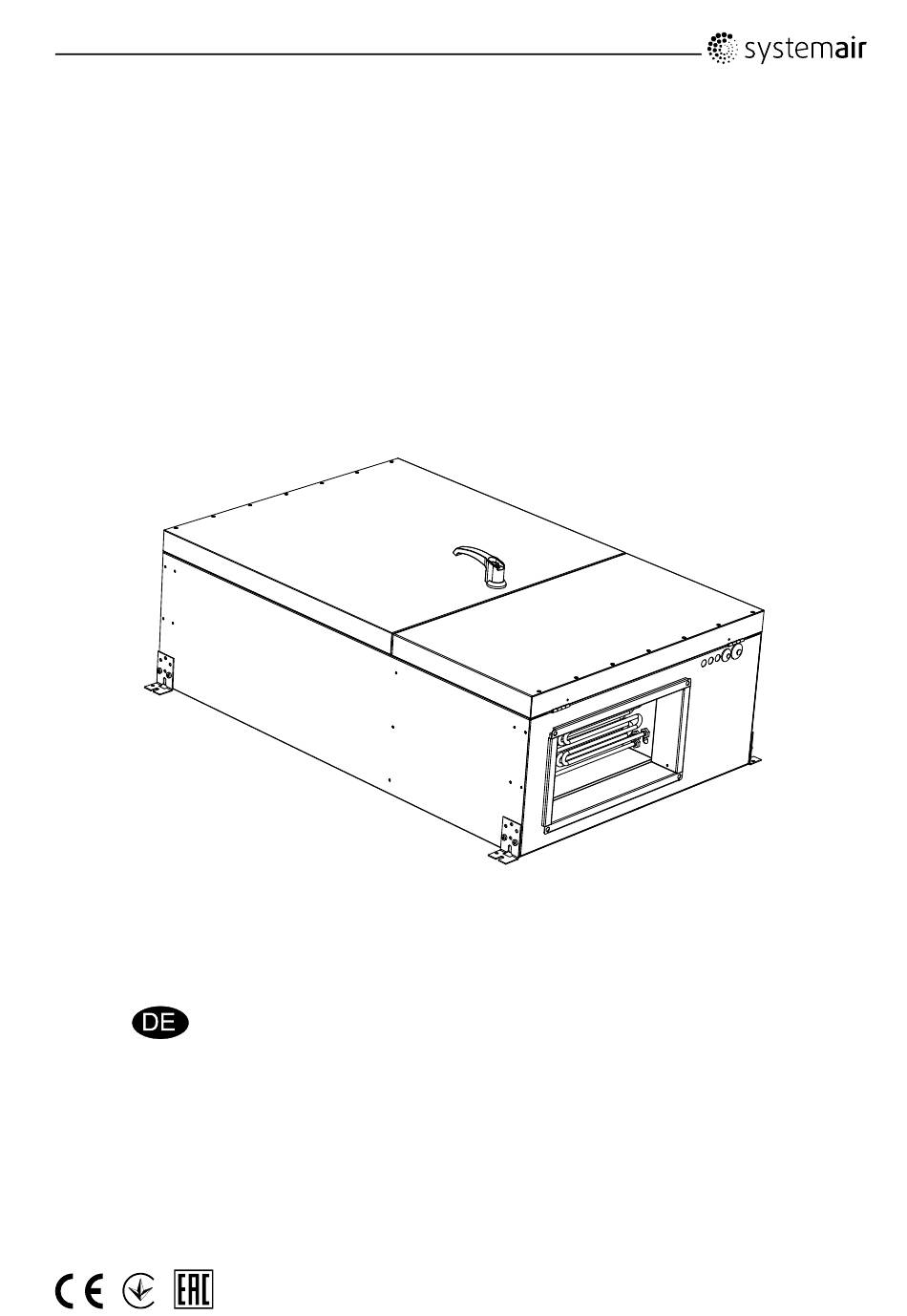

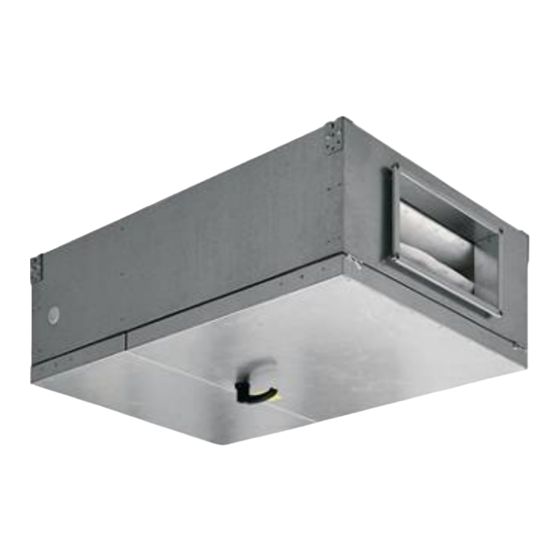

- Seite 1 TA 450-4500 Lüftungsgerät Betriebs- und Wartungsanleitung Aus dem Englischen 1140832-DE übersetztes Dokument 2014-09-24 A001...
-
Seite 2: Inhaltsverzeichnis
3.3 Temperatursensor ......................2 3.4 Wasserheizregister ......................3 3.5 Elektrische Heizung......................3 3.6 Elektrischer Anschlusskasten .................... 3 3.6.1 Anschlusskasten TA 450 EL ..................4 3.6.2 Anschlusskasten TA 650-2000 EL ................5 3.6.3 Anschlusskasten TA 1400-4500 HW................. 6 4 Betrieb ............................7 4.1 Möglichkeiten zur Temperaturregelung................ -
Seite 3: Warnhinweise
Diese Installations-, Betriebs- und Wartungsanleitung bezieht sich auf die Lüftungsgeräte vom Typ TA, die von Systemair AB hergestellt werden. Es enthält grundlegende Informationen und Empfehlungen in Bezug auf das Design, die Installation, die Inbetriebnahme und den Betrieb, die eingehalten werden müssen, um die störungsfreie Funktion des Geräts zu gewährleisten. -
Seite 4: Produktbeschreibung
Ihrem Installateur oder Großhändler erwerben. 3.3 Temperatursensor In TA wird der Zuluftsensor mit dem Gerät geliefert und muss im Zuluftkanal außerhalb des Gerätes installiert werden. Ausführlichere Informationen entnehmen Sie bitte der Installationsanleitung. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 5: Wasserheizregister
Elektroarbeiten durchführen! • Alle elektrischen Verbindungen müssen durch einen autorisierten Installateur und in Übereinstimmung mit den lokalen Vorschriften und Bestimmungen ausgeführt werden. TA sind mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 6: Anschlusskasten Ta 450 El
3.6.1 Anschlusskasten TA 450 EL Bild 2 Anschlusskasten TA 450 EL Drehzahlwandler Bedieneinheit Corrigo 24 V-Transformator Klemmenblock Klemmenleiste für Stromeingang Rücksetztaste für Überhitzungsschutz Lasttrennschalter Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 7: Anschlusskasten Ta 650-2000 El
3.6.2 Anschlusskasten TA 650-2000 EL Bild 3 Anschlusskasten TA 650-2000 EL Drehzahlwandler Bedieneinheit Corrigo 24 V-Transformator Klemmenblock Klemmenleiste für Stromeingang Rücksetztaste für Überhitzungsschutz Lasttrennschalter Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 8: Anschlusskasten Ta 1400-4500 Hw
3.6.3 Anschlusskasten TA 1400-4500 HW Bild 4 Anschlusskasten TA 1400-4500 HW Drehzahlwandler Bedieneinheit Corrigo 24 V-Transformator Klemmenblock Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 9: Betrieb
Zuluftkanal ca. 3 m hinter dem Mindesttemperatur ist +12 °C und Gerät positioniert. die Höchsttemperatur ist +30 °C. 4.2 Start der Wärmeregelung Die Wärmeregelung startet immer ab einem Ausgangssignal von 100 %. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 10: Freie Kühlung
Die SCP-Bedieneinheit wird mit einem 10 m Kabel geliefert, das an die Bedieneinheit angeschlossen ist und über einen Schnellkupplungsstecker an das Topvex-Gerät angeschlossen wird. Der Kontakt wird an den Corrigo-Regler im elektrischen Anschlusskasten angeschlossen. Das Kabel kann auf der Rückseite der Bedieneinheit abgeschraubt werden (Abbildung 5). Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 11: Bedienen Der Bedieneinheit
& rechts. Die Oben-/Unten-Tasten können Sie zudem zum Erhöhen oder Reduzieren von Werten beim Einstellen oder Ändern von Parametern verwenden. Befestigungslöcher. Anschlussblock. Anschluss an braunes Kabel. Anschluss an gelbes Kabel. Anschluss an weißes Kabel. Anschluss an schwarzes Kabel. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 12: Navigieren In Den Menüs
Sie mit der "UNTEN"-Taste zur nächsten Ebene. Ablufttemperatur Zeigt die tatsächliche Ablufttemperatur Ist:..ºC Stellen Sie den Zuluftsollwert ein. Standard ist 18 Soll: 18 ºC °C (Anmeldung in der Service-Ebene erforderlich, Code 2222, um die Standardeinstellung zu ändern) Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... - Seite 13 Zum Öffnen der Service-Ebene verwenden Sie Code 2222 im Menü "Benutzerrechte". Zum Öffnen der Benutzerebene verwenden Sie Code 1111. Zum Öffnen der Administrator-Ebene verwenden Sie Code 3333 im „Konfigurationsmenü“. Hinweis! Informationen zu den erweiterten Einstellungen entnehmen Sie bitte dem "Allgemeinen Inbetriebnahmeprotokoll" unter www.systemair.com, Online-Katalog. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
-
Seite 14: Menü Im Überblick
Freie Kühlung Zeigt den Status der Funktion aktiv: Nein der freien Kühlung Stützbetrieb Zeigt den Status der Funktion des Stützbetriebs Aktiv: Nein Zeigt den Status der Funktion CO2/VOC aktiv der Bedarfslüftung (CO2/VOC) Niemals Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... - Seite 15 Stellen Sie die maximal Kaskadenregelung und minimal zulässige Zulufttemperatur bei Max./min. Kaskadenregelung ein Zulufttemp. Für die Änderung der Max.: 30 ºC Einstellungen ist die Anmeldung auf der Min.: 12,0 ºC Service-Ebene erforderlich Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 16 Montag bis Sonntag + Ferientag für die halbe Drehzahl ein. Es ist möglich, 2 Perioden pro Tag einzustellen. 00:00 24:00 für den kontinuierlichen Betrieb. 00:00 00:00 inaktiviert die Periode. Vermerken Sie die Einstellungen im Inbetriebnahmeprotokoll Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 17 3:01–05 — 01–05 von einem und mehreren aufeinanderfolgenden Tagen sein. Das Format des Datums ist: MM:TT. Wenn das aktuelle Datum in eine Ferienperiode fällt, wird der Wochenplaner die Einstellungen für den Tag "Ferientag" verwenden. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 18 AV (Abluftventilator) auf "Auto, Handbetr. Normal, Reduz. oder Handbetr. AV: Auto Handbetrieb Handbetrieb: Heizung Stellen Sie die Heizung auf Auto, Handbetrieb oder Aus Auto Stellen Sie den Handbetrieb: Handbetriebsausgang 100.0 zwischen 0-100 % Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 19 Alternativen nicht angezeigt werden. → Temp.regelung Zuluftregelung Stellen Sie das P-Band und die I-Zeit für die Funktion P-Band: 33,0°C Zuluftregelung ein I-Zeit: 100,0 Sek. Hinweis! Nähere Erläuterungen entnehmen Sie bitte dem Corrigo-E-Handbuch Lüftung Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 20 Zurück auf In diesem Menü ist es Werks- möglich, alle Parameter auf Werkseinstellungen oder einstellungen: Benutzereinstellungen, die Nein vorher gespeichert wurden, zurückzusetzen. Zurück auf Benutzer- Wählen Sie Ja oder Nein einstellungen: Nein Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 21 Tag für die Aktivierung der 22 °C Funktion der freien Kühlung ein. Die Temperatur des vergangenen Tages muss über der eingestellten Temperatur liegen, um die Funktion der freien Kühlung aktivieren zu können. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 22 Drehzahl ein AV: 0 % Außenfühler im Stellen Sie ein, ob der Zuluftkanal Außenfühler im Zuluftkanal befestigt befestigt ist oder nicht. (Einlasskanal) Wählen Sie zwischen Nein und Nein Eingestellt ist Nein. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 23 Stellen Sie die ebene Aktivierungsebene bei 1/2 Drehzahl ein 1/2–Drehz.: 800 ppm Stellen Sie die Aktivierungsebene bei 1/1 1/1–Drehz.: Drehzahl ein 1000 ppm Stellen Sie den zulässigen Diff: 160 ppm Differenzwert ein Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 24 Min SW: 12,0°C Stellen Sie den min. zulässigen Max SW: 30,0°C Sollwert des externen Sollwerts ein. Stellen Sie den max. zulässigen Sollwert des externen Sollwerts ein. → Stufenregler Stufenregl. Nicht in Verwendung. Erhitzer Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
- Seite 25 6 Minuten Inaktivität → Codeänderung Codeänderung Stellen Sie für die Ebene Ihrer für Wahl einen neuen Code ein. Ebene:Basic Kann erst nach dem Einloggen auf der Service-Ebene erfolgen. Neuer Code xxxx Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832...
-
Seite 26: Wartung
Als „zu wechselnder Filter“ in der Bedieneinheit angezeigt, 1-2 Mal pro Jahr oder wenn nötig Der Taschenfilter kann nicht gereinigt werden, sondern muss bei Bedarf ausgewechselt werden. Neue Filter können bei Systemair bestellt werden. Betriebszeit zwischen Filterwechseln muss nach jedem Filterwechsel neu eingestellt werden, siehe Alarmeinstellungen, Alarmgrenzen, Servicealarm in der Bedieneinheit. -
Seite 27: Reinigen Der Luftauslässe Und Ventile
10 Minuten laufen, nachdem die Stromversorgung abgetrennt wurde. Dauert der Austausch der Batterie weniger als 10 Minuten, ist kein erneutes Laden des Programms erforderlich und die Uhr läuft wie gewohnt weiter. Die Ersatzbatterie muss vom Typ CR2032 sein. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 28: Fehlersuche
Bedieneinheit. Setzen Sie ihn gegebenenfalls zurück. 4. Schwankende Zulufttemperatur • Überprüfen Sie, ob der Zulufttemperatursensor in ca. 3 m Entfernung vom Erhitzer montiert ist. 5. Lärm/Schwingungen • Reinigen Sie die Ventilatorenlaufräder. Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... -
Seite 29: Alarme
Sie zunächst die Abbrechen-Taste und anschließend die LINKS-Taste. 8.9 Service Bitte notieren Sie sich die Spezifikations- und Fertigungsnummer vom Typenschild am Gerät, bevor Sie den Kundendienst anrufen. 1. Artikelnummer 2. Fertigungsauftragsnummer 3. Fortlaufende Nummer 4. Fertigungsdatum 5. Fertigungskode (Produktspezifikation) Betriebs- und Wartungsanleitung TA 450-4500 Systemair AB 1140832... - Seite 30 Systemair AB behält sich das Recht vor, Änderungen und Verbesserungen am Inhalt dieser Anleitung ohne Vorankündigung vorzunehmen. SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 Fax +46 222 440 99 www.systemair.com 1140832...
