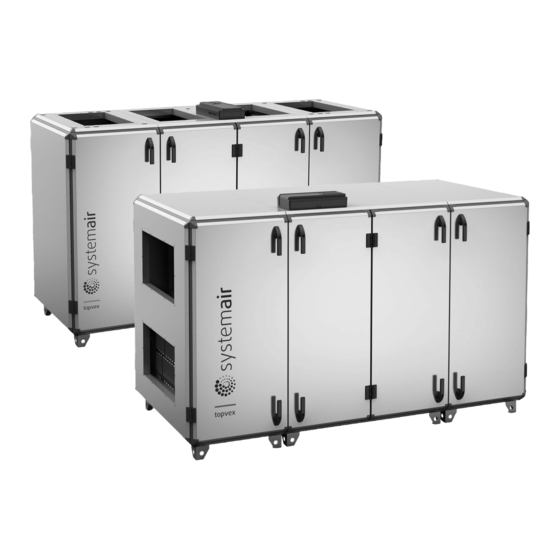

SystemAir Topvex SC Betriebs- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für Topvex SC:
- Betriebs- und wartungsanleitung (28 Seiten) ,
- Installationsanleitung (12 Seiten)
Verwandte Anleitungen für SystemAir Topvex SC
Inhaltszusammenfassung für SystemAir Topvex SC
- Seite 1 Lüftungsgerät Topvex SC, TC Betriebs- und Wartungsanleitung Aus dem Englischen übersetztes Dokument | 2149592 · A007...
- Seite 2 © Copyright Systemair AB Alle Rechte vorbehalten E&OE Systemair AB behält sich das Recht vor, seine Produkte ohne Vorankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. 2149592 | A007...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht............1 7.10 So reinigen Sie das Kanalsystem ....24 7.11 Positionen, an denen Sie ausgelöste Bestimmungsgemäße Sicherungen zurückstellen Verwendung .........1 können ..........25 Disclaimer ..........1 7.12 So setzen Sie den manuellen Gewährleistung ........1 Überhitzungsschutz zurück (EL- Warnhinweise ..........1 Geräte) ..........25 Warnschilder am Produkt ........2 7.13 So tauschen Sie das Ventilatormodul Produktbeschreibung ........3... -
Seite 5: Übersicht
Die Lüftungsgeräte sind zur Belüftung und je nach Einstellungen zur Wärmerückgewinnung, Lufterwärmung oder freien Kühlung vorgesehen. Topvex SC, TC sind für eine Installation im Inneren vorgesehen. Je nach Modell und Größe können Schallpegel von mehr als 70 dB(A) auftreten (ausführliche Informationen im Online- katalog unter www.systemair.com). -
Seite 6: Warnschilder Am Produkt
| Warnschilder am Produkt Warnschilder am Produkt An den Lüftungsgeräten angebrachte Warnschilder. Bild 1 Vor dem Zugang zu den Klemmen müssen alle Versorgungsstromkreise vom Netzstrom getrennt werden. Bild 2 Rotierender Ventilator während der 4-minütigen Auslaufzeit 2149592 | A007... -
Seite 7: Produktbeschreibung
Verschmutzte Filter müssen ausgetauscht werden. Wir empfehlen Ihnen, Originalfilter von Systemair zu bestellen. Wärmetauscher Topvex SC, TC Modelle sind mit Gegenstromwärmetauschern und Bypass-Klappen ausgerüstet. Der Betrieb der Bypass- Klappe erfolgt automatisch und hängt von der eingestellten Temperatur oder einer laufenden Enteisung ab. -
Seite 8: Position Der Internen Komponenten
| Produktbeschreibung Position der internen Komponenten 4.8.1 Topvex SC Bild 3 Gerät in linker Ausführung Zuluft Fortluft Außenluft Abluft Beschreibung Position Zuluftventilator Abluftventilator Zuluftfilter Abluftfilter Wärmeübertrager Access-Schaltschrank Klappe für Außenluft-Bypass/Enteisung der Sektionen (gilt nur für Geräte mit Enteisung der Sektionen) Regelungsbox für sektionale Enteisung (gilt nur für Geräte mit sektionaler Enteisung) - Seite 9 Produktbeschreibung | 4.8.2 Topvex TC Bild 4 Gerät in linker Ausführung Zuluft Fortluft Außenluft Abluft Beschreibung Position Zuluftventilator Abluftventilator Zuluftfilter Abluftfilter Wärmeübertrager Access-Schaltschrank Klappe für Außenluft-Bypass/Enteisung der Sektionen (gilt nur für Geräte mit Enteisung der Sektionen) Regelungsbox für sektionale Enteisung (gilt nur für Geräte mit sektionaler Enteisung) Interner Schaltschrank Heizregister (EL oder HWH) Drucktransmitter Zuluftventilator/Abluftfilter...
-
Seite 10: Access Schaltschrank
Verwenden Sie einen der drei Flansche am Schaltschrank, um Zubehör zu installieren. Falls es erforderlich ist, diesen Flanschtyp an einer Stelle auszutauschen, können Sie zusätzliche Flansche von Systemair bestellen. Falls der Access -Schaltschrank in einer ungeschützten Umgebung montiert wird und ein Gehäuse höherer Schutzklasse erforderlich ist, bestellen Sie einen entsprechenden Flansch für Kabeldurchführungen und tauschen Sie den vorhandenen Flansch aus... -
Seite 11: Inbetriebnahme
• Schalten Sie die Stromversorgung zu. NaviPad Bei NaviPad handelt es sich um die Benutzerschnittstelle von Systemair mit einem kapazitiven 7-Zoll-Touchscreen. Die Benutzerschnittstelle stellt Informationen über die angeschlossenen Lüftungsgeräte zur Verfügung und ermöglicht Ih- nen, alle Funktionen zu steuern. Sie können durch Tippen auf den Touchscreen navigieren, um eine Funktion zu aktivie- ren, Einstellungen zu ändern, oder Werte in Echtzeit ablesen. -
Seite 12: Startassistent
| Inbetriebnahme 5.1.1 Startassistent Wenn Sie das NaviPad erstmalig starten, müssen Sie den Bildschirm kalibrieren. Tippen Sie dazu leicht auf die Kreuzmarkierungen. Danach werden Sie aufgefordert, folgende Informationen einzugeben: • Sprache • Zeit und Datum Verfügbare Lüftungsgeräte werden in der Geräteliste angezeigt. Wählen Sie das Lüftungsgerät aus, das mit dem Navi- Pad verbunden werden soll. - Seite 13 Inbetriebnahme | 2149592 | A007...
-
Seite 14: Symbolbeschreibung
Zeit und Datum Wochenprogramm Konfiguration Alarm- und Funktionskonfigurationen, E/A-Zuordnungseinstellungen Systeminformationen Zeigt Informationen zum Lüftungsgerät, Montageort, zur Bedieneinheit, Kommunikation und zum Systemair-Produkt an. Alarmsymbol, zeigt an, ob aktive Alarme vorliegen. Durch Tippen auf das Symbol gelangen Sie zur Alarmliste. 2149592 | A007... -
Seite 15: Benutzerebenen
Inbetriebnahme | 5.1.5 Benutzerebenen Lese-/Schreibrechte – Startseite Folgende Funktionen können im Endnutzermodus verwendet werden: Endnutzer Stoppen des Lüftungsgeräts zu Wartungszwecken (z. B. Austauschen des Wenn ausgeloggt Filters), Ändern der Zeit für verlängerten Betrieb sowie Ändern des Temperatursollwerts. Durchlaufdiagramm und aktive Alarme werden in der Alarmliste angezeigt. Bedienermodus —... -
Seite 16: Betrieb
| Betrieb Betrieb Reglereinstellungen Die Menüs und Funktionen weichen möglicherweise je nach aktueller Konfiguration und/oder auf dem Lüftungsgerät laufender Version der Anwendung ab. 6.1.1 Datum und Einstellungen Datum und Einstellungen 2022–02–04 > Übersicht Betrieb > Status des Eingangs/Ausgangs > Überblick Energieeinstellungen >... -
Seite 17: Status Eingänge/Ausgänge
Betrieb | 6.1.1.2 Status Eingänge/Ausgänge E/A-Status Gesamtübersicht von: • Sensoren • E/A • Ventilatorregler • Temperatursequenz • Betriebsmodus • Gerätestatus Können alle im manuellen Modus einstellt werden. • Manuelle Einstellung des Temperatursensors • Sperren der Ventilatoren bei Einstellung • Manuelles Testen der E/A bei externen Funktionen •... -
Seite 18: Ventilatorsteuerung
| Betrieb 6.1.1.5 Ventilatorsteuerung Einstellungen für die Ventilatorregelung. • Sollwert für verschiedene Ventilatordrehzahlen • Ventilatorkompensation, z. B. außenluftkompensierte Ventilatorkennlinien • Startverzögerung von Ventilatoren, Schließen von Klappen usw. • SFP-Menü • Externe Ventilatoren 6.1.1.6 Abrufsteuerung Einstellungen für: • Regelung für Luftqualität (CO2/relative Luftfeuchte) •... - Seite 19 Betrieb | 6.1.2 Ablaufdiagramm Flussdiagramm 2022–02–04 18 000 m³/h 34 Pa -6,8 °C 22,1 °C 198 Pa 71 % Open 32 % RH 84 % 22,1 °C 71 % RH 54 Pa 18 000 m³/h 21,8 °C 25 % RH -12,2 °C 16,7 °C 19,9 °C...
-
Seite 20: Zeiteinstellungen
| Betrieb 6.1.4 Zeiteinstellungen In diesem Menü können Sie das Datum und die Uhrzeit sowie sonstige Systemeinstellungen vornehmen. Einstellungen für: • Datum und Uhrzeit • Zeitplan für Betriebszeit (Beispiel 2 und 3) • Zeitplan für Feiertage • Zeitplan für zusätzliche Zeitgruppen Für jeden Tag gibt es zwei individuelle Betriebszeiträume;... -
Seite 21: Konfiguration
Betrieb | 6.1.5 Konfiguration • Systemeinstellungen • Konfigurationsassistent (Beispiel 4) • Funktionskonfiguration (Beispiel 5) • Einstellungen für E/A-Zuordnung • Alarmkonfiguration (Beispiel 6) • PID-Regler Der Konfigurationsassistent ist ein Menü, mit dem die Schritte zum Aktivieren und Konfigurieren von gebräuchlichem Zubehör und Funktionen vereinfacht sowie deren Ein- und Ausgänge zugeordnet werden. Der Assistent nimmt die er- forderlichen Konfigurationen automatisch vor und führt den Benutzer durch die begrenzte Auswahl an Optionen. -
Seite 22: Systeminformationen
Systeminformationen Zeigt Informationen zum Lüftungsgerät, Montageort, zur Bedieneinheit, Kommunikation und zum Systemair-Produkt an. Um Informationen einzugeben, wie z. B. die standortspezifische Bezeichnung eines Geräts oder die Kontaktdaten des Servicepartners, rufen Sie die folgende Menüoption auf: Einstellung der Systeminformationen mit Benutzerebene Service. -
Seite 23: Erweiterte Hmi (Human Machine Interface = Mensch-Maschine-Schnittstelle)- Einstellungen
Betrieb | Erweiterte HMI (Human Machine Interface = Mensch-Maschine-Schnittstelle)- Einstellungen Sie können per NaviPad-Taste zum Dashboard der Systemübersicht zurückkehren. Wechseln Sie zu und wählen „Erweiterte HMI-Einstellungen“ aus. Anmeldung erforderlich – 1111 NaviPad-Einstellungen 2022–02–04 Gerätename Home Normalbetrieb Sprache Einstellung Uhrzeit und Datum Erweiterte HMI- Einstellungen NaviPad neu starten... -
Seite 24: Keine Kommunikation
| Betrieb Bei Systemen mit mehreren Lüftungsgeräten, die über ein System-Dashboard überwacht werden, wird empfohlen, dies über ein strategisch positioniertes NaviPad zu handhaben und andere NaviPad-Geräte im selben Netzwerk nur mit ihren eigenen Lüftungsgeräten zu verbinden. Beispiel 9: Auf Werkseinstellungen von NaviPad zurücksetzen Sie werden aufgefordert, den Vorgang zu bestätigen. -
Seite 25: Wartung
Wartung | Wartung Gefahr • Trennen Sie Netzstromversorgung vom Gerät, bevor Sie Wartungsarbeiten oder elektrische Arbeiten ausführen! • Führen Sie alle elektrischen Anschlüsse gemäß den lokalen Vorschriften und Richtlinien aus. Elektrische Anschlüsse müssen von einem autorisierten Installateur ausgeführt werden. Warnung •... -
Seite 26: Wechseln Der Zu-/Abluftfilter
Der Taschenfilter kann nicht gereinigt werden, sondern muss bei Bedarf ausgewechselt werden. Wir empfehlen Ihnen, Originalfilter von Systemair zu bestellen. Die Zeit zwischen den Filterwechseln hängt von der Außenluftqualität ab. Ein Differenzdrucktransmitter zeigt an, wenn es an der Zeit ist, die Filter zu wechseln. Dabei wird im NaviPad ein Alarm ausgelöst. -
Seite 27: So Reinigen Sie Die Ventilatoren
Wartung | So reinigen Sie die Ventilatoren Vorsicht • Verwenden Sie kein Wasser! Reinigen Sie die Ventilatoren mit einem Tuch oder einer weichen Bürste. Verwenden Sie zur Beseitigung von hartnäcki- gen Ablagerungen Terpentinersatz. Lassen Sie alles vollständig trocknen. Der Ventilator kann zur Reinigung demontiert werden. Für Topvex SC35 muss der Türbalken entfernt werden, Abbildung 1. -
Seite 28: So Reinigen Sie Das Elektrische Heizregister
| Wartung So reinigen Sie das elektrische Heizregister Reinigen Sie die Heizstäbe mit Druckluft, Staubsauger oder einem Pinsel. Entfernen Sie den Ventilator, um Zugang zu er- halten, siehe Kapitel 7.5. So reinigen Sie die Abluftgitter und Luftauslässe Entfernen Sie bei Bedarf die Luftauslässe und Gitter. Waschen Sie diese in warmer Seifenlauge. Die Luftauslässe und Gitter müssen mit ihren Originalkonfigurationen und an ihren Originalpositionen wieder eingebaut werden, da andern- falls das Gleichgewicht des Systems gestört wird. -
Seite 29: Positionen, An Denen Sie Ausgelöste Sicherungen Zurückstellen Können
Wartung | 7.11 Positionen, an denen Sie ausgelöste Sicherungen zurückstellen können Es ist möglich, die Sicherungen zurückzusetzen, ohne die Klappe am Fach zu öffnen. Bild 7 Position Beschreibung Sicherungsautomat 1 ~ (nur Regler) Sicherungsautomat 3~ (nur Ventilatoren) Sicherungsautomat 3~ (nur Elektroerhitzer) 7.12 So setzen Sie den manuellen Überhitzungsschutz zurück (EL-Geräte) Drücken Sie die rote Taste am elektrischen Heizregister (). -
Seite 30: So Tauschen Sie Das Ventilatormodul Aus
| Wartung 7.13 So tauschen Sie das Ventilatormodul aus Achten Sie bei der Bestellung eines Ersatzventilatormoduls darauf, ob es sich um einen Zuluft- oder Abluftventilator handelt. Dies ist wichtig, damit der Ventilator die korrekte Modbus-Adresse erhält. Bringen Sie bei den Größen Topvex SC35 muss der Türbalken entfernt werden, Abbildung 10. 1. -
Seite 31: So Tauschen Sie Den Wärmetauscher Aus
Wartung | 7.14 So tauschen Sie den Wärmetauscher aus Entfernen Sie die Türen 1. Entfernen Sie die Abdeckung über den Scharnieren mit einem Schraubendreher. 2. Entfernen Sie die Scharnierstifte. 3. Entfernen Sie die Türen auf der Vorder- und Rückseite. Entfernen Sie die Bypassklappe Warnung Achten Sie auf scharfe Kanten. - Seite 32 | Wartung Demontieren Sie den Türträger 8. Lösen Sie die Schrauben am vorderen Türträger (6 Schrauben) und entfernen Sie den Träger. Bild 10 2149592 | A007...
- Seite 33 Wartung | Wechseln Sie den Wärmetauscher aus Vorsicht • Handhaben Sie den Wärmetauscher vorsichtig. • Der Wärmetauscher ist schwer. 9. Schieben Sie den Wärmetauscher heraus. 10.Entfernen Sie den alten Wärmetauscher. 11.Setzen Sie den neuen Wärmetauscher vorsichtig in die Öffnung ein und schieben Sie ihn behutsam an die korrekte Position.
- Seite 34 | Wartung Befestigen Sie die Klappe 14.Setzen Sie die Klappe im Bereich über dem Wärmetauscher ein. Vorsicht Ziehen Sie die Klappe nicht auf dem Wärmetauscher entlang. 15.Heben Sie die Klappe mit dem kurzen Ende auf die Schiene an den äußeren Trägern. Verwenden Sie auf die kleinen Haken zur Befestigung der Klappe.
-
Seite 35: So Tauschen Sie Die Interne Batterie Beim Regler Aus Cu27-C
Wartung | 7.15 So tauschen Sie die interne Batterie beim Regler aus CU27–C Der Alarmtext: Interner Batteriefehler wird am NaviPad angezeigt, wenn die Batterie ausgetauscht werden muss. Die erwartete Lebensdauer der Batterie liegt bei 5 Jahren. Vorsicht EDS-Schutz verwenden, d. h. ein geerdetes Armband! Hinweis! Notieren Sie sich die Positionen der Kabelanschlüsse, bevor Sie diese abtrennen. -
Seite 36: Fehlersuche
| Fehlersuche Bild 12 Fehlersuche Bei auftretenden Störungen führen Sie bitte erst folgende Kontrollen durch, bevor Sie sich mit dem Kundendienst in Verbindung setzen. Überprüfen Sie die Bedieneinheit stets auf aktive Alarme (Kapitel 9). 1. Ventilator(en) läuft/laufen nicht an • Überprüfen Sie, ob Alarmmeldungen angezeigt werden •... -
Seite 37: Alarme
Alarme | Alarme Eine LED in der NaviPad-Taste zeigt den Status des Lüftungsgeräts an. • Durchgehendes grünes Leuchten – Status OK (keine aktiven Alarme). • Rotes Blinken – in einem oder mehreren Lüftungsgeräten aktive/ausgegebene Alarme oder Verbindung zu einem Lüftungsgerät getrennt. •... -
Seite 38: Service
Wenn die Griffe verdreht sind, öffnen Sie die Türen mit einem 16 mm-Schraubenschlüssel. 11.2 Ersatzteile und Bezugsdokumente Informationen zu Ersatzteilen und Dokumenten finden Sie unter https://portal.systemair.comoder verwenden Sie den scannbaren Code auf dem TypenschildAbbildung 13. Falls Sie sonstiges Zubehör verwenden, das nicht im Lieferumfang enthalten war, lesen Sie sich die Informationen dazu in den separaten Anleitungen durch. - Seite 39 2149592 | A007...
- Seite 40 Systemair Sverige AB Industrivägen 3 SE-739 30 Skinnskatteberg, Sweden Phone +46 222 440 00 www.systemair.com...
