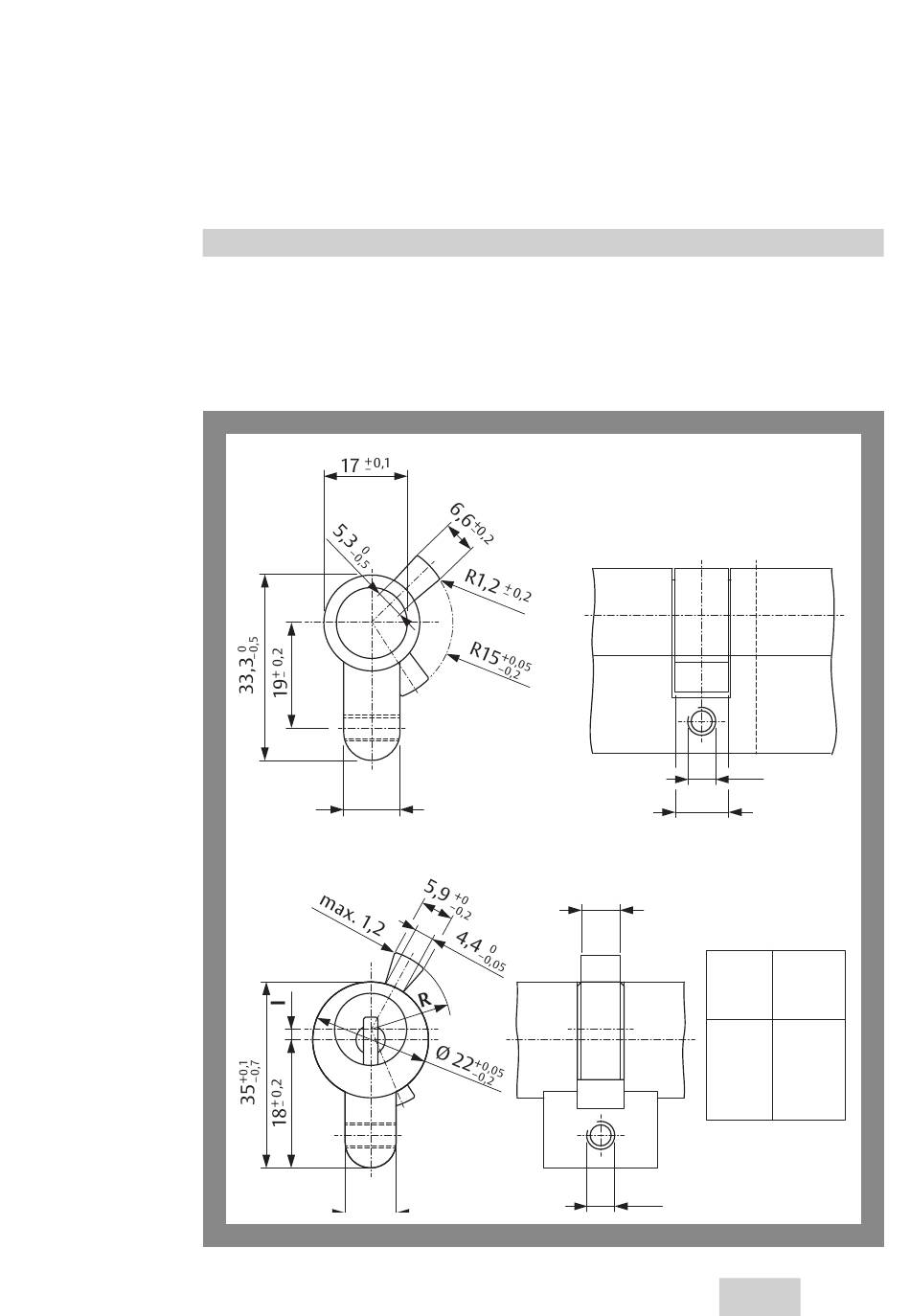

Abb. 4 :
Abmessungen der
Schließzylinder
nach DIN 18252
und
SN EN 1303
Montage

Profilzylinder montieren

Das Schloss muss in der Tür montiert sein, bevor der Profilzylinder (Abb. 4)
montiert werden kann. Der Profilzylinder muss zur Türblattdicke und zum
Türbeschlag passen und ragt bei einer vollständigen Tür bis zu 3 mm aus dem
Türbeschlag heraus.
1 Montieren Sie den Profilzylinder nach dort beiliegender Anleitung.
+
10
–
0,1
+0,05
10
– 0,1
DIN 18252
M5
0
9,5
–0,5
SN EN 1303
8,5 +0,2
–0,2
I
1,2
1,5
2,0
M5
DE
R
0 − 0,25
15,55
15,30
15,00
