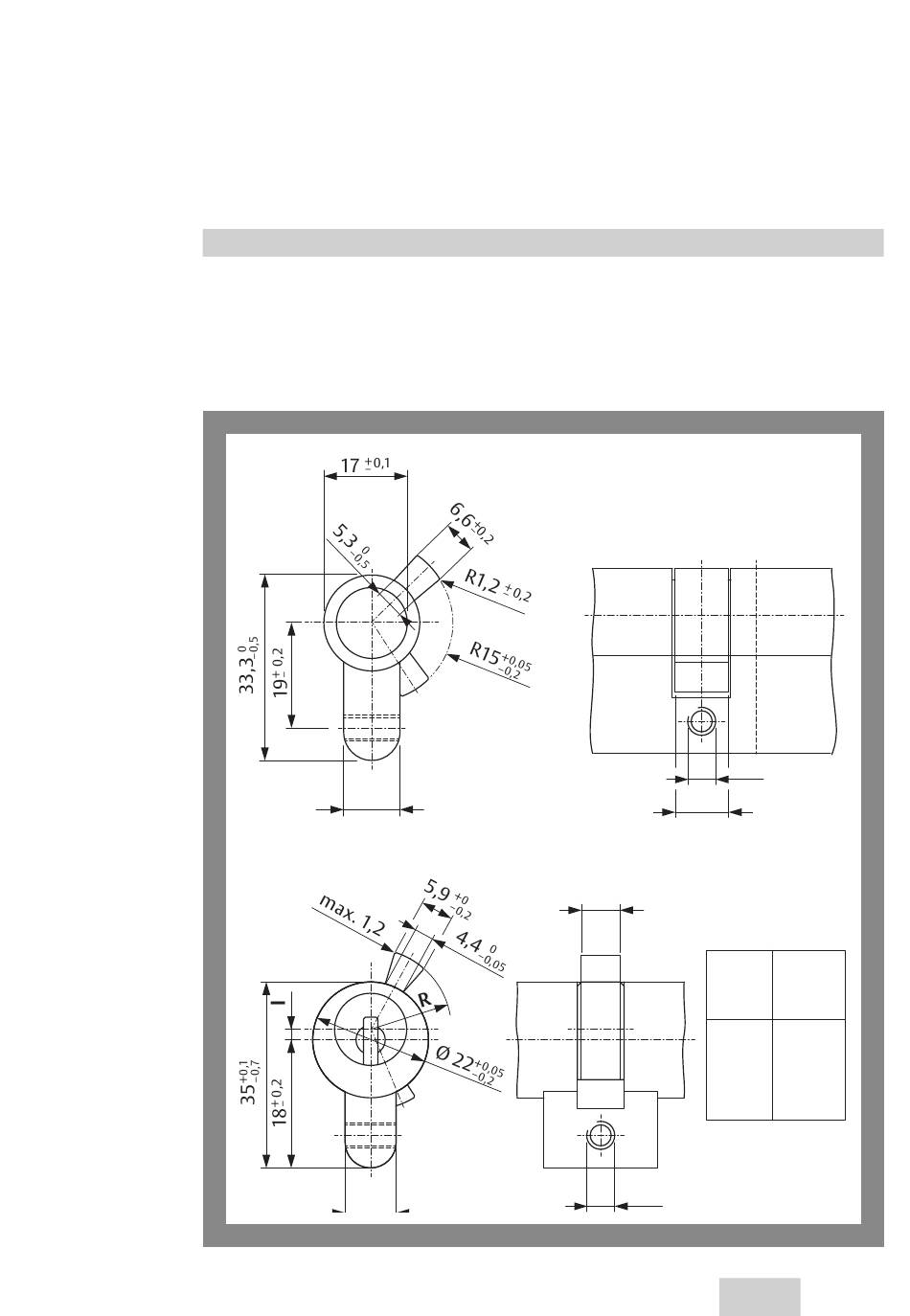

Afb. 4 :
afmetingen van de
sluitcilinder
conform DIN 18252
en
SN EN 1303
Montage
Profielcilinder monteren
Het slot moet in de deur zijn gemonteerd, voordat de profielcilinder (Afb. 4) kan
worden gemonteerd. De profielcilinder moet bij de deurbladdikte en het
deurbeslag passen en steekt bij een complete deur tot max. 3 mm uit het
deurbeslag.
1 Monteer de profielcilinder volgens de bijgesloten handleiding.
+
10
–
0,1
+0,05
10
– 0,1
DIN 18252
M5
0
9,5
–0,5
SN EN 1303
8,5 +0,2
–0,2
I
1,2
1,5
2,0
M5
NL
R
0 − 0,25
15,55
15,30
15,00
