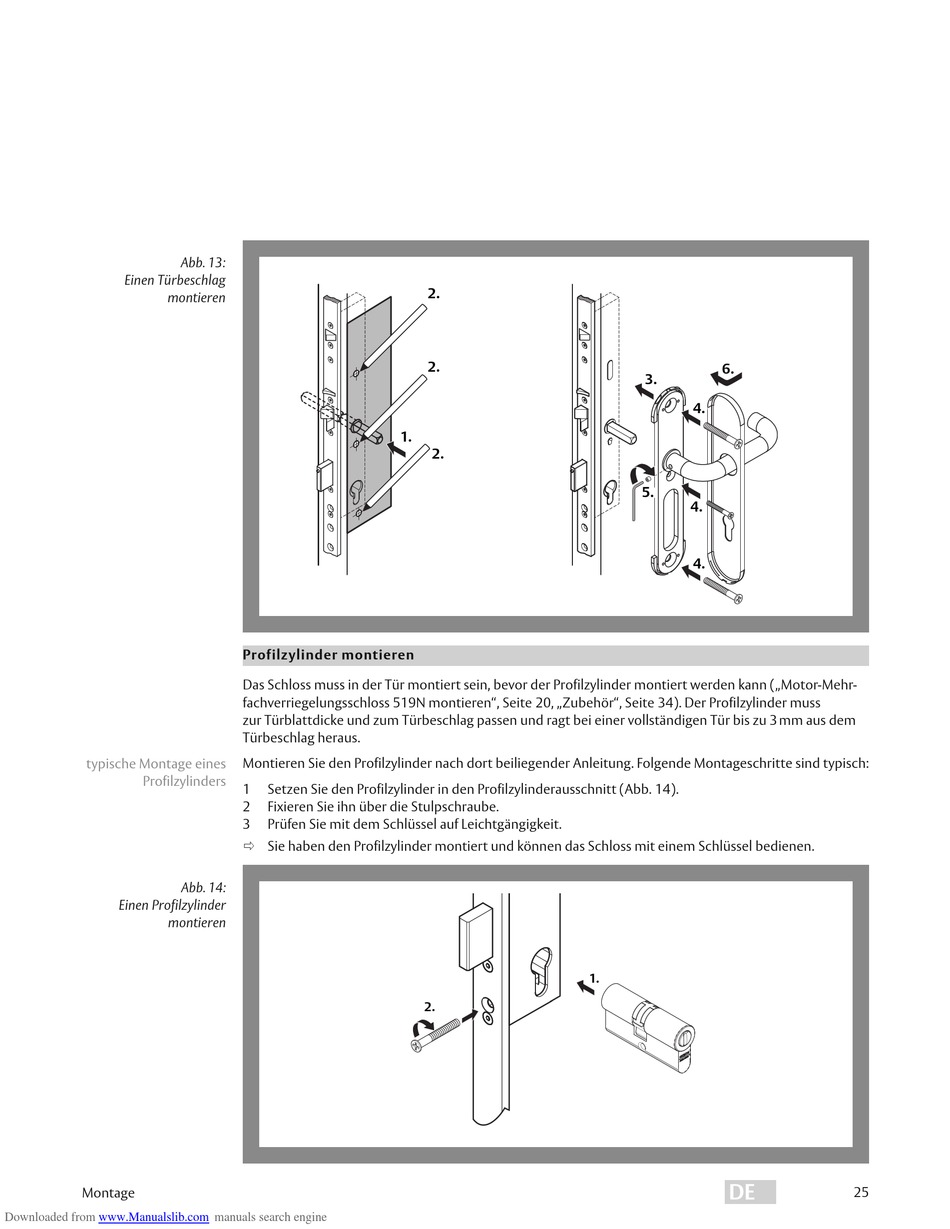

Abb. 13 :
Einen Türbeschlag
montieren
typische Montage eines
Profilzylinders
Abb. 14 :
Einen Profilzylinder
montieren
Montage
Downloaded from www.Manualslib.com

Profilzylinder montieren

Das Schloss muss in der Tür montiert sein, bevor der Profilzylinder montiert werden kann („Motor-Mehr-
fachverriegelungsschloss 519N montieren", Seite 20, „ Zubehör", Seite 34). Der Profilzylinder muss
zur Türblattdicke und zum Türbeschlag passen und ragt bei einer vollständigen Tür bis zu 3 mm aus dem
Türbeschlag heraus.
Montieren Sie den Profilzylinder nach dort beiliegender Anleitung. Folgende Montageschritte sind typisch:
1 Setzen Sie den Profilzylinder in den Profilzylinderausschnitt (Abb. 14).
2 Fixieren Sie ihn über die Stulpschraube.
3 Prüfen Sie mit dem Schlüssel auf Leichtgängigkeit.
 Sie haben den Profilzylinder montiert und können das Schloss mit einem Schlüssel bedienen.
manuals search engine
2.
2.
1.
2.
2.
6.
3.
4.
5.
4.
4.
1
1.
DE
25
