über den Stecker geführt wird, und mindestens dem Querschnitt des Kabels im Stecker ent-
spricht.
Da durch den Frequenzumrichter im Schutzerdungsleiter ein Gleichstrom hervorgerufen wer-
den kann, müssen, wenn im Netzwerk eine vorgeschaltete Fehlerstrom-Schutzeinrichtung
(ELCB/RCD) erforderlich ist, die folgenden Hinweise beachtet werden:
Um eine Funktionsstörung zu vermeiden, benötigen Sie einen allstrom-sensitiven FI-Schutz-
schalter. Achten Sie hierbei unbedingt darauf, welche Absicherung zu gefährlichen Körper-
ströme, wie in DIN VDE 0100 Teil 410 geregelt, an Ihrem Netzanschluss erforderlich ist.

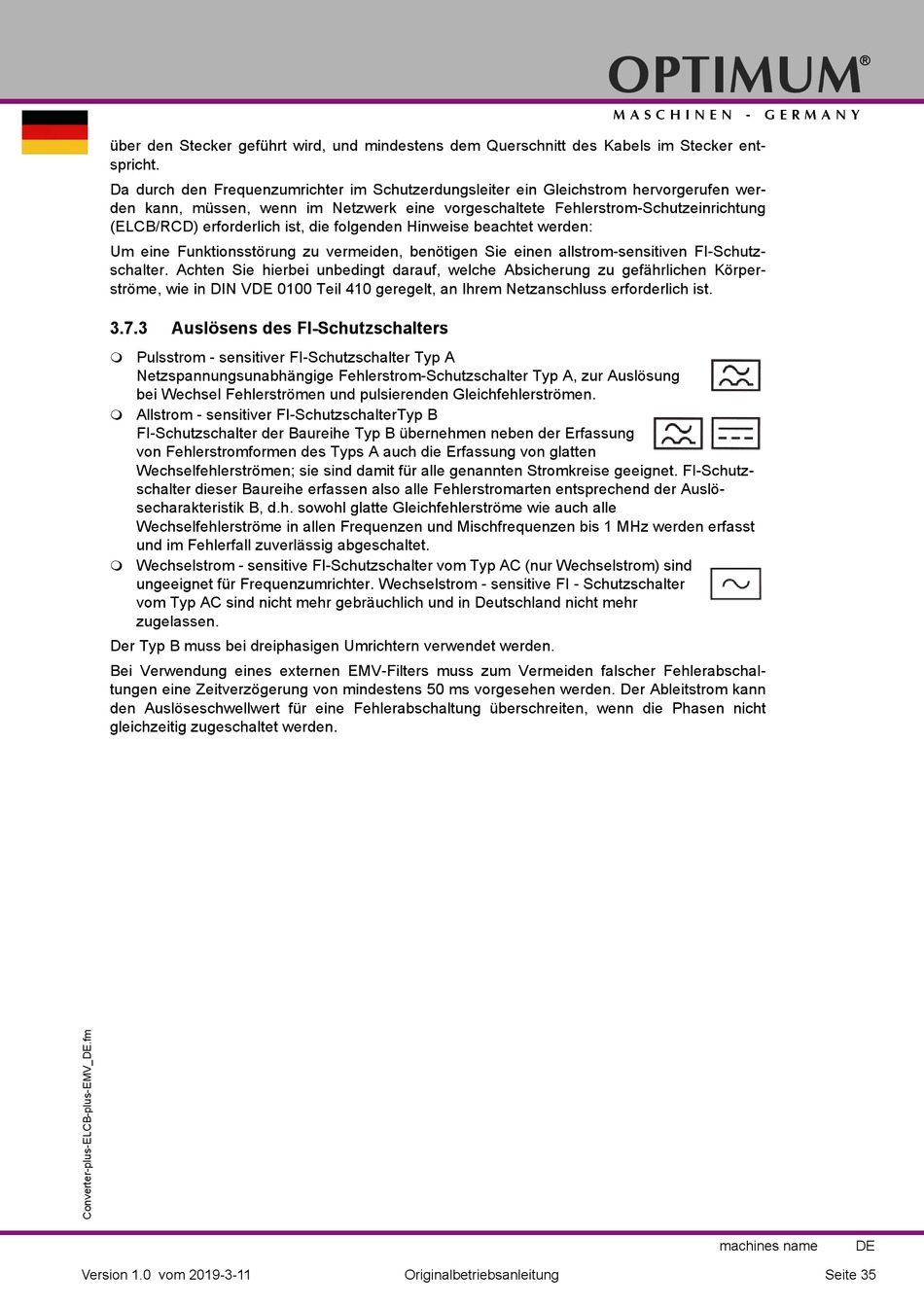

3.7.3
Auslösens des FI-Schutzschalters
Pulsstrom - sensitiver FI-Schutzschalter Typ A
Netzspannungsunabhängige Fehlerstrom-Schutzschalter Typ A, zur Auslösung
bei Wechsel Fehlerströmen und pulsierenden Gleichfehlerströmen.
Allstrom - sensitiver FI-SchutzschalterTyp B
FI-Schutzschalter der Baureihe Typ B übernehmen neben der Erfassung
von Fehlerstromformen des Typs A auch die Erfassung von glatten
Wechselfehlerströmen; sie sind damit für alle genannten Stromkreise geeignet. FI-Schutz-
schalter dieser Baureihe erfassen also alle Fehlerstromarten entsprechend der Auslö-
secharakteristik B, d.h. sowohl glatte Gleichfehlerströme wie auch alle
Wechselfehlerströme in allen Frequenzen und Mischfrequenzen bis 1 MHz werden erfasst
und im Fehlerfall zuverlässig abgeschaltet.
Wechselstrom - sensitive FI-Schutzschalter vom Typ AC (nur Wechselstrom) sind
ungeeignet für Frequenzumrichter. Wechselstrom - sensitive FI - Schutzschalter
vom Typ AC sind nicht mehr gebräuchlich und in Deutschland nicht mehr
zugelassen.
Der Typ B muss bei dreiphasigen Umrichtern verwendet werden.
Bei Verwendung eines externen EMV-Filters muss zum Vermeiden falscher Fehlerabschal-
tungen eine Zeitverzögerung von mindestens 50 ms vorgesehen werden. Der Ableitstrom kann
den Auslöseschwellwert für eine Fehlerabschaltung überschreiten, wenn die Phasen nicht
gleichzeitig zugeschaltet werden.
