Optimum OPTimill F 3Pro Betriebsanleitung Seite 72

Kurzanleitung 808D Fräsen
ABLAUF
Schritt 2
Eine neue Schneide kann auf diese Weise hinzugefügt, sowie unterschiedliche
Längen und Radien nach Bedarf eingegeben werden.

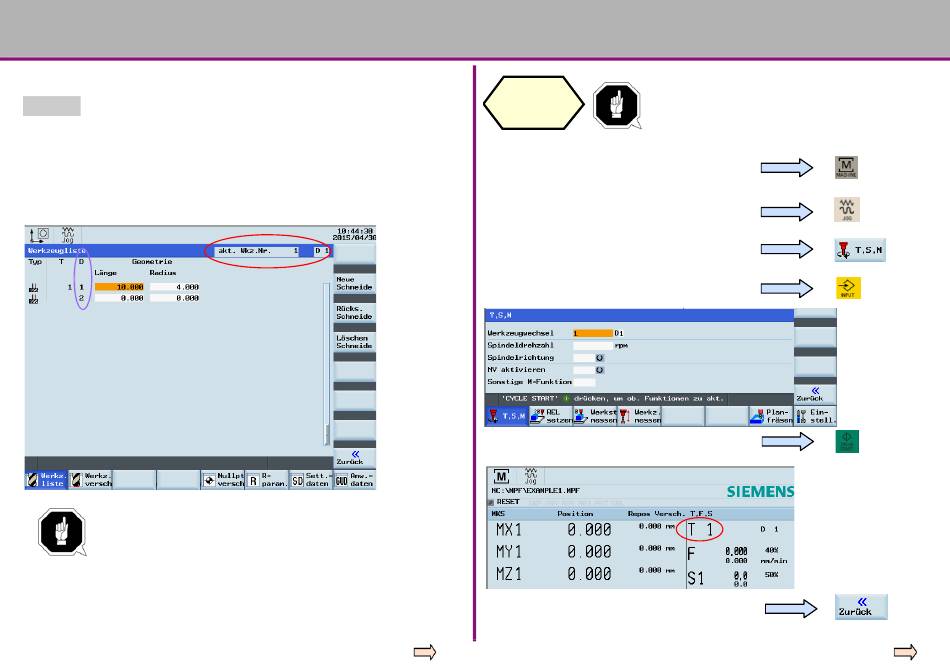

Der rote Kreis zeigt das aktuell aktive Werkzeug und Werkzeugschneide, der violette
Kreis zeigt, wie viele Werkzeugschneiden mit den entsprechenden Daten für jede
Werkzeugschneide erstellt wurden.
Für jedes Werkzeug können maximal neun Werkzeugschneiden
erstellt werden!
Verschiedene Werkzeuglängen und Radien können nach Bedarf in
verschiedenen Werkzeugkschneiden gespeichert werden.
Bitte wählen Sie jeweils die richtige Werkzeugschneide für die
benötigte Bearbeitung!
808D ADVANCED
Werkzeug Einstellung
Werkzeug in die
Spindel
einwechseln
Drücken Sie die "Maschinen" Taste auf der PPU.
Drücken Sie die Taste "JOG" auf dem MCP.
Drücken Sie den "T.S.M" Softkey auf der PPU.
Geben Sie "1" bei "T" für die Werkzeugnummer ein.
Drücken Sie auf "ZYKLUS START" auf der MCP.
Drücken Sie den Softkey "Zurück" auf der PPU.
Seite 72
OPTIMUM
M A S C H I N E N - G E R M A N Y
Es muss zuerst ein Werkzeug im System
angelegt sein, bevor es in die aktive Position
geladen werden kann.
Programmier- und Bedienverfahren — Fräsen
