Optimum OPTimill F 3Pro Betriebsanleitung Seite 135

Kurzanleitung 808D Fräsen
Bearbeitungsprozess
N290 G0 X0 Y0
; ========Kreistasche Schruppen
Start==========
N300 POCKET4( 50, 0, 2, -5, 7.5, 0, 0, 2.5, 0.1,
0.1, 300, 200, 0, 21, 2, , , 4, 1)
N310 S4500 M3
; ========Kreistasche Endbearbeitung
Start==========
N320 POCKET4( 50, 0, 2, -5, 7.5 , 0, 0, 5, 0.1,
0.1, 300, 200, 0, 12, 2, , , 4, 1)
N330 G0 Z100
; =========Bohren Start==========
N340 T3 D1 ;DRILL D3
N350 M6
N360 S5000 M3
N370 G0 X0 Y0
N380 MCALL CYCLE81( 50, 0, 2, -5, 0)
N390 HOLES2( 0, 0, 10, 45, 60, 6)
N400 MCALL
N410 M30
808D ADVANCED
Beispielprogramm
N290 zurück zum Werkstücknullpunkt
; ========Kreistasche Schruppen
Start==========
N300 Fräsen Kreisnut (Tiefe 5 mm, Radius 7,5 mm,
Nut Basispunkt Koordinate (X0,Y0), Winkel
zwischen Nut vertikale Achse und Ebene X-Achse
ist 0º), Fräsrichtung ist positiv, grobe Bearbeitung.
N310
; ========Kreistasche Endbearbeitung
Start==========
N320 Fräsen Kreisnut (Tiefe 5 mm, Radius 7,5 mm,
Nut Basispunkt Koordinate(X0,Y0), der
Klemmwinkel zwischen der Nut vertikale Achse und
Ebene X-Achse ist 0), Schlichtzugabe 0,1 mm,
Fräsrichtung ist positiv, Fertigbearbeitung, mit G1
vertikale Nut ins Zentrum einfügen.
N330 G0 Z100
; =========Bohren Start==========
N340 3. Werkzeug ist Bohrwerkzeug Durchmesser:
3 mm
N350
N360
N370 zurück zum Werkstücknullpunkt
N380 Bohrtiefe 5 mm, Verwendung "MCALL"
Modus, die Verwendung des Befehls bedeutet das
die Bohrposition durch den Parameter N490
festgelegt ist.
N390 Kreislinie Lochform Zyklusbefehl
(Kreismittelpunkts-Koordinate (X0, Y0), Radius 10
mm, Winkel zwischen der Linie mit dem ersten
Loch und Kreismittelpunkt und der X-Achse in
positive Richtung ist 45 ° Winkel zwischen den
Bohrungen 60 °, Kreis Loch Anzahl 6)
N400 Abbrechen Modus verwenden
N410 M30

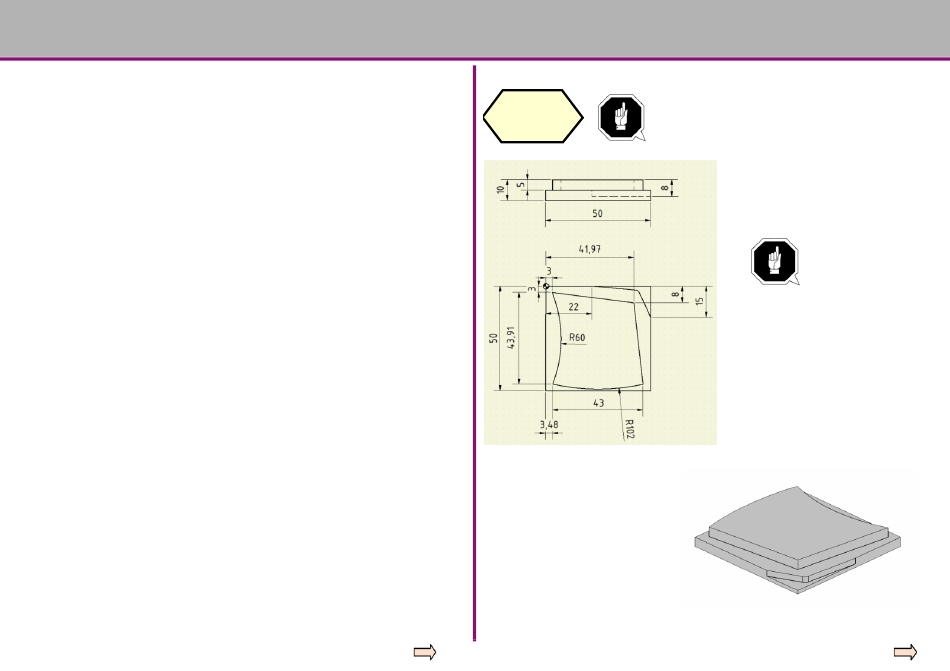

Zeichnung
Fräs-
programm 2
Werkzeuginformation:
T1 Fräswerkzeug D50
T2 Fräswerkzeug D12
T4 Fräswerkzeug D10
Seite 135 Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
Stellen Sie sicher, dass alle Vorbereitungen und
Sicherheitsmaßnahmen vor der Bearbeitung
durchgeführt wurden!
Werkstück Nullpunkt
befindet sich in der
oberen linken Ecke.
