Kurzanleitung 808D Fräsen
Theoretische Grundlagen
Maschinenko
Bohrungen
ordinatensyst
Positionieren
em

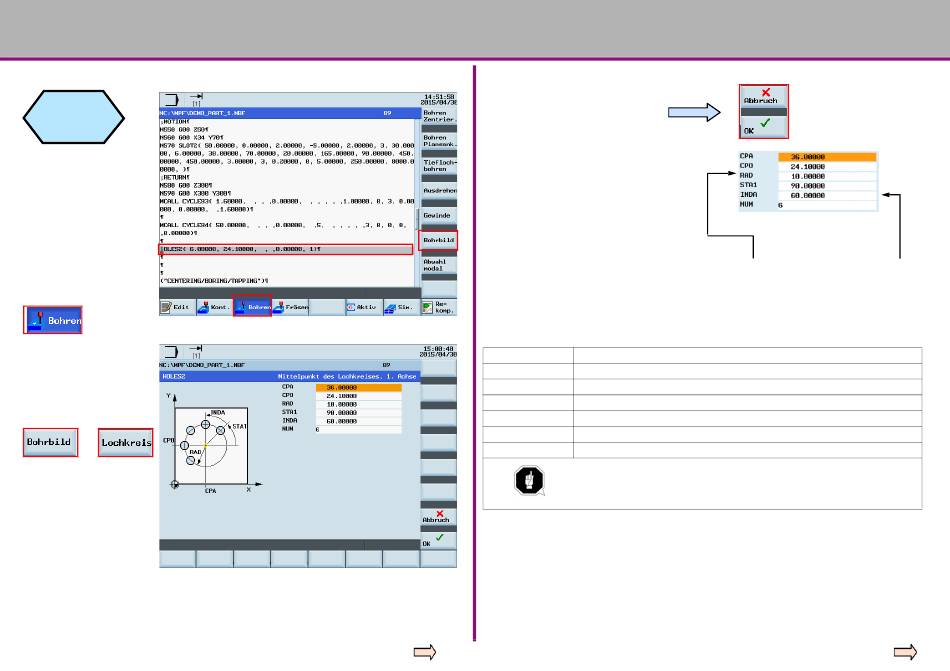

Die einfachste
Möglichkeit eine Reihe
von Bohrungen zu
erstellen ist es, die
vordefinierten "Bohrbild"
Zyklen zu verwenden.
Die Zyklen können bei
"Bohren" gefunden und
parametriert werden.
Softkey
Der entsprechende
Zyklus kann mit den
vertikalen Softkeys auf
der rechten Seite
gefunden werden.
→
Wählen Sie "Bohrbild" mit
den vertikalen Softkeys
und wählen Sie
dann"Lochkreis" und
parametrieren Sie den
Zyklus je nach Bedarf.
808D ADVANCED
Teileprogramm erzeugen Teil 2
Mit dem "OK" Softkey werden -
wie unten dargestellt - die Werte
und der Zyklus-Aufruf in das
Teileprogramm übertragen.
Dies wird Löcher an den
Positionen innerhalb des Zyklus
definiert bohren.
N325 MCALL CYCLE82( 50.00000, -3.00000, 2.00000, -5.00000, 0.00000, 0.20000)
N330 HOLES2( 36.00000, 24.10000, 10.00000, 90.00000, 60.00000, 6)
N335 X36 Y24.1
N340 MCALL ; modaler Aufruf aus
Parameter
CPA=36
CPO=24,1
RAD=10
STA1=90
INDA=60
NUM=6
Seite 97
OPTIMUM
M A S C H I N E N - G E R M A N Y
Bedeutung
Mitte des Lochkreises, horizontale Koordinate ist 36 (Absolutwert)
Mitte des Lochkreises, horizontale Koordinate ist 24,1 (Absolutwert)
Kreisradius ist 10 mm
Winkel zwischen dem Kreis und der horizontalen Koordinate ist 90º
Winkel zwischen den Kreisen ist 60º
6 Bohrungen auf dem Kreis
Um das Spiel im Lochabstand zu verringern, wird der Zyklus
zusammen mit dem Bohrungsbearbeitungszyklus verwendet.
Programmier- und Bedienverfahren — Fräsen
