Kurzanleitung 808D Fräsen
Teileprogramm erzeugen Teil 2
Beschreibung
Dieser Abschnitt beschreibt die wichtigsten CNC Befehle, wie ein Teileprogramm erstellt
wird und ein Teileprogramm bearbeitet wird, um ein Werkstück herstellen zu können.
Inhalt
Radius und
Fasen
Bohren
Zentrierung
Bohren von
Löchern
Gewinde-
schneiden
808D ADVANCED
Teileprogramm erzeugen Teil 2
Maschinenko
Bohrungen
ordinatensyst
Positionieren
em
Konturfräsen
mit Zyklus
Fräsen von
Nuten und
Zapfen
Ende
Theoretische Grundlagen
Radius und
Fasen

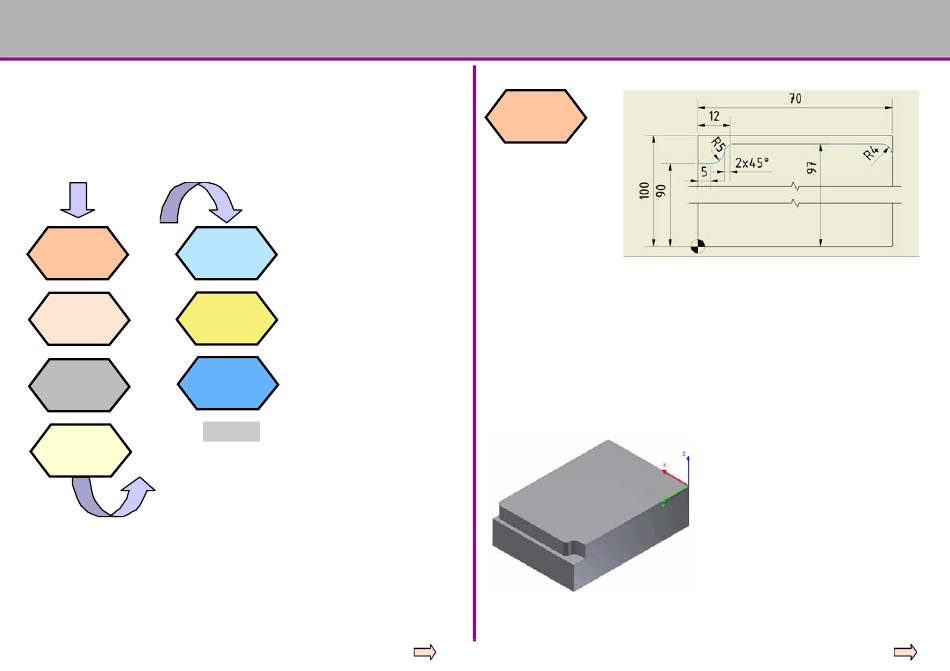

Die beiden Radien und
die in der Zeichnung
gezeigte Fase kann mit
dem nachstehend
markierten
Programmcode erzeugt
werden.
RND = Radien
CHR = Fasen
(angegebene Seitenlänge eines
gleichschenkligen Dreiecks mit
Fase als Ausgangswert)
CHF=Fasen
(angegebenen Basislinienlänge
eines gleichschenkligen Dreiecks
mit Fase als Ausgangswert)
konkrete Auswirkung
Seite 91 Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
N55 SUPA G00 Z300 D0
N60 SUPA G00 X300 Y300
N65 T3 D1
N70 MSG("Bitte Werkzeug Nr. 3
einwechseln")
N75 M05 M09 M00
N80 S5000 M3 G94 F300
N85 G00 X-6 Y92
N90 G00 Z2
N95 G01 F300 Z-10
N100 G41 Y 90
N102 G01 X 5
N105 G01 X12 RND=5
N110 G01 Y97 CHR=2
N115 G01 X70 RND=4
N120 G01 Y90
N125 G01 G40 X80
N130 G00 Z50
