Auszug aus dem Programmier- und Bedienhandbuch "SINUMERIK 808D OPM Operation"
DE
F3Pro
Seite 48
®

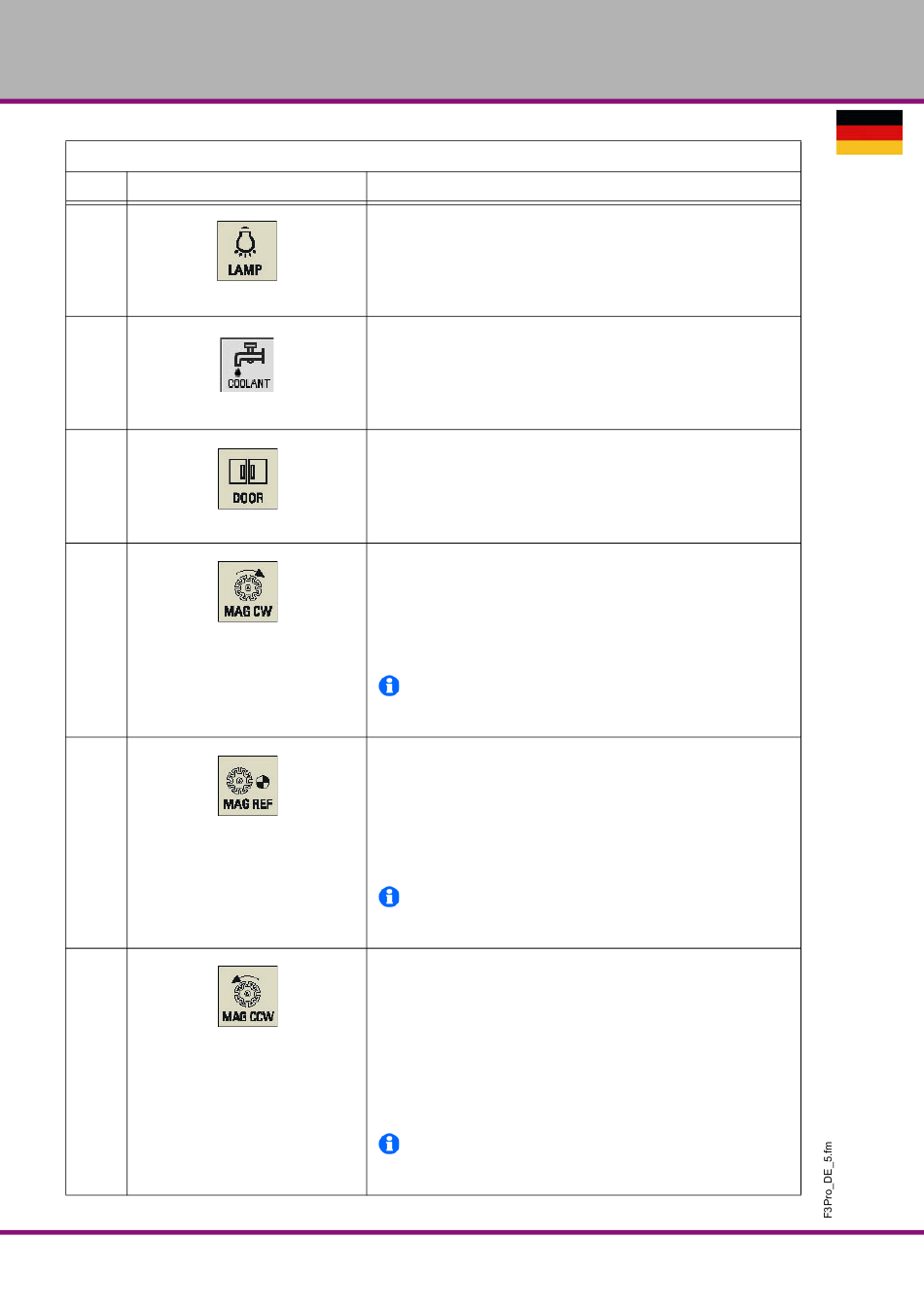

Element
Taste Maschinenleuchte
Betätigung in jeder Betriebsart schaltet die Maschinenleuchte an /
aus.
LED an: Die Maschinenleuchte wird eingeschaltet.
LED aus: Die Maschinenleuchte wird ausgeschaltet wird.
Kühlschmiermittel Steuertaste
Durch Drücken dieser Taste in jeder Betriebsart schaltet die
Kühlschmiermittelzufuhr ein / aus.
LED an: Die Kühlmittelzufuhr wird eingeschaltet.
LED aus: Die Kühlmittelzufuhr ist ausgeschaltet.
Schutztür Steuertaste
Wenn alle Achsen und die Spindel im Stop-Betrieb sind, wird durch
Drücken dieser Taste die Sicherheitstür entriegelt.
LED an: Die Sicherheitstür entriegelt.
LED an: Die Sicherheitstür ist verriegelt.
Magazin Werkzeugwechsler im Uhrzeigersinn drehen
(nur aktiv im JOG-Modus)
Durch Drücken dieser Taste dreht das Magazin im Uhrzeigersinn.
LED an: Das Magazin dreht sich im Uhrzeigersinn.
LED aus: Das Magazin stoppt die Drehung im Uhrzeigersinn.
ist daher ohne Funktion.
Referenzpunktfahren des Magazins
(nur aktiv im JOG Modus)
Durch Drücken dieser Taste nähert sich das Magazin
(Werkzeugwechsler) dem Referenzpunkt.
LED an: Das Magazin hat den Referenzpunkt angefahren.
LED aus: Das Magazin ist noch nicht referenziert.
ist daher ohne Funktion.
Magazin Werkzeugwechsler im Gegenuhrzeigersinn
drehen
(nur aktiv im JOG-Modus)
Durch Drücken dieser Taste dreht das Magazin entgegen dem
Uhrzeigersinn.
LED an: Das Magazin dreht sich entgegen dem Uhrzeigersinn.
LED aus: Das Magazin stoppt die Drehung entgegen dem
Uhrzeigersinn.
ist daher ohne Funktion.
Originalbetriebsanleitung
Beschreibung
INFORMATION
Die F3Pro besitzt keinen Werkzeugwechlser. Die Taste
INFORMATION
Die F3Pro besitzt keinen Werkzeugwechlser. Die Taste
INFORMATION
Die F3Pro besitzt keinen Werkzeugwechlser. Die Taste
Bedienoberfläche, Maschinensteuertafel
Version 1.0 vom 2019-03-11
