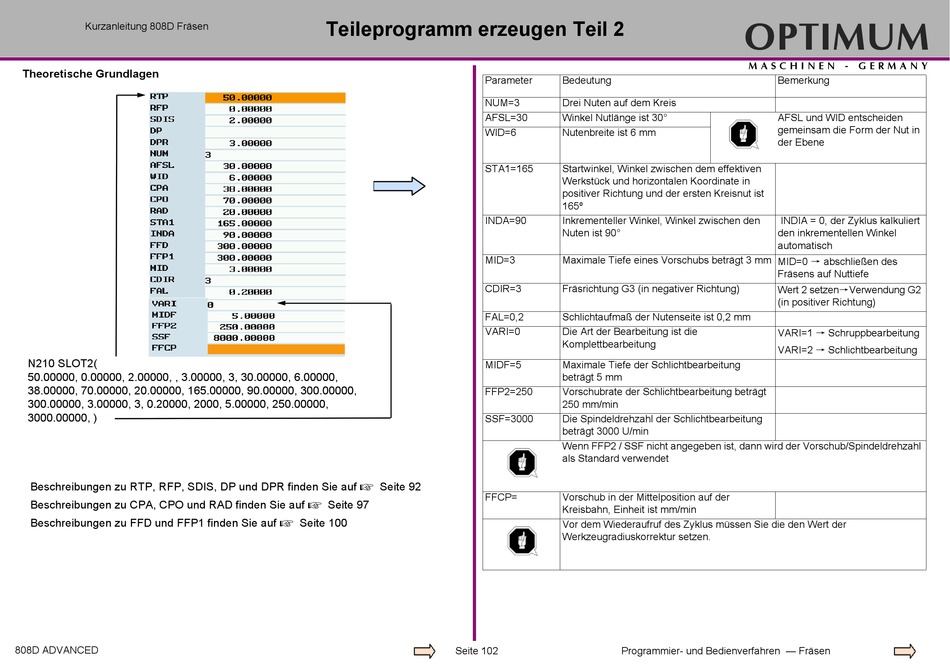

Kurzanleitung 808D Fräsen
Theoretische Grundlagen
N210 SLOT2(
50.00000, 0.00000, 2.00000, , 3.00000, 3, 30.00000, 6.00000,
38.00000, 70.00000, 20.00000, 165.00000, 90.00000, 300.00000,
300.00000, 3.00000, 3, 0.20000, 2000, 5.00000, 250.00000,
3000.00000, )
Beschreibungen zu RTP, RFP, SDIS, DP und DPR finden Sie auf
Beschreibungen zu CPA, CPO und RAD finden Sie auf
Beschreibungen zu FFD und FFP1 finden Sie auf
808D ADVANCED
Teileprogramm erzeugen Teil 2
Seite 92
Seite 97
Seite 100
Seite 102
Parameter
Bedeutung
NUM=3
Drei Nuten auf dem Kreis
AFSL=30
Winkel Nutlänge ist 30°
WID=6
Nutenbreite ist 6 mm
STA1=165
Startwinkel, Winkel zwischen dem effektiven
Werkstück und horizontalen Koordinate in
positiver Richtung und der ersten Kreisnut ist
165º
INDA=90
Inkrementeller Winkel, Winkel zwischen den
Nuten ist 90°
MID=3
Maximale Tiefe eines Vorschubs beträgt 3 mm MID=0 → abschließen des
CDIR=3
Fräsrichtung G3 (in negativer Richtung)
FAL=0,2
Schlichtaufmaß der Nutenseite ist 0,2 mm
VARI=0
Die Art der Bearbeitung ist die
Komplettbearbeitung
MIDF=5
Maximale Tiefe der Schlichtbearbeitung
beträgt 5 mm
FFP2=250
Vorschubrate der Schlichtbearbeitung beträgt
250 mm/min
SSF=3000
Die Spindeldrehzahl der Schlichtbearbeitung
beträgt 3000 U/min
Wenn FFP2 / SSF nicht angegeben ist, dann wird der Vorschub/Spindeldrehzahl
als Standard verwendet
FFCP=
Vorschub in der Mittelposition auf der
Kreisbahn, Einheit ist mm/min
Vor dem Wiederaufruf des Zyklus müssen Sie die den Wert der
Werkzeugradiuskorrektur setzen.
Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
Bemerkung
AFSL und WID entscheiden
gemeinsam die Form der Nut in
der Ebene
INDIA = 0, der Zyklus kalkuliert
den inkrementellen Winkel
automatisch
Fräsens auf Nuttiefe
Wert 2 setzen→Verwendung G2
(in positiver Richtung)
VARI=1 → Schruppbearbeitung
VARI=2 → Schlichtbearbeitung
