Optimum OPTimill F 3Pro Betriebsanleitung Seite 93

Kurzanleitung 808D Fräsen
Theoretische Grundlagen
Bohren von
Löchern
Die einfachste Methode um
Löcher zu bohren ist mit
CYCLE 81/82: Mit / Ohne
Verzögerung zur aktuellen
Bohrtiefe

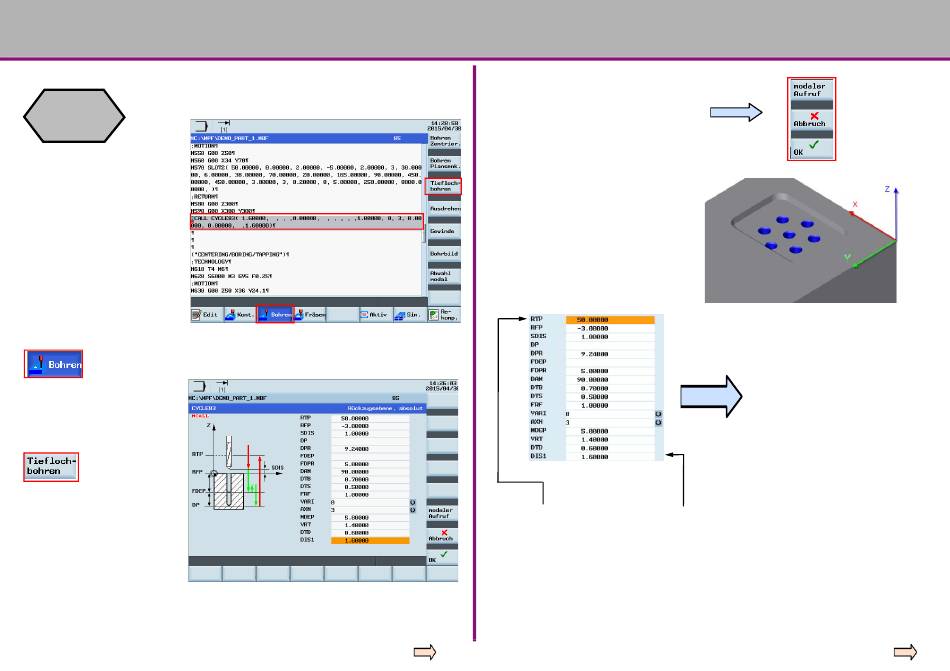

CYCLE83: Jeder
Bohrvorgang während dem
Tieflochbohren erfordert
einen Rückzugsabstand.
Der Zyklus kann bei "Bohren"
gefunden und parametriert
werden. Softkey
Der entsprechende Zyklus
kann mit den vertikalen
Softkeys auf der rechten
Seite gefunden werden.
Wählen Sie
"Tieflochbohren" mit den
vertikalen Softkeys und
parametrieren Sie den
Zyklus je nach Bedarf.
808D ADVANCED
Teileprogramm erzeugen Teil 2
Mit dem "OK" Softkey werden - wie
unten dargestellt - die Werte und der
Zyklus-Aufruf in das Teileprogramm
übertragen.
Dadurch wird ein Loch an der aktuellen
Position gebohrt.
Mit dem modalen Softkey Aufruf werden
Löcher an nachfolgenden
programmierten Positionen gebohrt, bis
mit dem MCALL-Befehl im
Teileprogramm der Zyklus beendet
wird.
Die Information wird wie unten gezeigt
übertragen.
N325 MCALL CYCLE83( 50.00000, -3.00000, 1.00000, ,9.24000, ,5.00000,
90.00000, 0.70000, 0.50000, 1.00000, 0, 0, 5.00000, 1.40000, 0.60000, 1.60000)
N330 X20 Y20 ; Loch wird gebohrt
N335 X40 Y40 ; Loch wird gebohrt
N340 MCALL
N345 X60 Y60 ; Loch wird nicht gebohrt
Seite 93
OPTIMUM
M A S C H I N E N - G E R M A N Y
Die spezifischen Parameter-
Befehle finden Sie auf der
nächsten Seite.
Programmier- und Bedienverfahren — Fräsen
konkrete Auswirkung
