Kurzanleitung 808D Fräsen
Theoretische Grundlagen
Beginn des Programms
Allgemeines ISO-
Programm:
Allgemeines ISO-Programm:
O0001;
Beginn ist "O"
ISO-Modus der 808D:
G0 X50 Y50 Z50 M5
Nicht kompatibel mit den
G04 X5
Programmen beginnend mit "O"
M3 S1000
...
Hinweis: Jedes Werkzeug kann einen H-Wert entsprechenden der Werkzeugkante
verwenden.
In der obigen Grafik kann T2 H1 nicht ausgeführt werden.
808D ADVANCED
ISO Modus
808D ISO-Programm:
O0001;Diese Zeile löschen
G0 X50 Y50 Z50 M5
G04 X5
M3 S1000
...
H Code
Im 808D DIN-Modus müssen Sie die
H-Liste in der Werkzeugliste zuerst
öffnen und geben Sie die Daten
entsprechend ein
2 häufig verwendete Methoden
①
Die direkte Verwendung der ISO-
Schalter auf der PPU um in den ISO-
Modus zu schalten.
(Wir empfehlen die erste Methode)
②
Eingabe und Ausführung des Code
G291 in der Betriebsart MDA. Wenn
der "Reset" nicht verwendet wird, ist
die H-Liste in der Werkzeugliste
geöffnet.
Seite 148

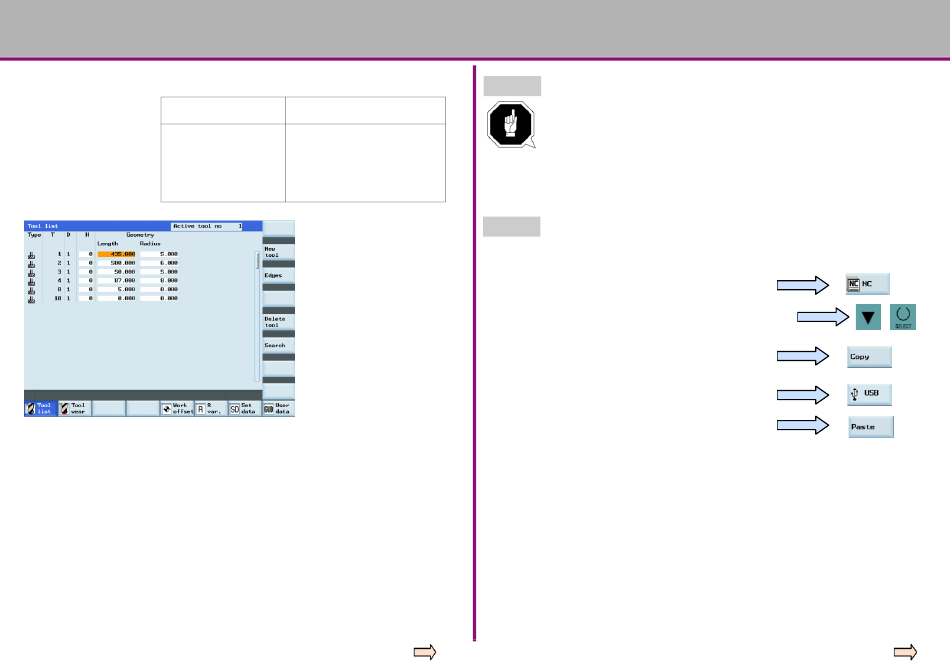

Programmausführung
Schritt 3
Sicherstellen, dass das derzeitige System sich im ISO-Modus befindet!
Achten Sie darauf, dass alle Vorbereitungen und Sicherheitsmaßnahmen
durchgeführt wurden!
Wie oben beschrieben arbeiten.
Werkzeug und Werkstück Setup
→
Übertragen der ISO-Dateien aus der 808D auf das USB-Gerät.
Schritt 4
Schließen Sie ein USB-Gerät mit ausreichend Speicher an der USB-Schnittstelle der
PPU an.
Drücken Sie den "NC" Softkey auf der PPU.
Verwenden Sie die "Richtungstasten + Select"-Tasten um
das gewünschte Programm auszuwählen, das dann
hervorgehoben dargestellt wird.
Drücken Sie den "Copy" Softkey auf der PPU.
Drücken Sie den "USB" Softkey auf der PPU.
Drücken Sie den "Paste" Softkey auf der PPU.
Eine angegebenes ISO Programm wird dann im USB Gerät gespeichert und kann
ausgeführt werden
Programmier- und Bedienverfahren — Fräsen
