Optimum OPTimill F 3Pro Betriebsanleitung Seite 92

Kurzanleitung 808D Fräsen
Theoretische Grundlagen
Bohren
Zentrierung

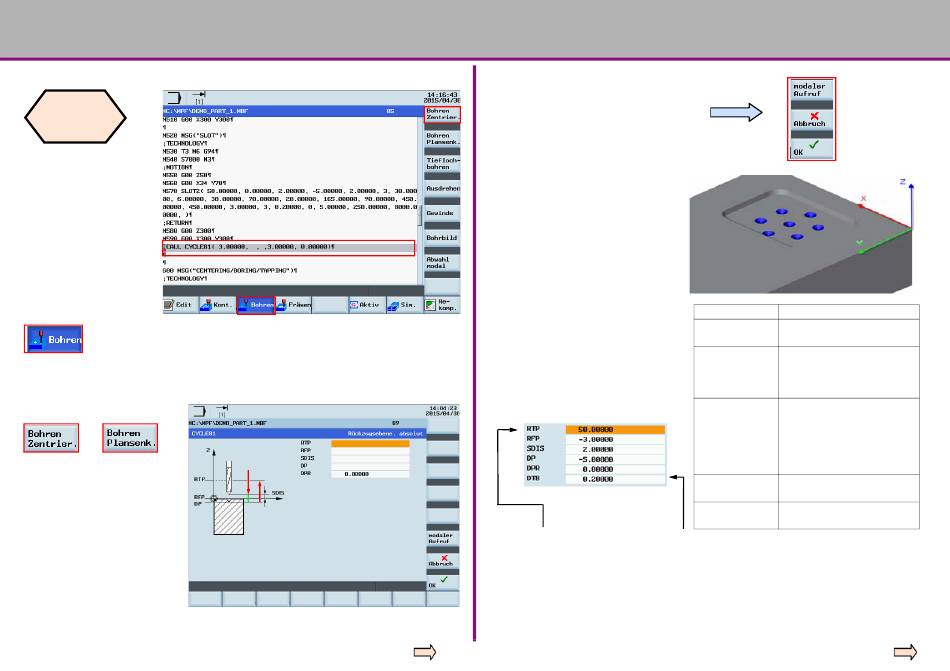

Der einfachste Weg ein
Loch vor dem Bohren zu
zentrieren ist es,
entweder CYCLE81 oder
CYCLE82 zu verwenden
CYCLE81: ohne
Verzögerung zur
aktuellen Bohrtiefe
CYCLE82: mit
Verzögerung zur
aktuellen Bohrtiefe
Der entsprechende Zyklus
kann mit dem vertikalen
Softkey auf der rechten
Seite gefunden werden.
→
Wählen Sie "Bohren
Zentrier." mit den vertikalen
Softkeys und
Parametrierung des Zyklus
je nach Bedarf.
808D ADVANCED
Teileprogramm erzeugen Teil 2
Drill.
Mit dem "OK" Softkey werden - wie
unten dargestellt - die Werte und der
Zyklus-Aufruf in das Teileprogramm
übertragen.
Dadurch wird ein Loch an der aktuellen
Position gebohrt.
Mit dem modalen Softkey Aufruf
werden Löcher an nachfolgenden
programmierten Positionen zentriert,
bis mit dem MCALL-Befehl im
Teileprogramm der Zyklus beendet
wird.
Die Information wird wie unten gezeigt
übertragen.
N325 MCALL CYCLE82( 50.000, -3.000, 2.000, -5.000, 0.000, 0.200)
N330 X20 Y20 ; Bohrung wird zentriert
N335 X40 Y40 ; Bohrung wird zentriert
N340 MCALL
N345 X60 Y60 ; Bohrung wird nicht zentriert
Seite 92 Programmier- und Bedienverfahren — Fräsen
OPTIMUM
M A S C H I N E N - G E R M A N Y
konkrete Auswirkung
Parameter Bedeutung
Koordinatenwert der
RTP=50
Drehposition 50 (absolut)
Koordinate der Lochrand
Ausgangsposition unter
RFP=-3
Werkstücknullpunkt
Oberfläche ist 3 (absolut)
Sicherheitsabstand, ändert
2mm vor dem erreichen der
SDID=2
RFB Oberfläche im
(häufig benutzte
Vorschubweg von
Werte 2~5)
Schnellvorschub zum
Maschinenvorschub
Koordinatenposition
DP=-5
Endbohrtiefe ist -5 (absolut)
Verzögerung von 0,2s auf
DTB=0.2
Endbohrtiefe
